在进行商用厨房设计时使用厨具通2016中内置的设备图块，因为图块本身包含水电电位和相应参数，所以可以通过几步简单的操作就能生成机电图纸。但图块因为各种原因可能会出现参数不全的问题，如何自己添加图块参数或绘制图块请参考这个链接

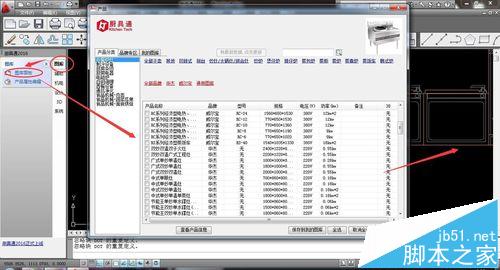

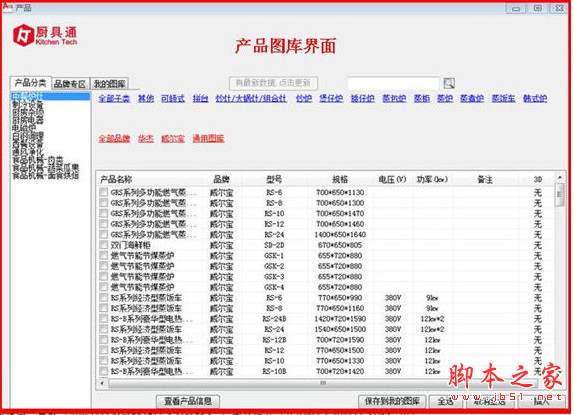

1、使用图库--图库面板功能插入几个设备

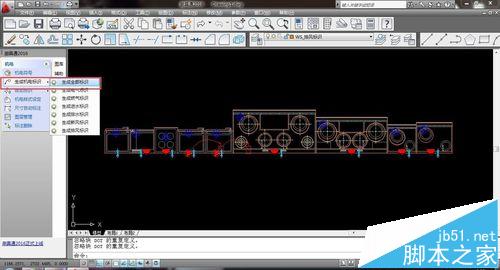

2、生成机电符号：点击机电---生成机电标识---生成全部标示---选择设备--回车确认

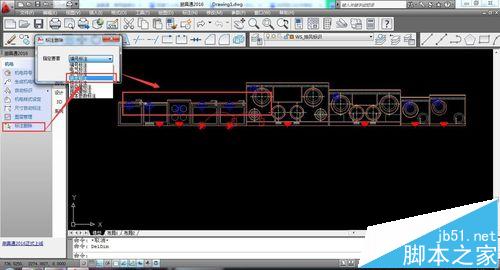

3、为了方便查看删除部分图层：点击机电--标注删除--选择需要删除的如“进水标注”--选择设备--回车确认

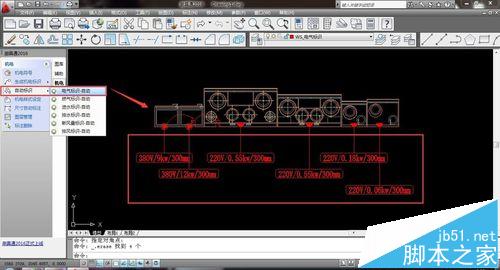

4、显示参数信息：点击机电--自动表示----电器标识自动---选择设备--回车确认

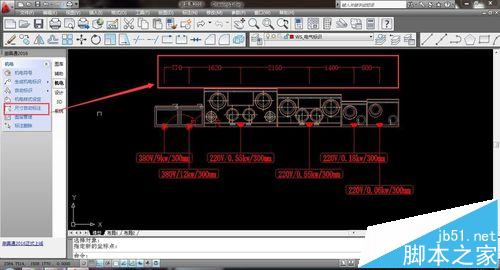

5、标注机电符号之间的尺寸方便施工：机电--尺寸标注--选择设备--回车确认

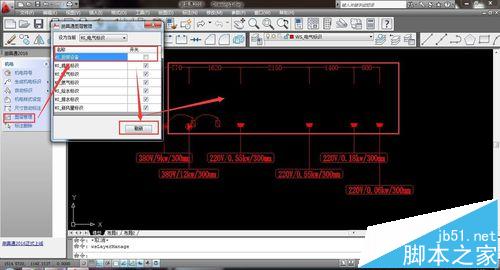

6、关闭设备图层完成水电图：机电--图层管理--勾选掉设备图层--刷新即可
注意事项：
1、用厨具通2016可以通过几步完成水电图，方便施工，简单快速
2、由于图块可能会参数不全，所以使用前需要自己做一些准备工作。但一次性完成后，以后用起来就方便多了。
