Microsoft PowerPoint可以绘制相当复杂的图形，但面对超复杂的图形就很难绘制，甚至无能为力。而利用专业制图软件AutoCAD就可以给PowerPoint绘制超复杂的、精准的图形。这里介绍的方法有区别于使用AutoCAD绘制图形后以图片的形式放入 PowerPoint中，这里的方法是插入PowerPoint的图形可以变成PowerPoint自身的图形，完全可让PowerPoint再次进行编辑。

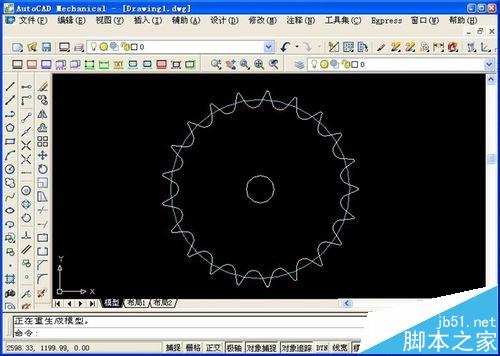

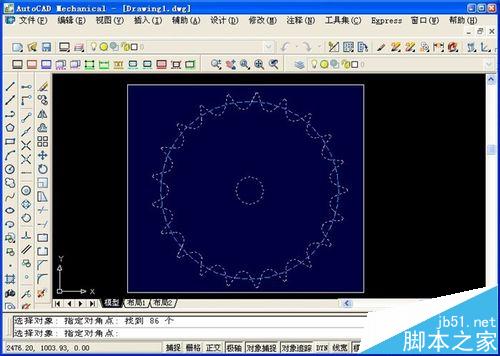

1、绘制图形。打开AutoCAD，新建图形，使用AutoCAD绘制我们想要的图形。
2、把图形转换成多段线图形。

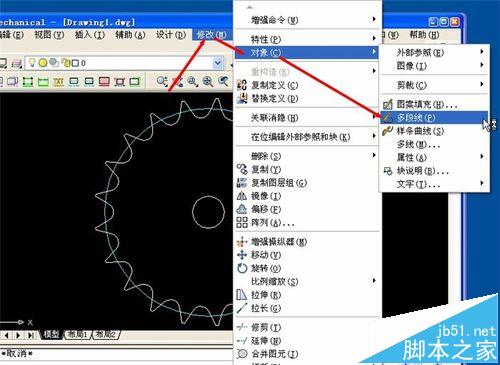

1）选择“修改（M）”菜单，选择“对象（C）”，选择“多段线（P）”。

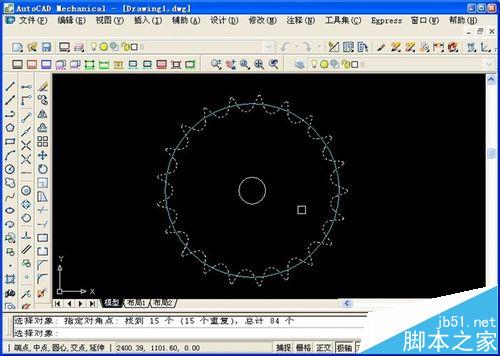

2）选择第一条线段。

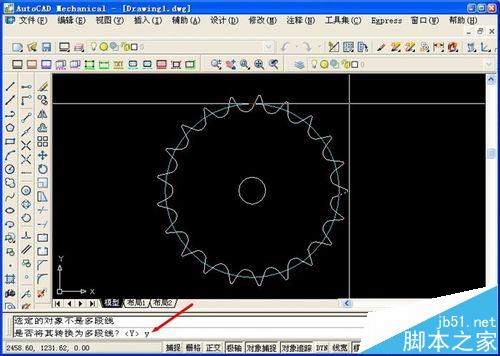

3）在命令行中输入“y”，回车。

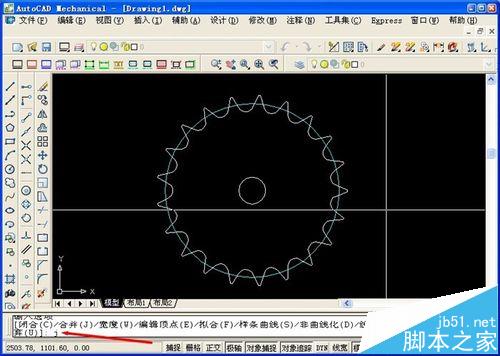

4）再在命令行中选择合并：输入“J”，回车。
5）选择需要转换成多段线的线条，所选择的线条应该是闭合的线条。
6）点鼠标右键，完成转换。

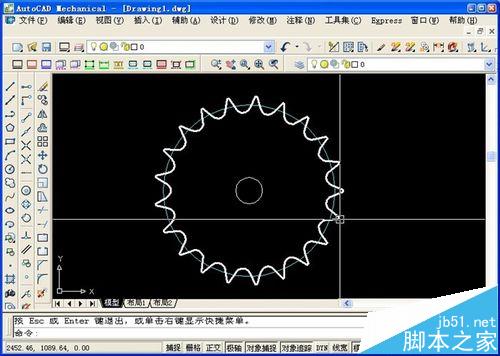

完成转换后的线条会变成整体，用鼠标靠近时会变亮变粗。
3、导出图形。

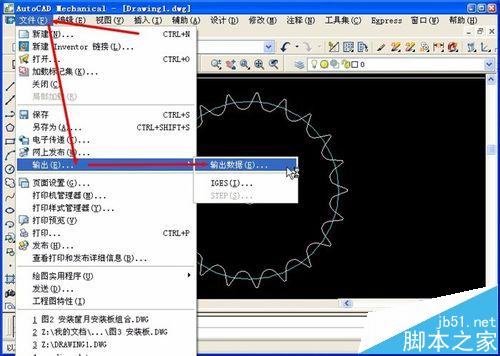

1）点击AutoCAD主菜单的“文件（F）”菜单，选择”输出（E）…“，再选”输出数据（E）…“。

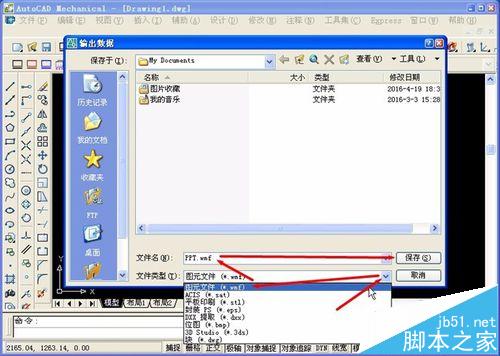

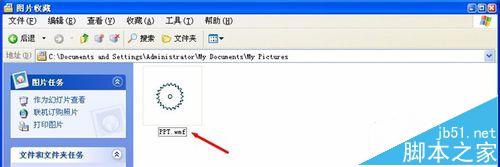

2）在弹出的输出数据对话框中，文件类型选择“图元文件（*.wmf）”，填好文件名，点击“保存（S）”。
2）回到绘图窗口，用鼠标全部选择所画图形。
3）按鼠标右键，完成图形导出。
4、插入图形。
1）打开PowerPoint，打开或创建新的演示文档。
2）进入到需要插入图形的幻灯片页面。

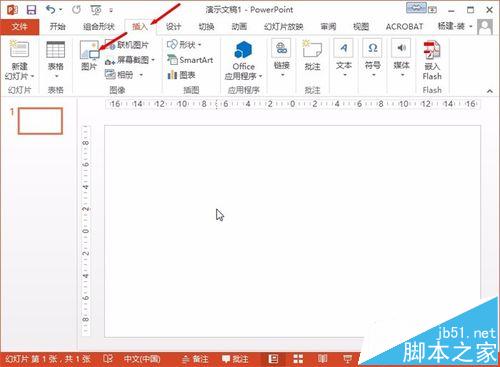

3）选择“插入”选项卡。
4）点击“图形”命令按钮。

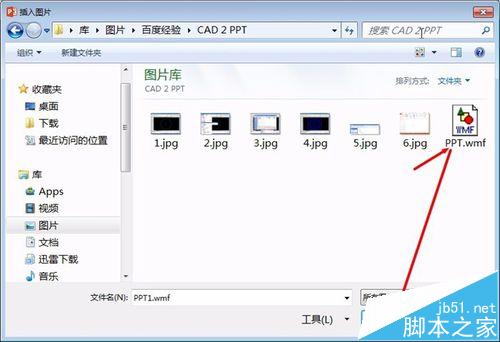

5）在插入图片对话框中找到刚才用AutoCAD导出的图元文件（.wmf）。

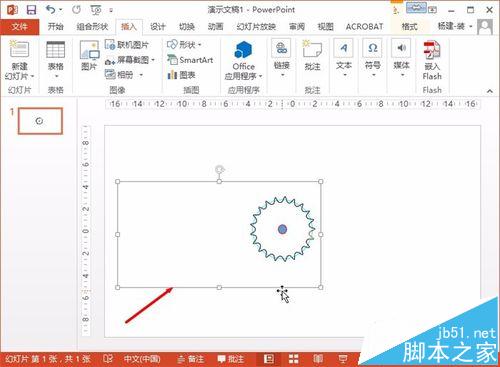

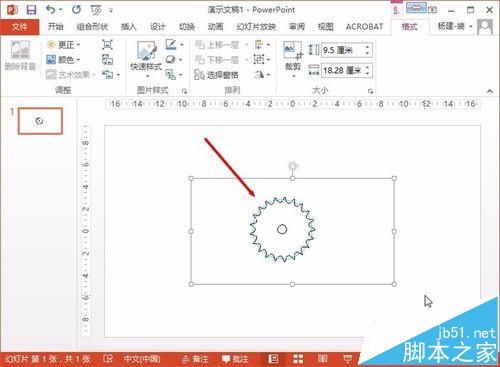

6）点击“插入（S）”按钮，完成图形插入。
5、取消组合
1）选择刚刚插入图形。

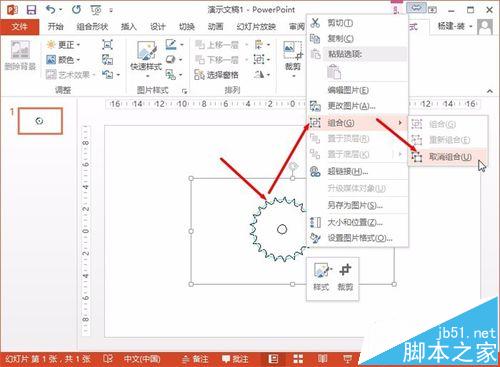

2）点击鼠标右键，在弹出的快捷菜单中选择“组合（G）”，再选择“取消组合（U）”。

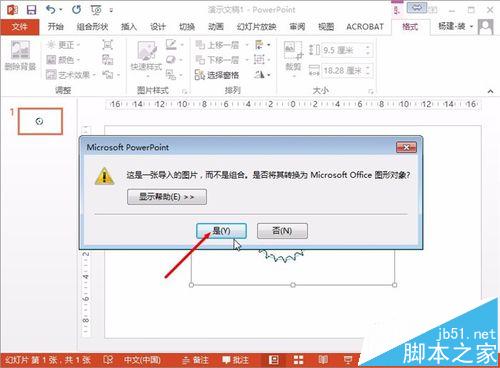

3）在弹出的警示对话框中点击“是”。

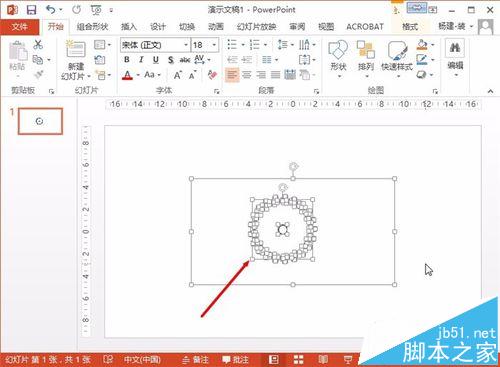

4）再次对插入的图形做一次取消组合操作。

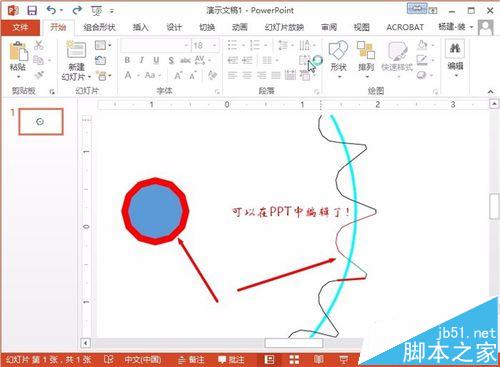

这样所插入的图形就变成了PowerPint自身的图形，可以使用PowerPoint编辑了。这样是图形属于矢量图，清晰不失真。
6、输出多余图形元素。
通过两次取消组合操作后，图形已经被打散，有一个多余的空白的图形需要删除。
1）用鼠标选择其它空白处，取消所有图形的选择。
2）用鼠标点击图形的外围，选中多余的空白图形。这多余的空白图形是图元文件图形的背景框，比其它图形都大，所以选择外围就能选中。选中后可以试用鼠标拖动这个空白图形，确认是否是真的空白图形。
3）按键盘“Delete”键删除。
这样所插入的图形就变成了PowerPint自身的图形，可以使用PowerPoint编辑了。这样的图形属于矢量图，清晰不失真。
注意事项：
AutoCAD把线条转换成多线段后，导入到PowerPoint中可能不能形成封闭的图形，不是封闭的图形就不能进行颜色填充。究其原因是在AutoCAD中转换为多线段时，没有真正转换成功，请多坚持线段与线段是否真的连接，尽量避免圆弧与直线的连接。多试就会成功。
