很多厨房设计师自嘲自己是图块的搬运工，图块对设计师的重要性可想而知，市面上一些针对于商用厨房设计开发的CAD插件，图块都是其最重要的卖点。除此之外，一些自动编号、自动生成清单、管理图层生成机电图等类似降低体力型工作的功能也必不可少。今天给大家介绍的《厨具通2016》是一款免费的软件。下面就来看看如何简单快速学会软件的操作吧！
1、安装后，32位系统直接点击图标打开，64位右键以管理员身份运行就可以打开插件了。

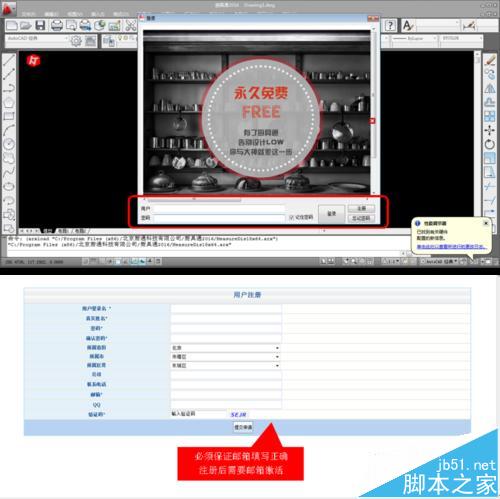

2、打开后会看到登录页面，不要关掉，必须注册才能打开图块使用。点击“注册”弹出注册页面，填写相关信息，必须将邮箱填写正确，因为需要邮件激活。

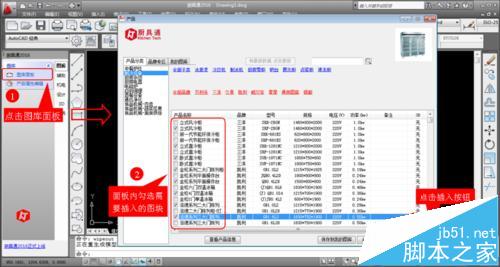

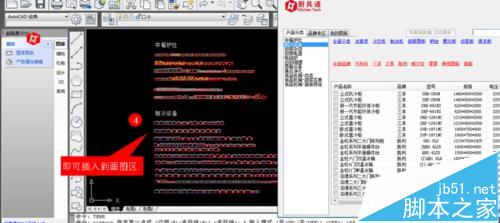

3、图块添加功能，首先点击页面左侧的“图库”按钮，然后点击“图库面板”会出现包含各类图库的一个窗口。通过在方框中勾选选择自己所需要的图库设备，然后按“插入”按钮，就会回到制图区，直接将图块放置在指定区域即可。

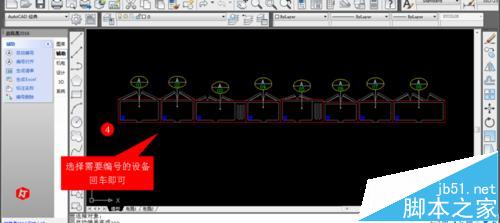

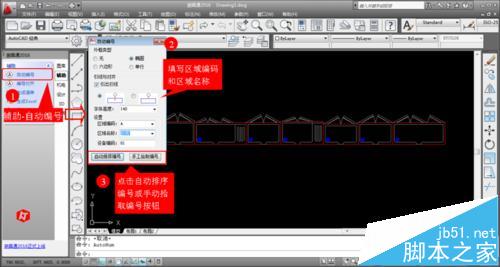

4、自动编号功能，首先点击页面左侧的“辅助-自动编号”按钮。然后在弹出的窗口内填写区域编码（如A/B/C）和区域名称（如面点/粗加工）。第三，点击自动排序编号（不按顺序）或者是手动拾取编号（按照自选顺序）。第四，选择需要编号的设备，按回车即可自动编号。在弹出窗口可编辑编号的格式。
5、生成清单功能，

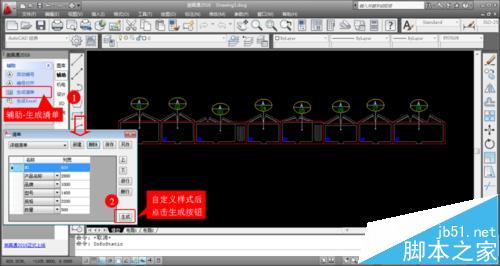

第一，首先点击页面左侧的“辅助-生成清单”按钮。
第二，在弹出窗口编辑清单样式并保存后按“生成”按钮。

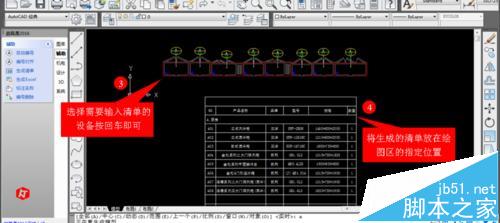

第三，选择需要生成清单并已编号的设备，按回车。
第四，将清单放在绘图区域的指定位置。
清单也可以导出为excel，按“辅助-生成excel”即可，与生成清单操作类似
6、生成机电标识及通过图层管理形成机电图功能。这部分比较复杂，请耐心看。

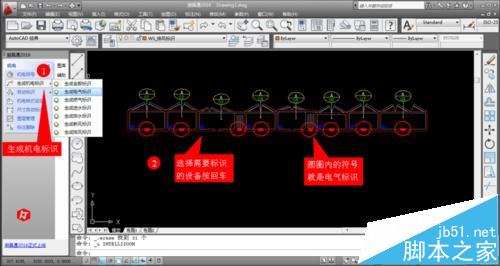

第一，按左侧菜单栏“机电-生成机电标识”按钮。选择需要生成标识的设备，按回车，即可生成电气、燃气、进水、排水、新风、排风等机电符号。

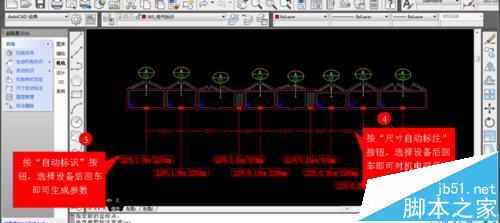

第二，按左侧菜单栏“机电-自动标识”按钮，选择需要添加信息的设备，按回车，即可生成该符号的相关参数信息。
第三，按左侧菜单栏“机电-尺寸自动标注”按钮，选择需要标注的设备按回车，即可标注尺寸。

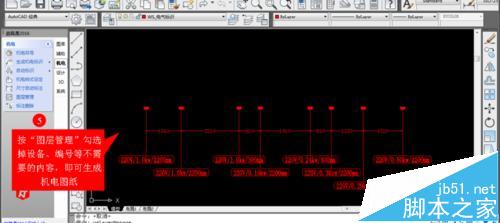

第四，按左侧“机电-管理图层”按钮，关闭设备、编号等图层，即可留下机电相关信息，生成机电图。
注意事项：还有很多自定义功能，比如图库可以自定义，各种编号、清单都可以自定义。
