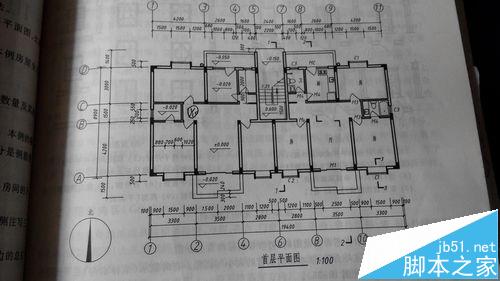

各位同学，大家好，又见面了，这一章我将教大家怎样画平面图的墙线。我们先看一下我们要画的平面图。

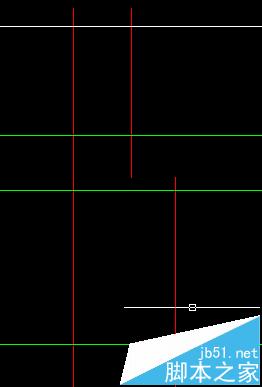

1、上一章我们已经把一半的轴线画完了，因为我们上一章讲过只需要画出一半最后在镜像（跟复制差不多意思）一下就可以。所以我们只需要画一半。首先我们要做的就是先把上一章画的轴线弄完整然后在画墙线，由于墙线需要很多的交点来完成，所以我们要看我们的轴线是否有足够的交点，当初我们画的轴线就差一个交点，那个交点是不可避免要删掉的，所以现在我们画上就好了，看我们当初的轴线的下图的位置，你会发现两条线没有相交，现在我们让它相交，发现下图中垂直的第二条线与水平的第三条线没有相交了吗？让它相较只需要在命令行输入“ex”回车。然后点击下图中水平的第三条线，回车，然后再点击下图中垂直的第二条线就可以了，你会惊奇的发现他们相交了。

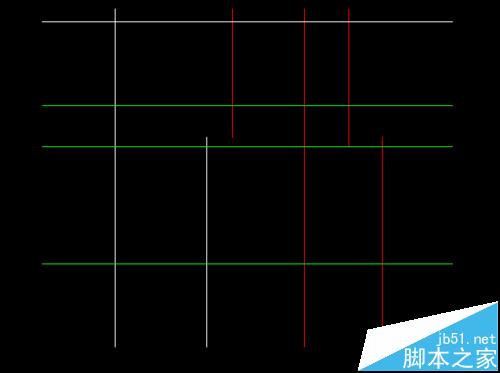

2、好了，正式开始。因为轴线画完了，我们就需要画墙线了。墙线的命令是“ml”在下面的命令行输入“ml”回车就会看到以下界面，另一幅使我们已经画完的轴线。

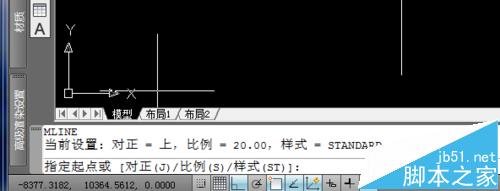

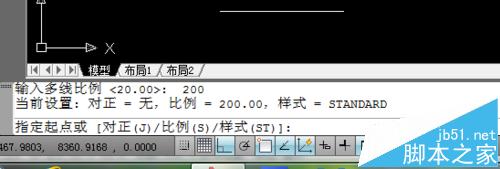

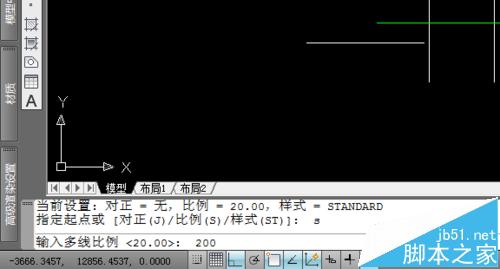

3、当我们输入“ml”回车之后，按照命令行的提示，输入“j”回车，这是对正。然后再输入“z”回车，然后是输入“s“回车，这时候它让我们输入多线比例，如第一幅图所示。一般墙线都是240的，但是我们在这里用200的就可以，输入“200”回车就让我们指定起点了，如第二幅图所示。

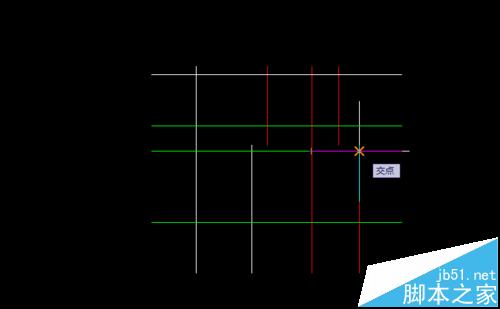

4、这时候起点在哪里了呢？我来告诉你们，你看图上的错号的位置，那就是起点，我们点击那里就找到了起点了，是不是很简单？

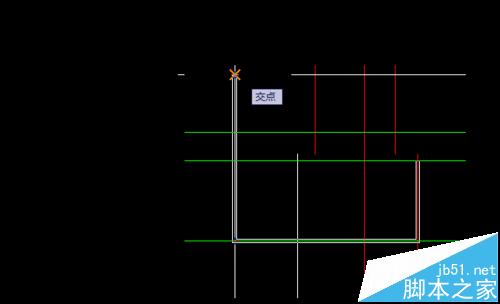

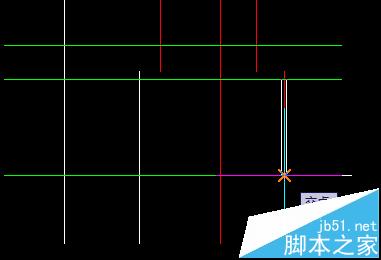

5、找到起点之后我们往下拉，按照平面图的样子，往下画又有一个交点，我们就需要点它以下，当我们画图的时候每一个交点都需要点击，否则无法弯折，如下图所示，看第二个交点，又看到错号了是不是？这就是交点，有时候交点也会是方框，并不是错号，都一样，只要出现方框或者错号表明我们画到交点上了，就点击一下。

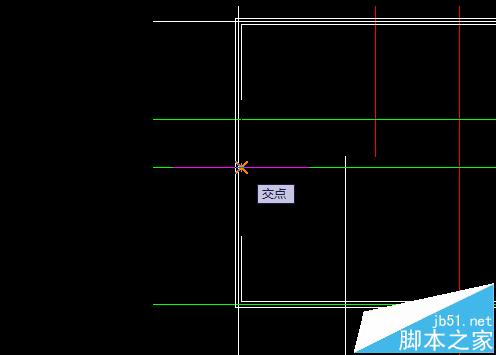

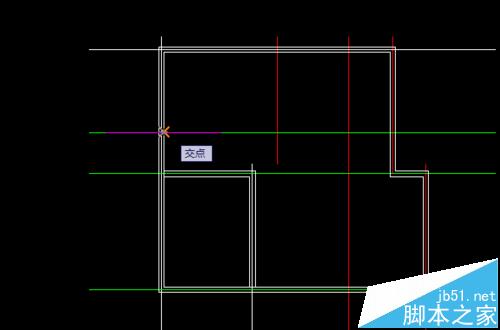

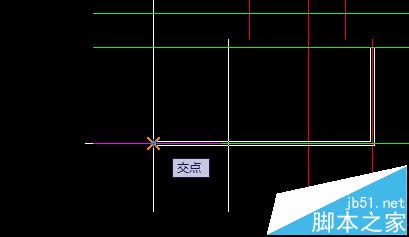

6、接下来我们继续画，一直到最左边的白线的交点再点击，中间的交点可以不点，因为不需要弯折，直接找到最左边白线的交点。如下图所示，这时候我们的第三个交点就找到了。

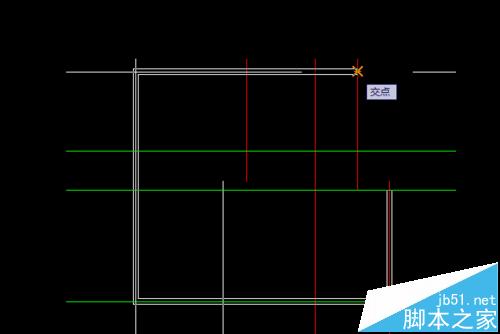

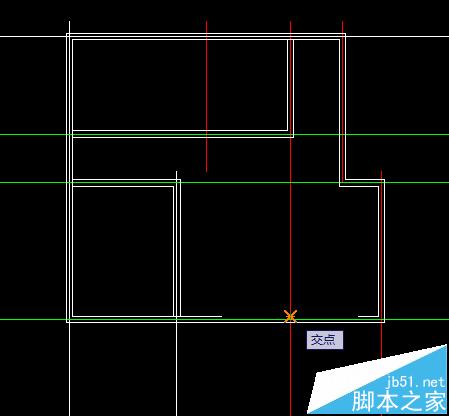

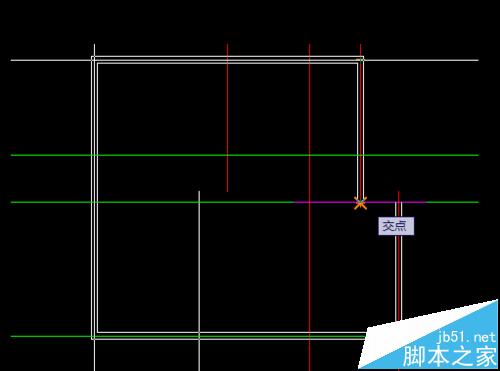

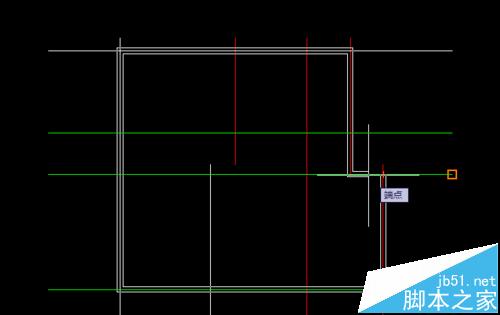

7、接下来我再继续找其他的交点，每找到一个焦点我会发一张图，按照每张图的顺序就是交点所在了。

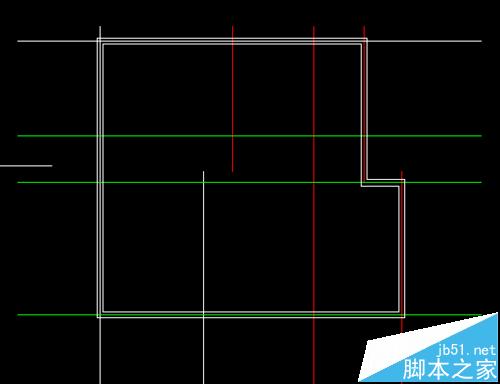

8、这时候我们就是让起点跟重点结合在一块了，在命令行输入“c”回车，你就会发现起点跟中点结合了。如下图所示

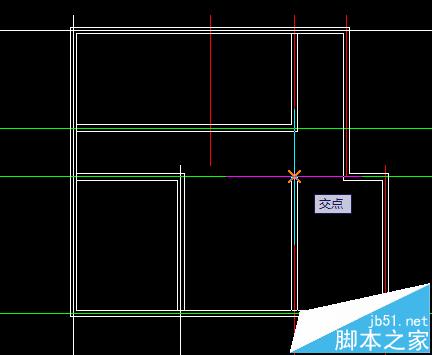

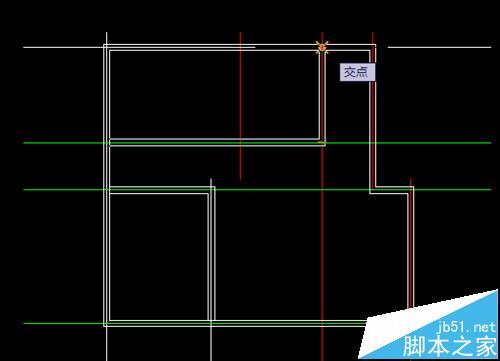

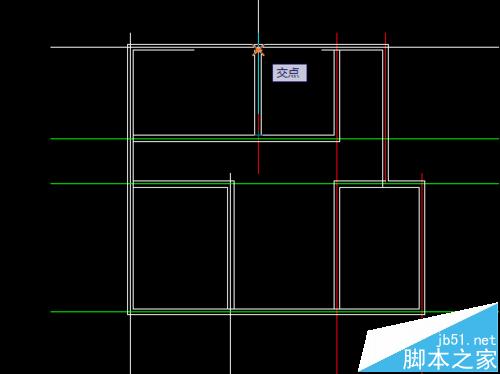

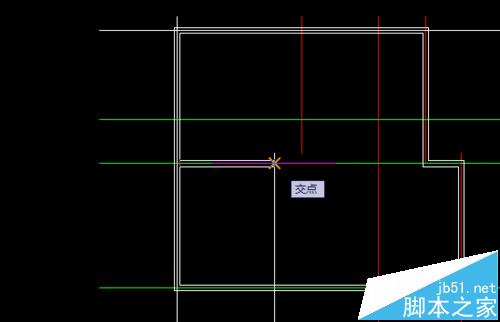

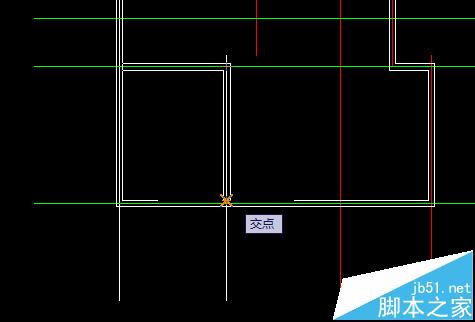

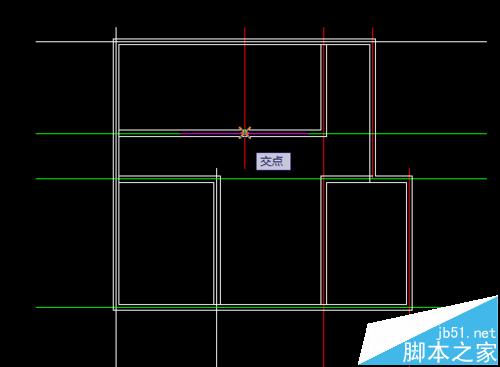

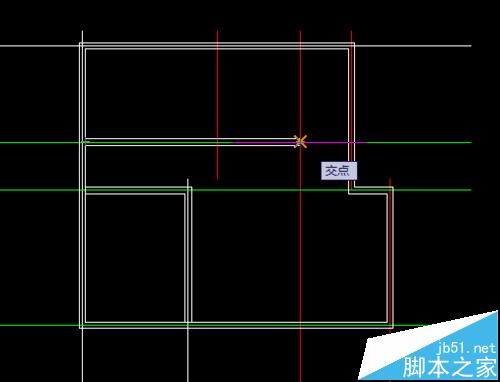

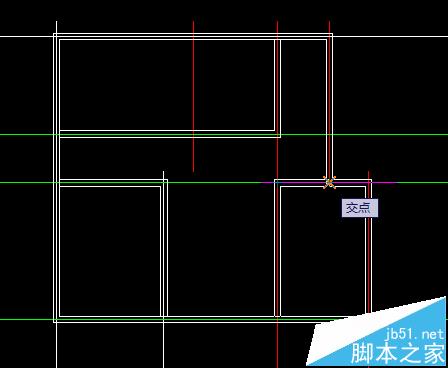

9、接下来我们继续画，按照平面图我们还需要画好几个房间的墙线，大家跟着我来，我会把起点跟终点用图片表示出来。当然还是“ml”回车，这时候可以不再对正之类的，直接找起点就可以了。接下来的几幅图都是用的“ml”回车，找的点按照图片的顺序点击就可以了，大家请看好图。

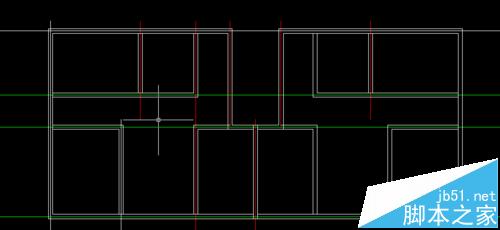

10、这时候轴线就画完了，我给大家提前看一下镜像后的样子，大体看着挺像的。好了，今天的墙线就画完了，下一章我将继续开门窗洞口。谢谢您的观看。
