通过CAD软件，在布局中加入标准图框直接打印图纸

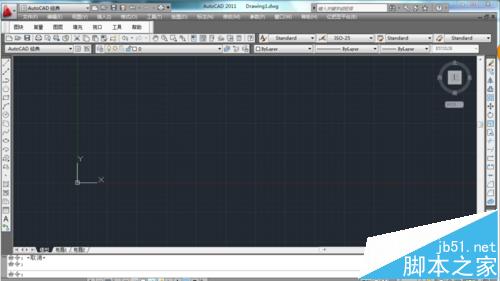

1、打开CAD图纸
2、在CDA模板中建立标准图框，以A2图纸为例

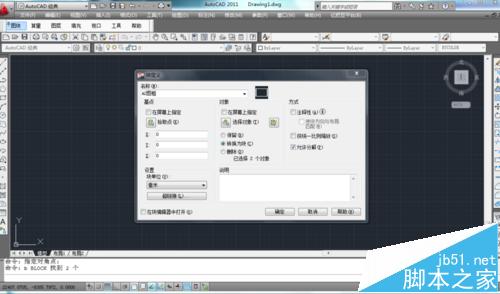

3、选择图框——按B键——设置标准图框未块并命名——确定

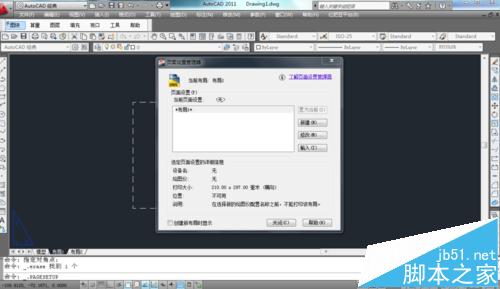

4、点击布局进入——右键布局——页面布置管理器

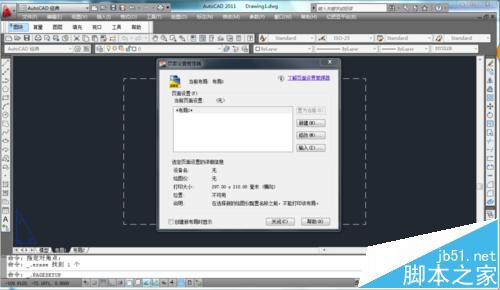

5、修改——选择A2图纸——确定

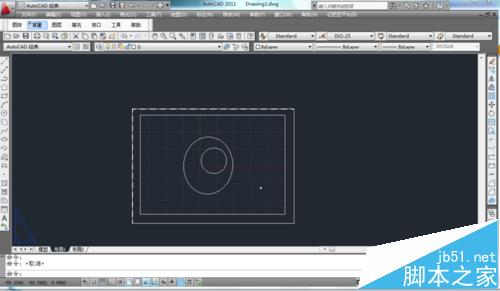

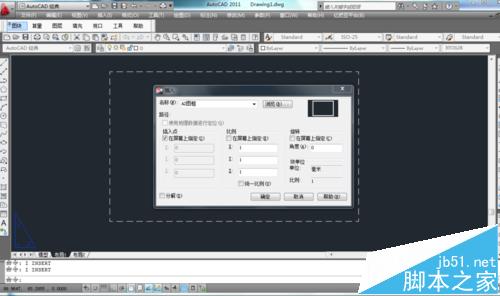

6、按I键——放入设置好的块

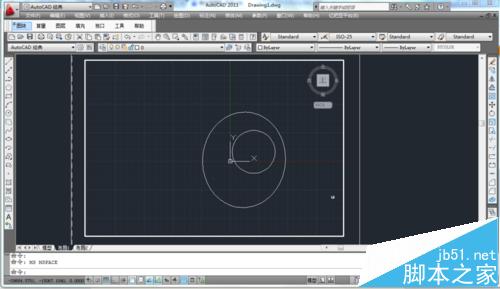

7、按MV指定图纸视口——按MS进入视口窗口中

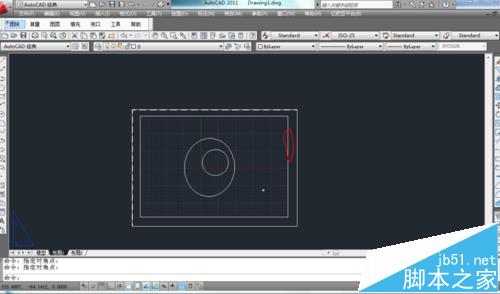

8、按Z——按S键——1/100XP设置图纸比例——调整图纸在图框的位置——双击图框外确定
9、右键图框里——显示锁定——是

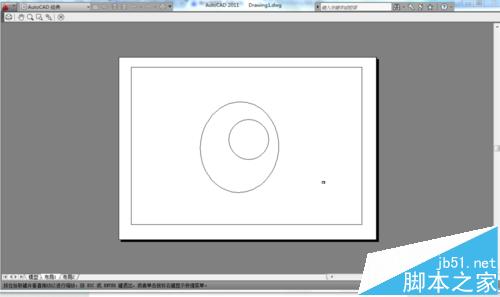

10、图框设定完成——打印预览
