cad导出PDF是常用的功能之一，导出彩色PDF有时候会更加利于工作，我来分享一下cad导出彩色PDF的方法。

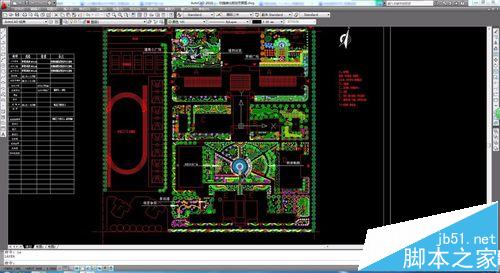

1、打开cad图纸，我们绘制cad图纸的时候一般都会分很多图层，各个图层也常常会设定为不同的颜色以便于区分。

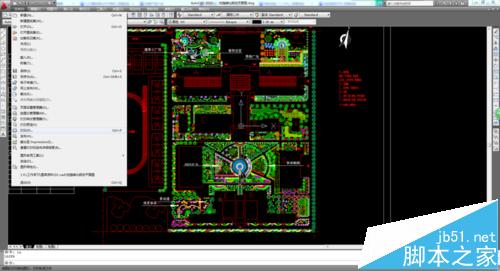

2、在工具栏中选择“文件-打印”，或使用快捷键“Ctrl+P”，进入打印设置。

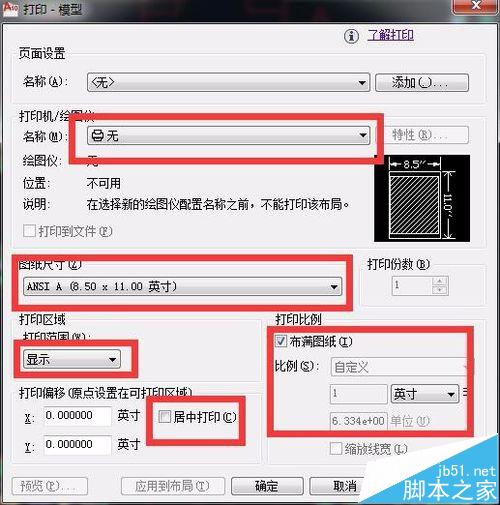

3、在打印设置中，打印机名称、图纸尺寸、打印范围、打印比例、打印偏移（是否居中打印）都需要设置

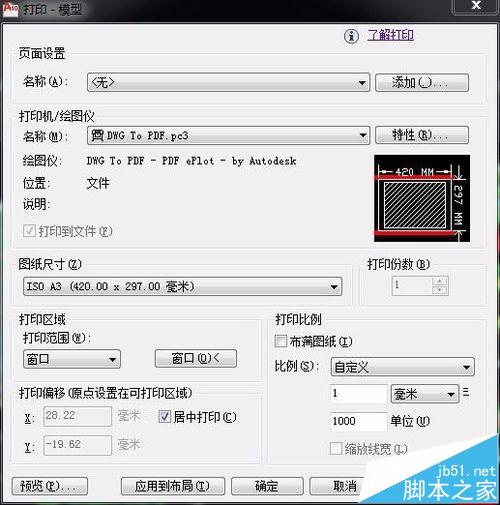

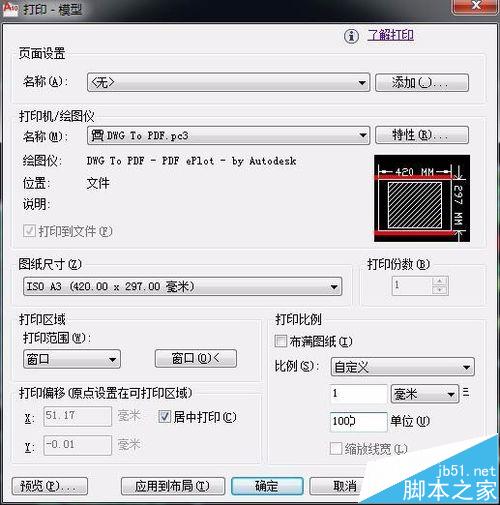

4、下图为以打印A3大小PDF为例所做的设置。其中打印范围选项需要选择“窗口”，然后在cad图纸中自行选择需要打印的范围，比例则根据图纸、打印页面的大小不同而自行设置。
5、导出PDF的颜色选项需要点击右下角这个小箭头才会显示。

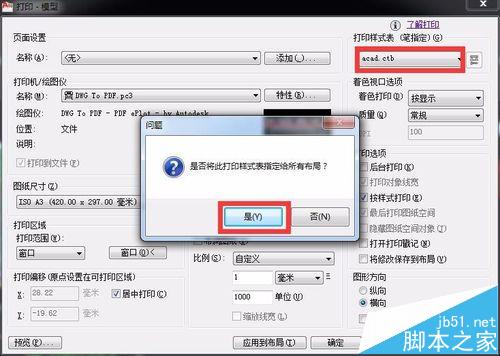

6、点击“打印样式表”，选择acad.ctb（其他的也可以，但是acad这个是最方便的）。

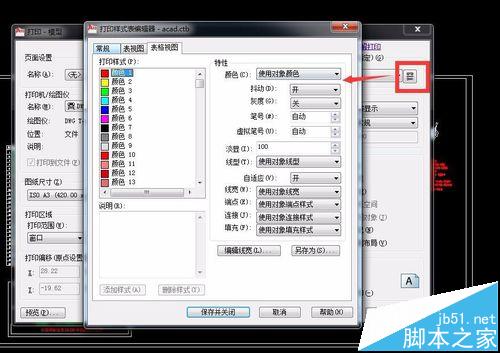

7、点击右侧的工具，就会出现打印样式表编辑器了，在里面可以根据图层的不同颜色来设置打印的颜色。

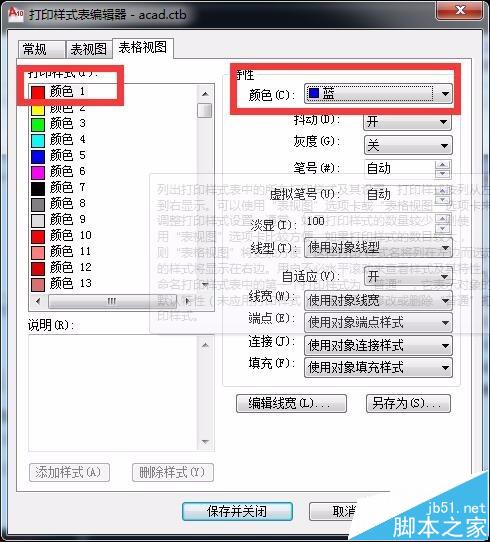

8、左边是图中显示的颜色，右边则是打印出来后显示的颜色。比如我要图中红色的线打印出来后显示蓝色。

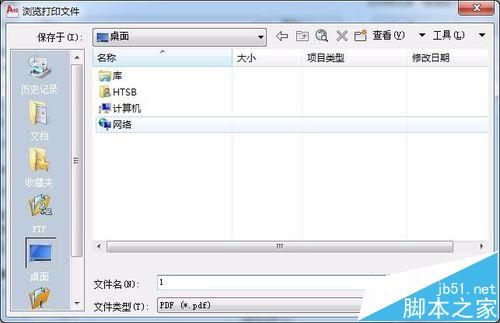

9、保存并确定后选择PDF存储的位置。

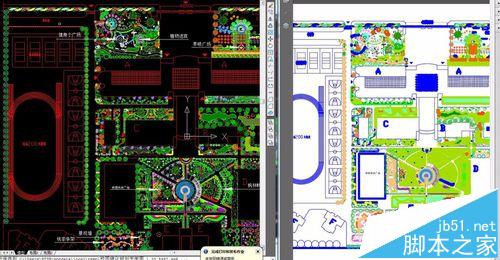

10、打印成功。图中红色线条成功显示为蓝色。
注意事项：图层一定要分清楚，颜色一定要分清楚。
