自CAD2007版以后CAD的三维建模功能越来越强大了。使用CAD三维拉伸命令可以将二维图形拉伸成三维实体。下面我们就通过几则实例详细的讲述一下CAD三维拉伸的运用。

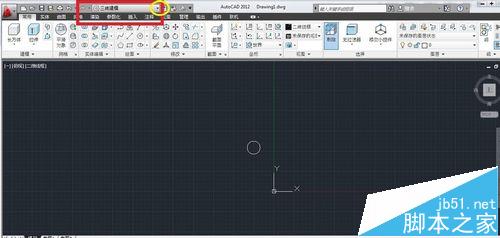

1、打开CAD，点击工作空间右侧的倒三角，进入“三维建模”工作空间。

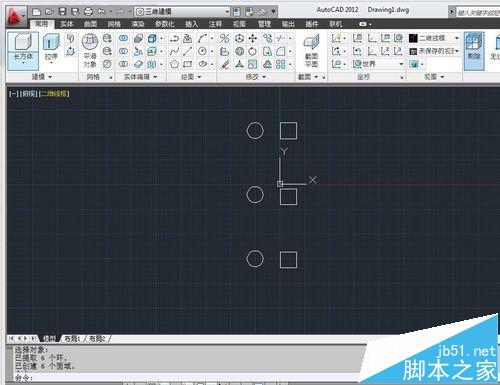

2、分别绘制三个圆形和矩形。输入reg形成面域。

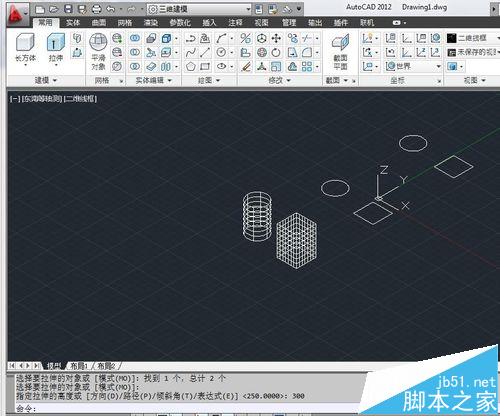

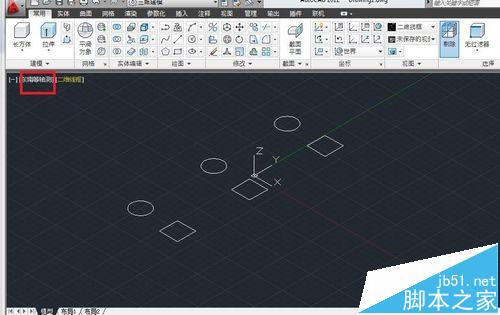

3、切换到“东南等轴测”视图。单击方框中的视角选择”东南等轴测“。
4、在命令行输入“ext”或者点击“工具栏”中的“常用”选项卡中的“拉伸”。此时，注意如果要使拉伸出啦的是曲面则“MO”——“SU”。默认状态下是实体。我们分别创建一个“SO”（实体）和“SU”（曲面）对比一下。

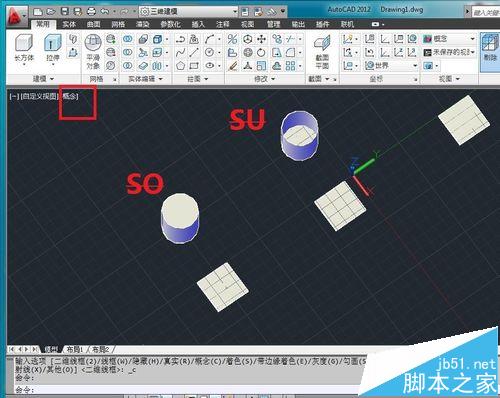

“ext”——”mo“——"so"——选择一个圆,回车——填写拉伸的高度。比如我是100半径的圆，我拉伸的高度是300。“ext”——”mo“——"su"——选择一个圆,回车——填写拉伸的高度(300)。更改视觉样式为"概念"。按住shift键鼠标滚轮中键，自定义视角，观察这两个图。可以发现SU下为曲面，SO下为实体。

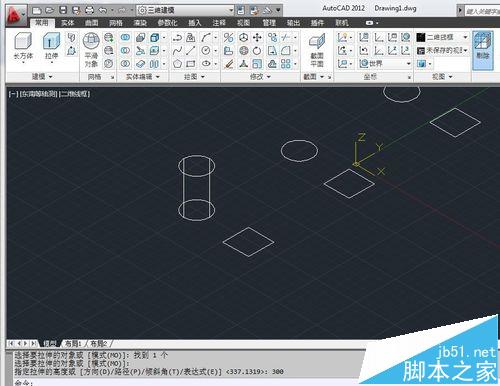

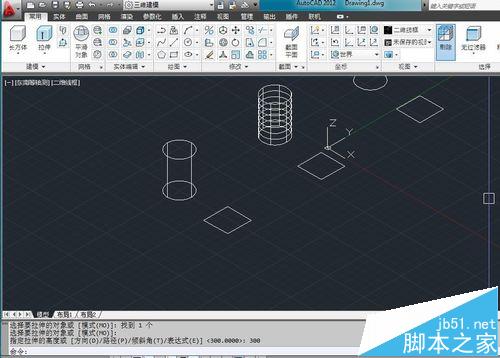

6、按”U“，回车，回车，直到返回拉伸前的状态（每一次回车都会撤销一步操作）。”ext“——选择一个圆和一个矩形，回车——输入300。得到一个圆柱体和一个长方体。输入值为正，向上拉伸，输入为负，向下拉伸。

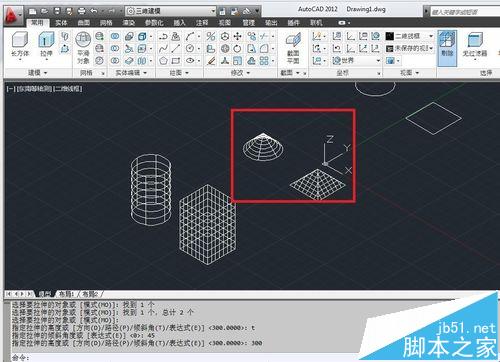

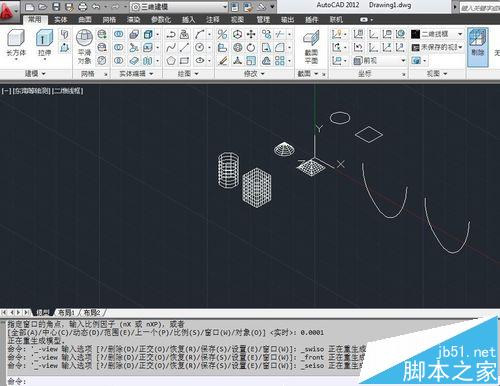

7、”ext“——选择一个圆和一个矩形，回车——”t“(倾斜角)——输入角度如45——输入拉伸高度300。得到一个圆锥体和一个四棱锥。输入值为正，向上拉伸，输入为负，向下拉伸。

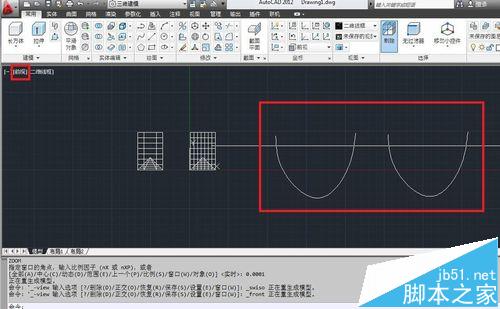

8、切换视角到“前视”。在前视上输入”spl“。做两条样条曲线。

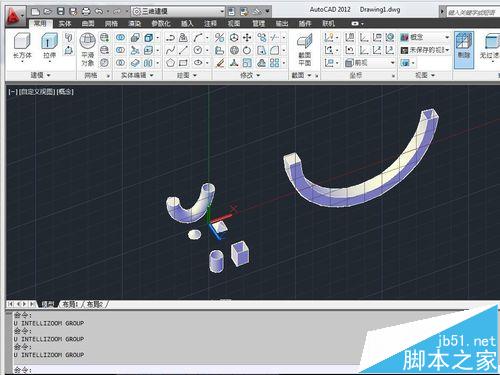

9、切换视角回”东南等轴测“。”ext“——选择一个圆，回车——”p“——选择拉伸路径，也即所画的样条曲线，回车。同理操作矩形的拉伸。切换视角样式为”概念，“切换视角”shift“+鼠标中滚轮键观察所画的所有图。
