该经验为大家简单快速地绘制吊钩。
打开CAD2014软件（其他版本的CAD都可以），双击或者右键选择打开。

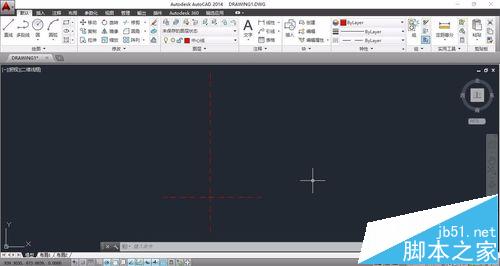

1、绘制竖直和水平的中心线。

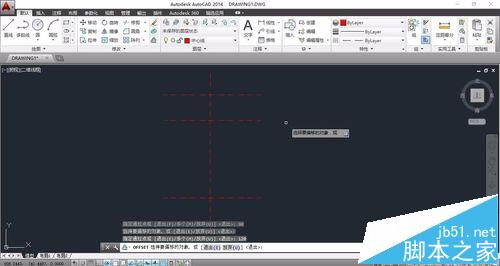

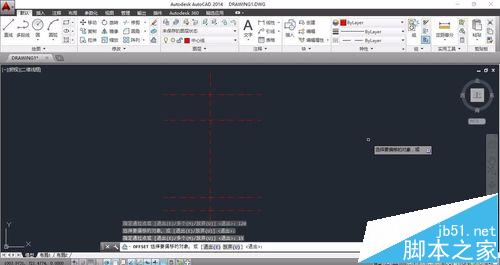

2、将水平的中心线向上偏移90和120个单位。
3、再将水平中心线偏置15个单位。

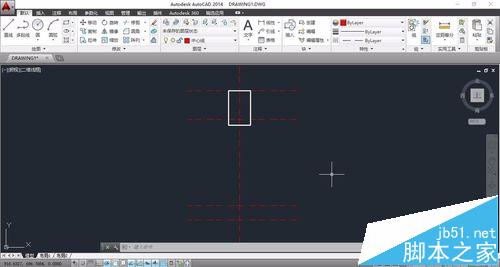

4、绘制一个长度为23，宽端为36的矩形。

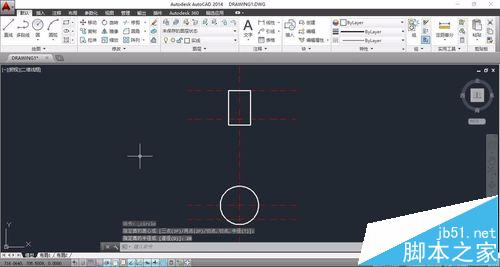

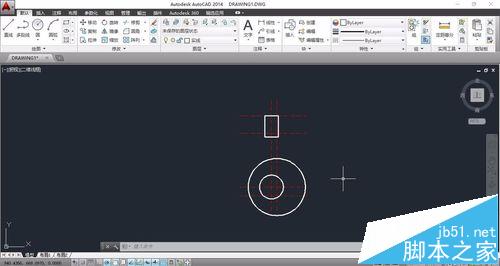

5、绘制一个半径为20的圆。

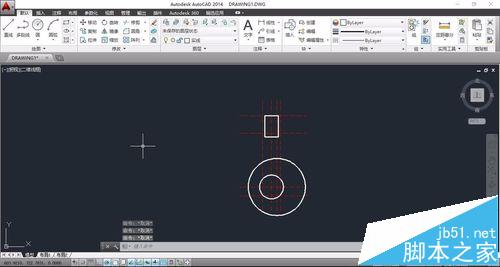

6、向右偏置中心线9个单位，并，绘制半径为48的圆。
7、将中心线向左右偏置15个单位。
8、倒圆角半径为40，大圆与最右的中心线。
9、倒圆角半径为60，大圆与最左的中心线。

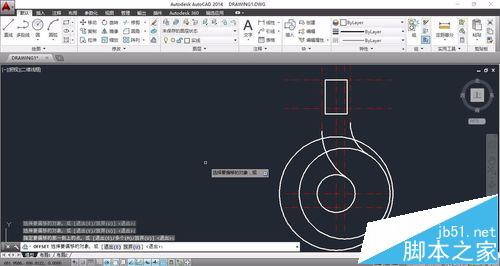

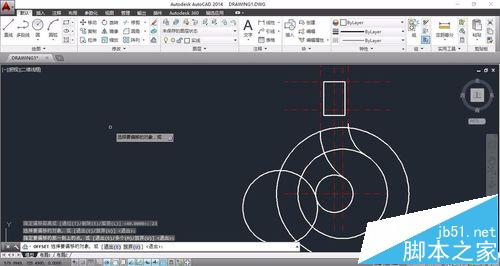

10、将小圆向外偏置40个单位。

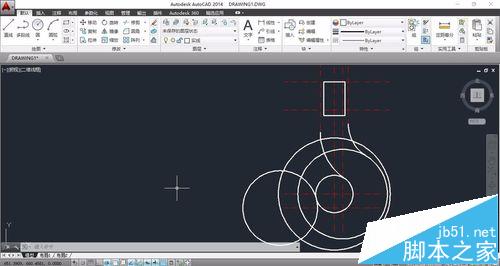

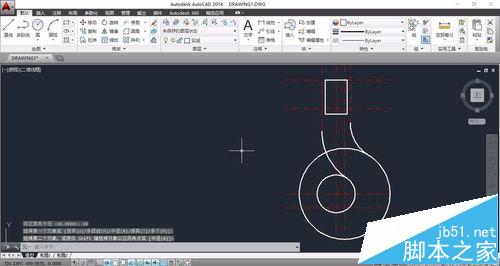

11、绘制以最下方的中心线交点为原点，半径为40的圆。

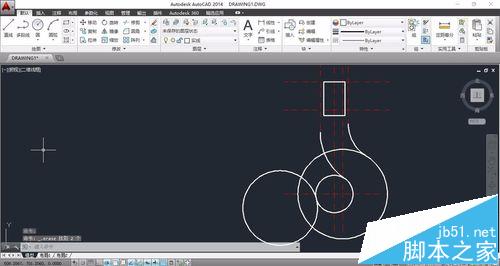

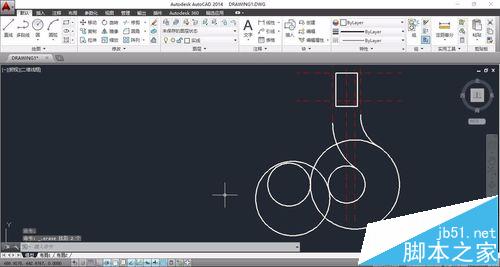

12、删除如下图所示的圆与中心线。

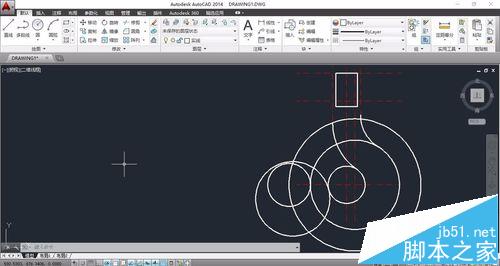

13、将大圆向外偏置23个单位。
14、绘制如下图所示的圆，半径为23 。
15、删除水平中心线和圆。

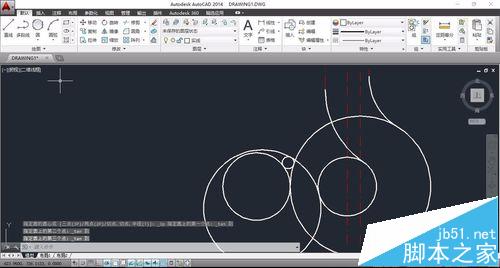

16、绘制相切、相切、相切的圆。
17、修剪多余的线条。

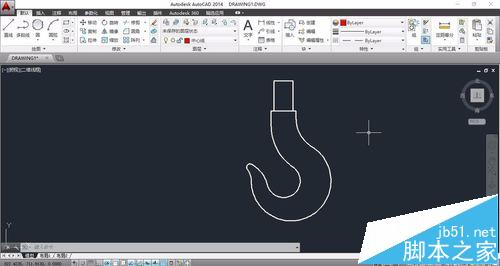

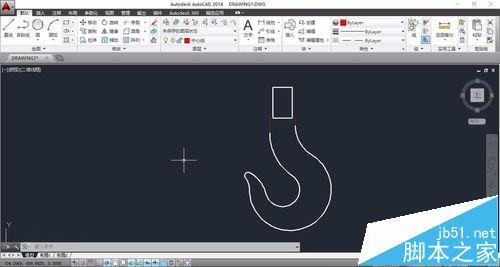

18、转化为实线，完成吊钩。
