今天小编为大家分享CAD简单快速地绘制立体齿轮方法，教程很不错，很值得大家学习，推荐过来，一起来学习吧！
方法/步骤
打开CAD软件，选中双击或者右键单击选择打开，该经验以CAD2014版本为例进行分享。（其他版本的CAD都可以绘制的）

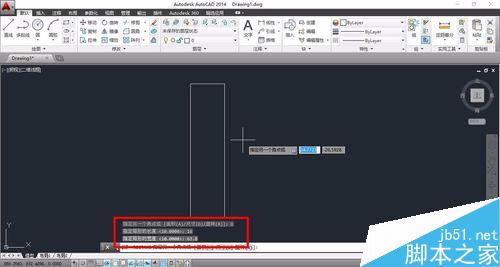

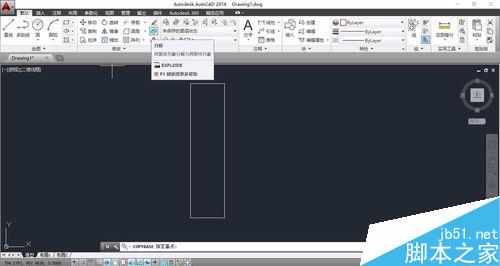

1、点击矩形，绘制长度为16宽度为63.8的矩形。

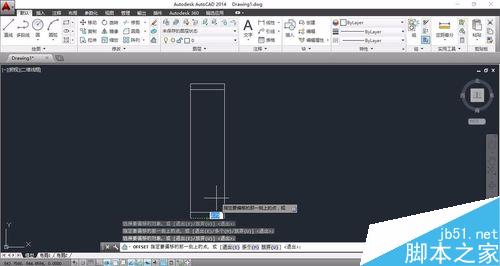

2、分解矩形，并且偏置上下矩形的线条为2.75 。

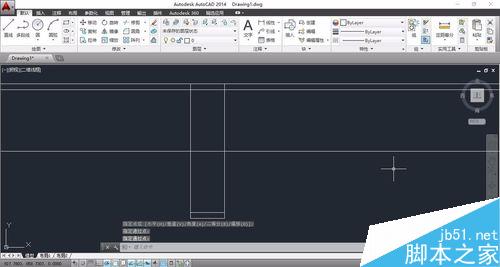

1、点击构造线，绘制如图所示的线条，即上面的三条线。

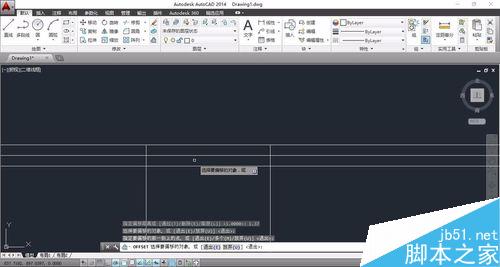

2、再偏置最上面的线条为1.37 。

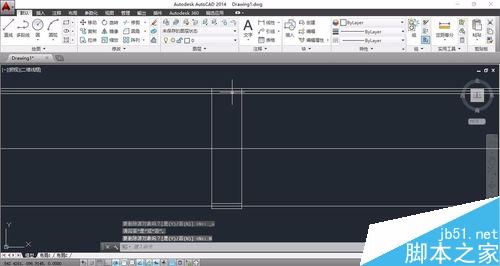

3点击镜像，镜像上述的偏置线条。

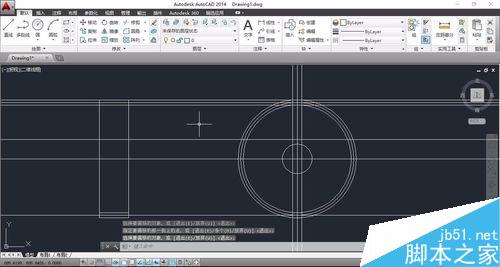

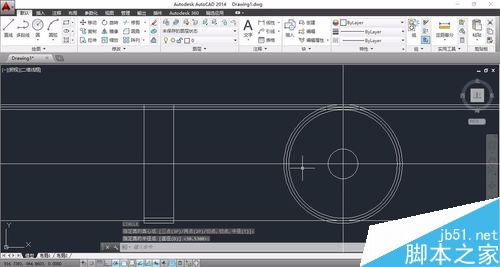

1、在右边绘制构造线，绘制一个半径为8的圆。绘制其他与线条相切的圆。
2、偏置中线向上10.5个单位，将构造线左右偏置2.45个单位。
3、修剪多余的线条，如下图所示。

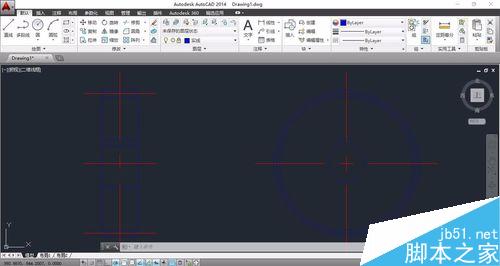

1、构造线条，如下图所示，更改为中心线并拉长。
2、更改轮廓线条。

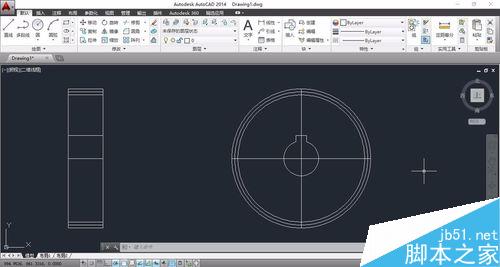

最后一步，图案填充。
注意事项
线条不够粗，会注意的
以上就是CAD简单快速地绘制立体齿轮方法介绍，操作很不错，你学会了吗？希望能对大家有所帮助！
