cad布局功能是一个重要的排版工具，在布局中可以设置图形的不同比例进行排版，也可以对模型中的图形进行修改，现在我来介绍一下cad布局功能的使用方法。

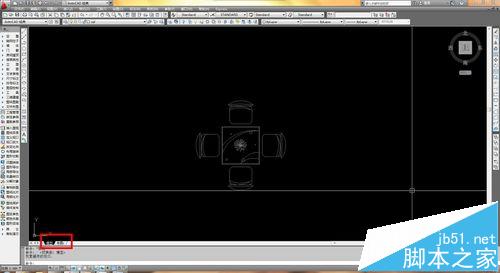

1、打开cad软件，左下角工具栏中有默认的“模型”与“布局”两个选项。

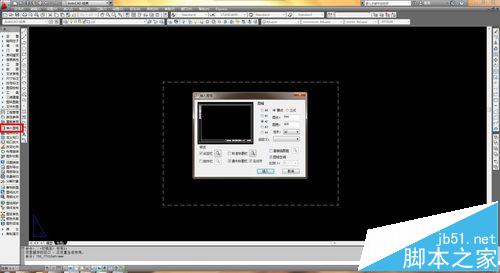

2、单击进入布局状态，并在左侧工具栏中选择“插入图框”，图框也可以在其他cad文件中拷贝过来，在此以默认图框为例。

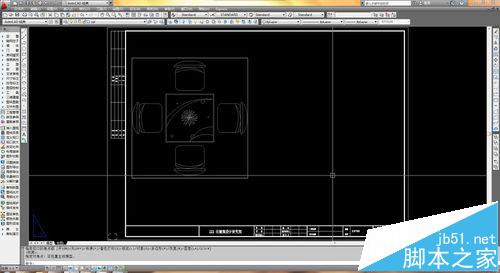

3、输入快捷键“MV”，根据提示，创建一个视口。视口创建成功后便会显示模型中的cad图形。

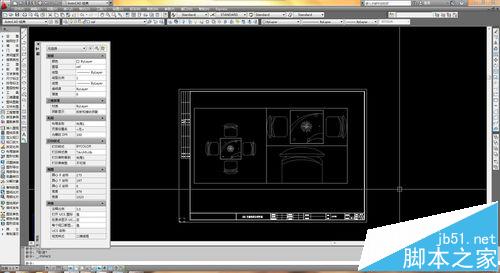

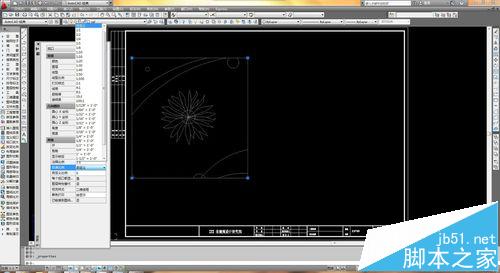

4、用快捷键“ctrl+1”调出参数工具栏，在这里可以设置视口的比例。根据需要的比例进行调整，视口内就会显示当前比例的图案大小。

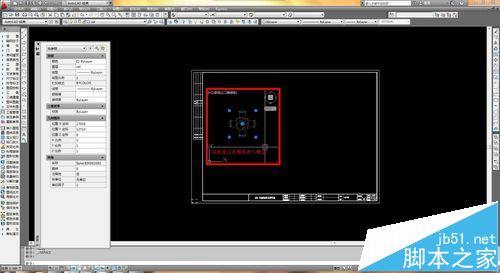

5、在布局中，模型里的图形是不能修改的，但是可以在视口范围内双击鼠标左键，进入模型。此时，可以对图形进行修改，修改完毕，双击视口范围外任意位置即可退出。
6、视口可以拷贝，也可以重复“MV”命令新建视口，然后就可以根据需要图纸的数量及比例进行排版了。
注意事项：在双击视口进入模型后，如果对图形进行编辑，则模型中的图形也会跟着变化，所以要慎重。
