最近有朋友问我怎么把自己喜欢的CAD填充图案加载到CAD中,以及加载到预定义项目内,下面我将向大家详细介绍操作方法及步骤。
注：操作前为防止有些同学操作失误请先对“acad.pat”和“acadiso.pat”文件进行备份操作,出错后恢复即可,以免造型损失.
1、首先我们要找到AutoCAD软件的安装目录,如果大家知道在哪儿可跳过第二步。

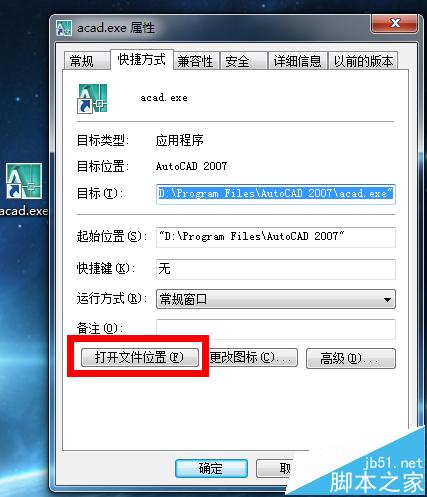

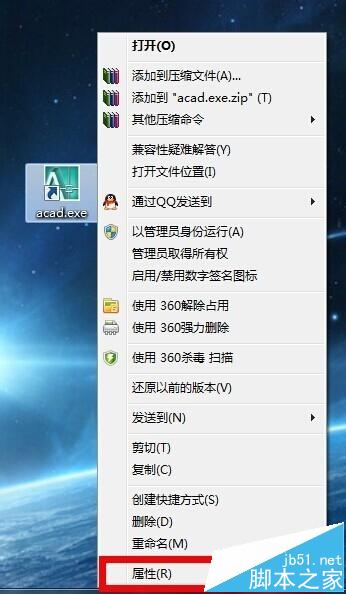

2、鼠标右击我们的AutoCAD软件,然后会出现一个列表,选择最下方的 "属性" 然后在出现的窗口中点击 "打开文件位置"进入软件安装目录。
3、进入安装目录后找到文件夹
① "UserDataCache" 里面的
② "Support" 文件夹

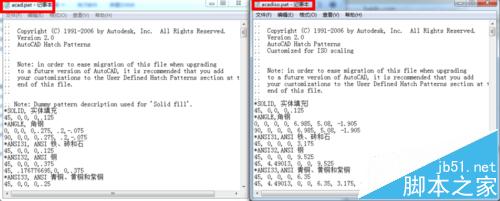

③查看文件夹内的 "acad.pat" 及 "acadiso.pat"两个文件，直接双击打开。

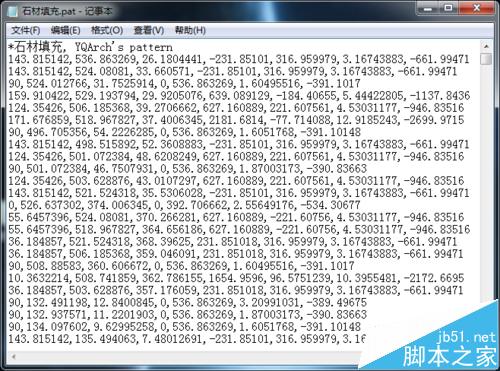

4、打开后大家可以看到很多数据,看不懂没关系,照着我的方法操作就行了,下面在打开我们自己想要的填充文件(本例我拿自己的 "石材填充.pat" 做参考)....
5、下面我们全选复制打开后的 “石材填充.pat”文件内容。

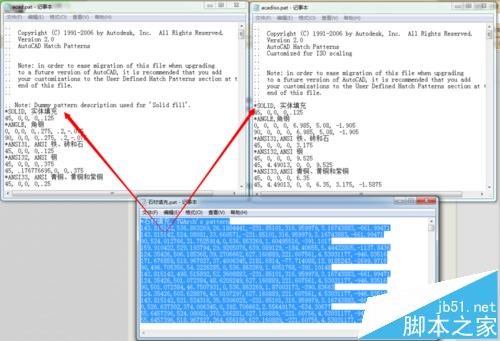

6、然后粘贴到之前打开的 “acad.pat”及“acadiso.pat”文件内，大家注意看图片。

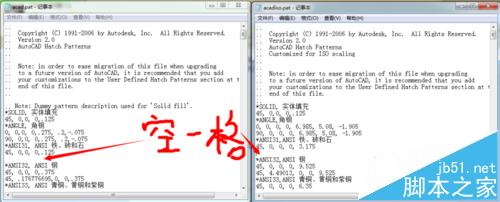

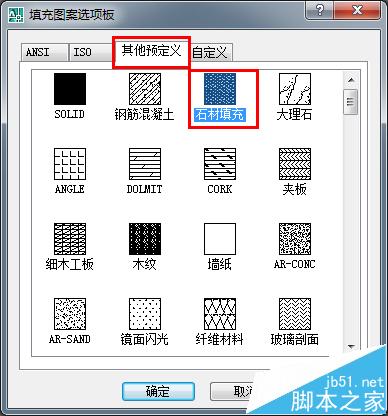

7、粘贴我们复制的“石材填充.pat”文件内容到两个文件的空格处保存即可。然后关掉打开的CAD软件就可以看到效果了。加载后的填充图案在 “其他预定义”下的图表中。
The end of the tutorial.

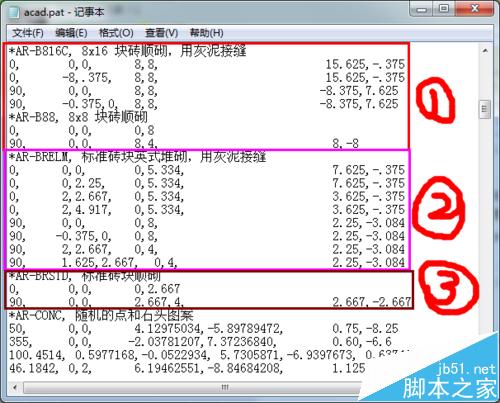

PS：代码中 第一个“*”到下一个“*”的前一行为一个填充图案的完整代码。
注意事项：操作前为防止有些同学操作失误请先对“acad.pat”和“acadiso.pat”文件进行备份操作,出错后恢复即可,以免造型损失。
