如何使用CAD画一个太极图形

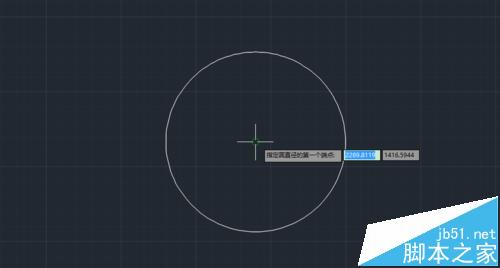

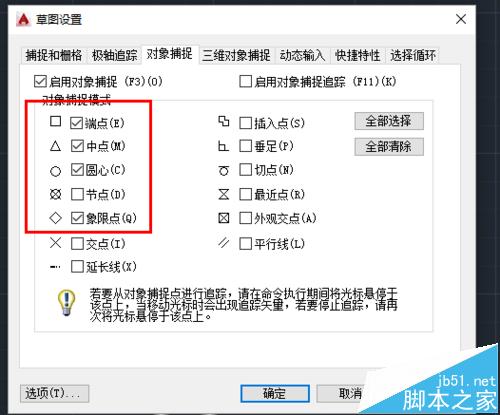

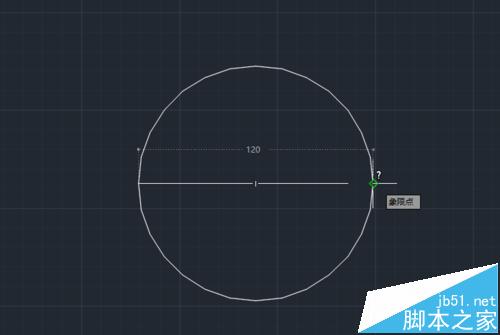

1、CAD因为其精准度可以轻松画出各类图形，这篇经验将介绍使用CAD画太极图的方法。首先我们画一个半径为60的一个圆，打开对象捕捉设置，勾选我们要用到的点，分别是圆心、端点、象限点。

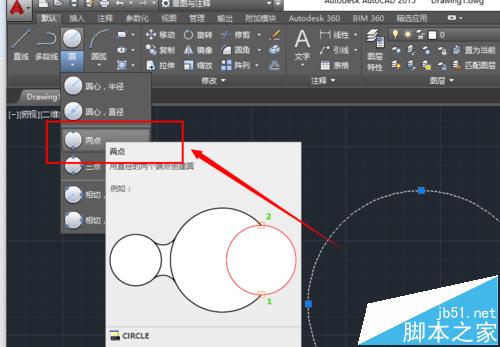

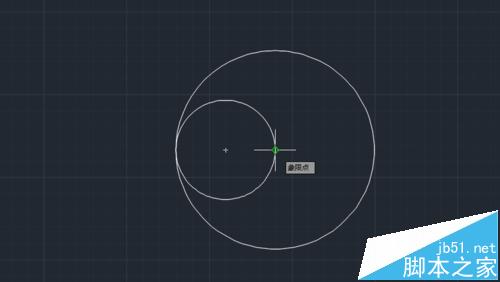

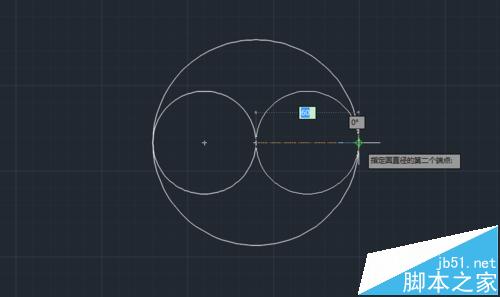

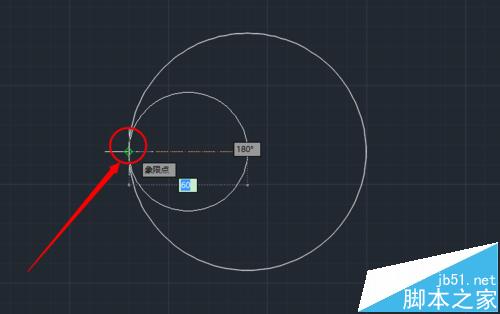

2、设置完成以后点击确定，来到绘图界面，在刚才的那个大圆里面我们需要画2个半径为30的小圆。利用对象捕捉和圆工具中的两点模式，先捕捉大圆圆心，然后鼠标移动捕捉到大圆左边的象限点，画出第一个小圆，重复此步骤画出另外一个圆。

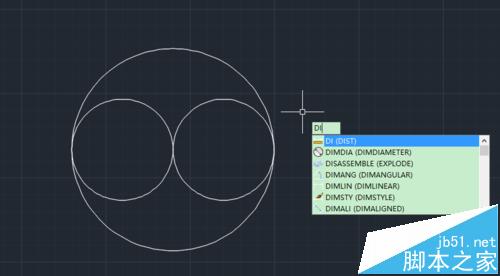

3、画好以后三个圆两两相切，我们用di命令测量一下每个圆的直径。两个小圆直径都是60，大圆直径为120.

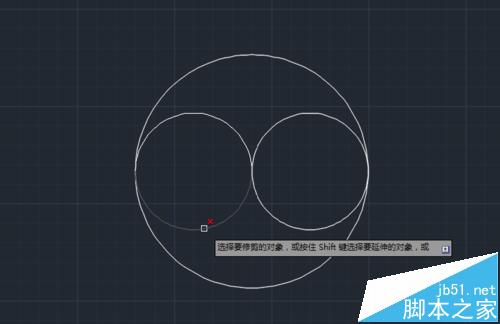

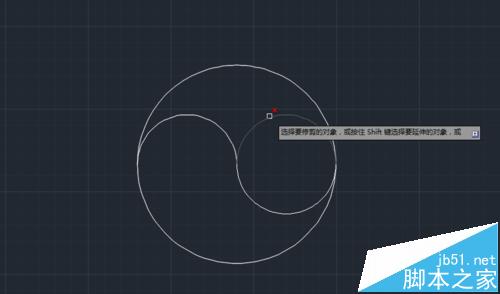

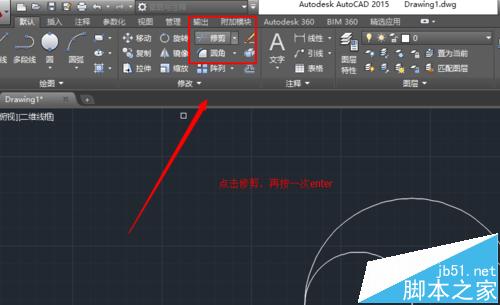

4、接下来我们使用修剪工具，点击修剪工具，再按一下enter键或者单击一下鼠标右键，然后移动到小圆上如图进行修剪。

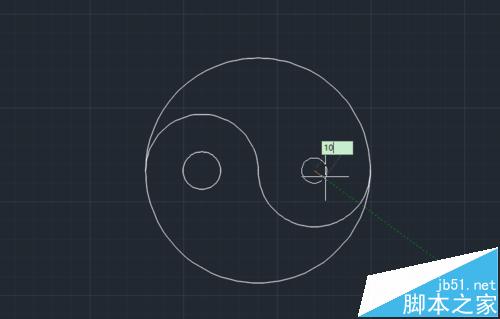

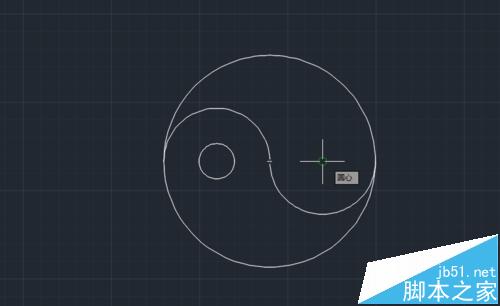

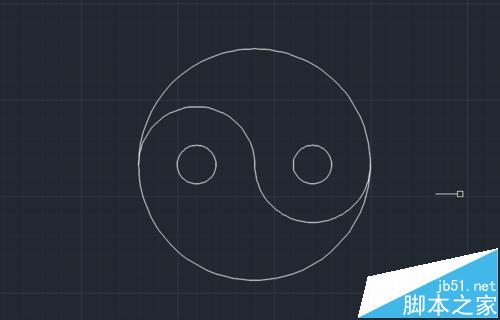

5、完成以后找到两个小圆的圆心，再画2个半径为10的小一点的圆。这样太极的轮廓已经出来了。

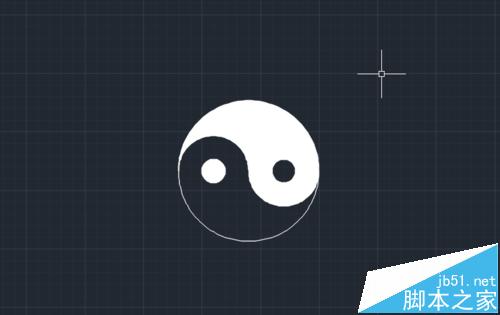

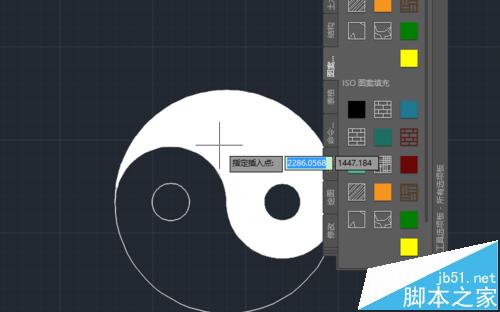

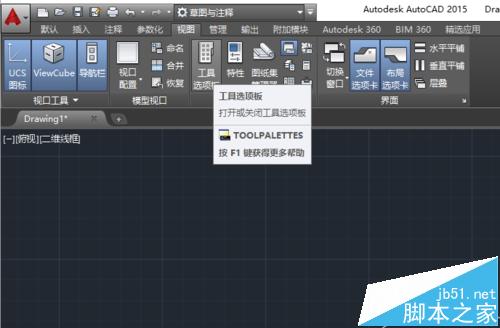

6、下面我们要给轮廓上色，在视图里面点击工具选项板，打开以后找到图案填充。点击一下图案中的实体填充，然后在要上色的地方单击一下。实体颜色显示的黑色，但并不是说一定就是黑色，而是依据背景色来的，因为我的背景色是白色，所以填充的也是白色。

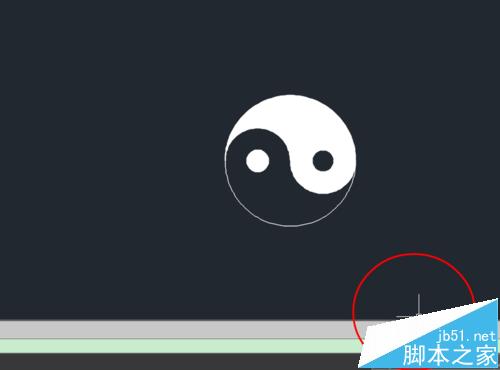

7、关闭图形栅格来看一下最后的结果，太极图已经全部完成了。我这里只填充了白色的圆和大圆白色的一半，另外一半由于背景色是黑灰色了，所以就不填充了。可以在图案填充里面找到喜欢的颜色进行填充。
