对于大部分的工程技术人员来说，CAD是我们经常使用的制图工具，在制图过程中经常会遇到一个图形无法在CAD的界面中全部显示出来，许多初学者无法知道该如何解决，现在就画一个20米×30米的矩形来说明如何设置图形界限。

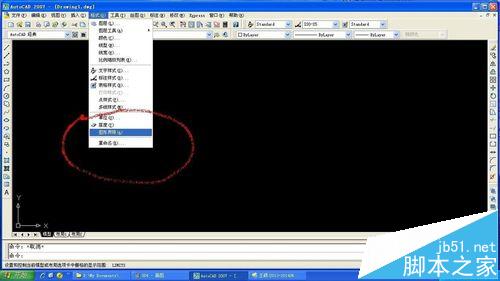

1、打开CAD，在“格式”菜单中找到“图形界限”命令，左键单击。

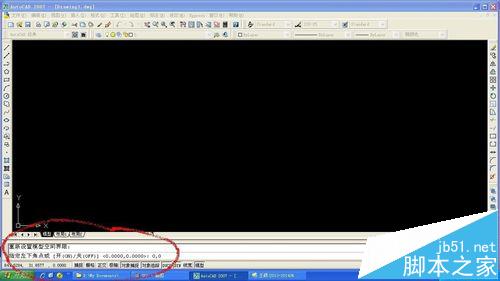

2、在下方命令输入框里用键盘输入“0,0”，然后按回车键。（定义图形界限的左下方坐标）

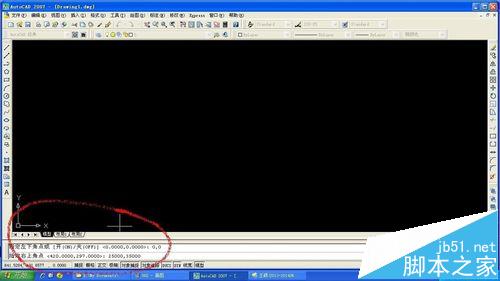

3、在下方命令输入框里用键盘输入“25000,35000”，然后按回车键。（定义图形界限的右上方坐标，比需要画的图形大出5米左右）

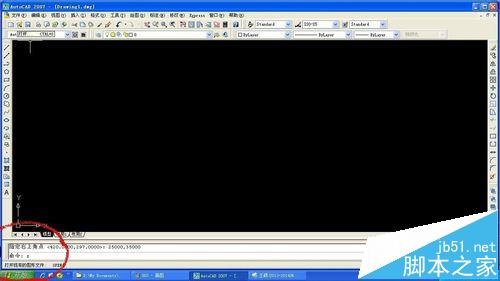

4、在下方命令输入框内输入“z”，然后按回车键。

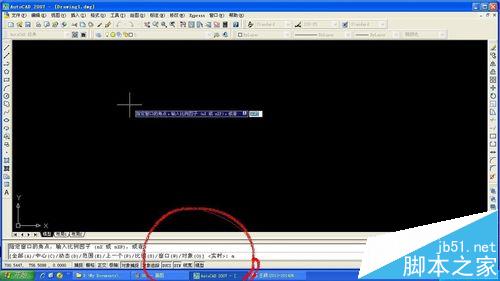

5、在下方命令输入框内输入“a”，然后按回车键。

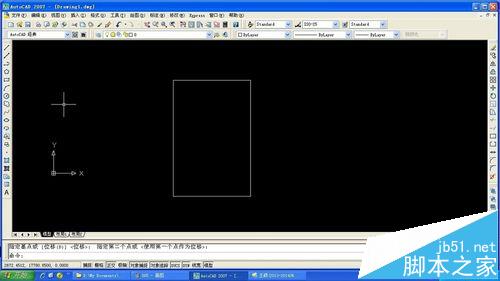

6、现在就可以画自己需要的图形了。
