CAD对于我们来说，是一个非常不错的软件，不经对于我们土建专业还是机械专业，对于CAD的使用都是非常重要的，所以说，我们还是需要好好学习这个软件的。对于我们机械专业来说，机械图层的建立时最最基础的一环，所以我们下面学习一下CAD机械图层怎么建吧。

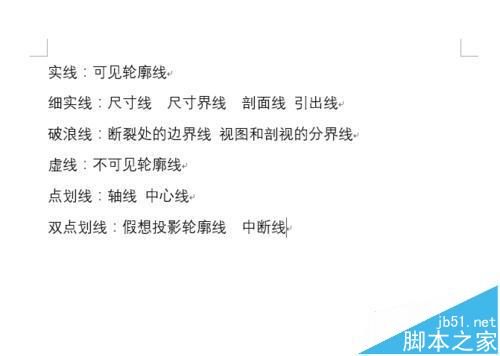

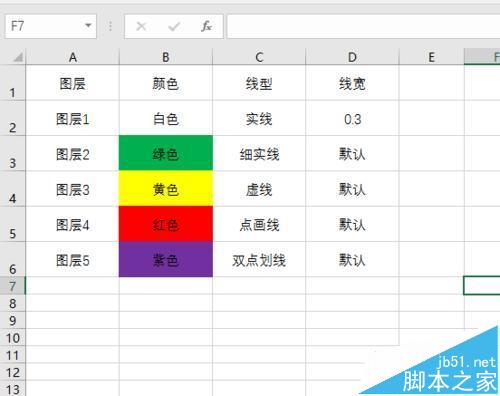

1、首先我们看一下，我们机械图层设置需要那些信息，以及我们的标准是什么，这里我们需要的是五个图层，然后每个图层的设置的线段设置以及我们的颜色设置，都是按照下面的标准来的。
实线：可见轮廓线
细实线：尺寸线 尺寸界线 剖面线 引出线
破浪线：断裂处的边界线 视图和剖视的分界线
虚线：不可见轮廓线
点划线：轴线 中心线
双点划线：假想投影轮廓线 中断线

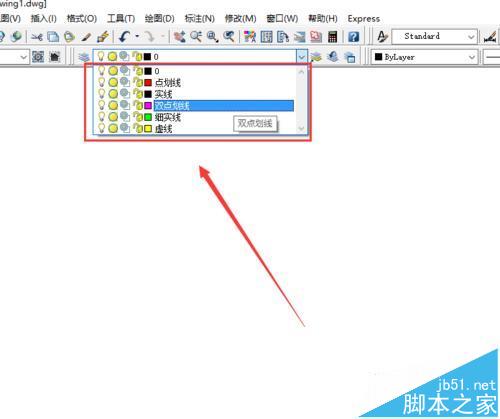

2、基本上来说，我们每个线段都代表的是不同的类型，所以我们画图的时候需要按照这些来选择我们的图层。

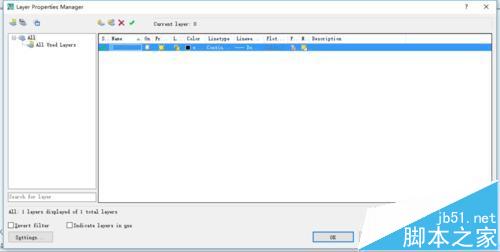

3、首先我们需要打开我们的CAD软件，然后进入图层设置，这里我们可以输入我们快捷键LA进入，或者我们也是可以直接点击图层进入图层建立的。对于我们来说，根据自己的爱好进入就可以了。

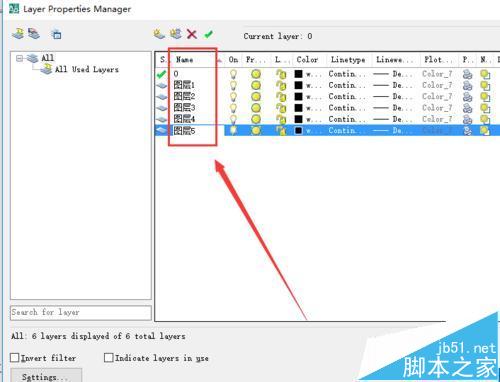

4、然后我们就是需要建立5个图层，对于我们来说，这五个图层会分别代表的不同的东西，方法就是点击图层新建图层图标，然后建立五个，然后按F2来经行我们的图层命名，这里根据自己的喜好容易记住来设置就可以了。

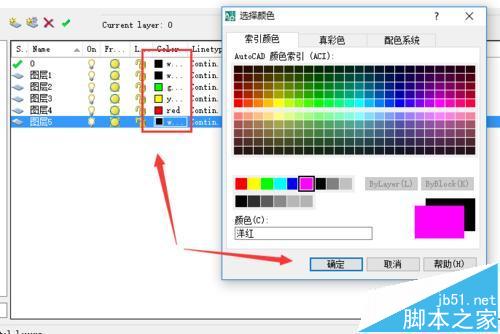

5、然后我们就是选择我们每个图层的线段的颜色涉资，这里我们的0图层是不需要我们设置的，对于我们来说，0图层是不能够改名的，所以我们一般不用，然后其他的就根据标准设置颜色就可以了。
6、然后我们就是线型的选择，这里我们的实线是不需要改变的额，
虚线的设置就是选择ISO dash
点画线 设置就是选择ISO long-dash dot
双点划线设置就是选择phantom（.5x）

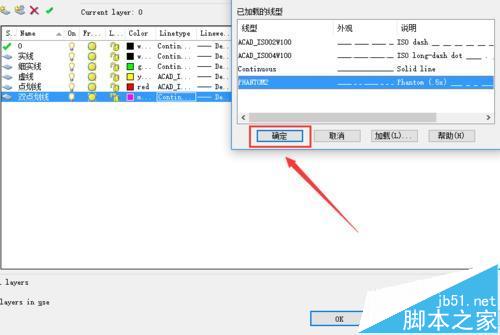

这些线型就是点击加载，然后我们对照上面选择对应的线段就可以了。

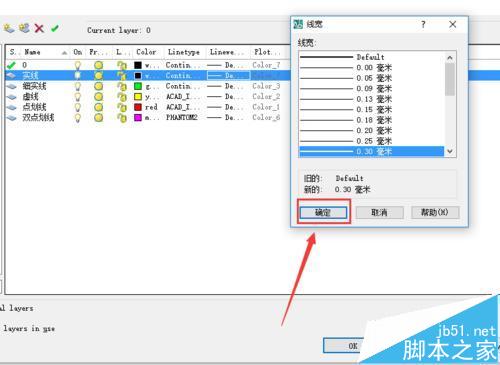

7、然后我们就是对线宽的设置了，这里我们可以看到我们只需要对实线的线宽设置一下就可以了，实线的线宽设置成为0.3，默认的线宽是0.1，如果我们选择不同的纸张的话，那么我们就需要对应的线型经行改变。

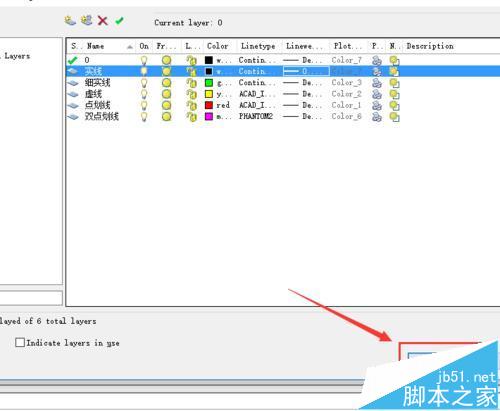

8、然后我们对上面的设置都设置完成了过后，我们就可以点击确定了。对于我们来说，如果我们有其他的设置线段或者附加线段的话，我们可以也是可以额外增加我们的图层的。然后就是根据大家来灵活的运用了。
9、然后我们就可以作图了，这里我们在做图的时候，根据自己画的不同，需要记住改变我们的图层，这里对于我们后面的修改也是有帮助的，所以说，图层不只是单单的方便画图，有时候对于我们的修改也是非常有帮助的。
