AUTOCAD绘图过程中，经常会使用到图层工具，AUTOCAD自带的图层管理器在操作上往往会有些不便，下面给大家介绍一款AUTOCAD图层管理插件，能够大大简化图层操作的步奏，提高绘图效率。
1、下载并解压AutoCAD图层管理插件hp_CAD_20110404.lsp（包含7个快捷键）：点击下载

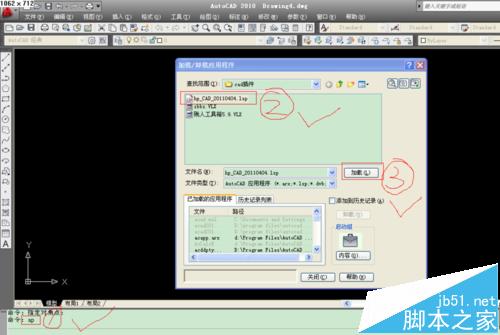

2、打开AutoCAD，在命令行输入ap命令—选择解压后的文件夹并加载插件

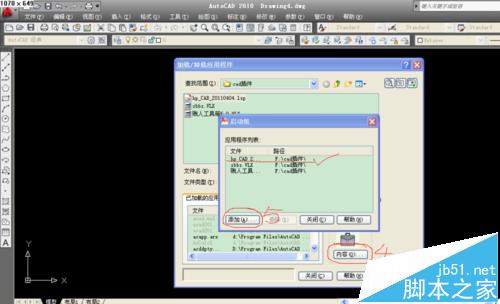

3、点击“内容”—“添加”—选择图层管理插件

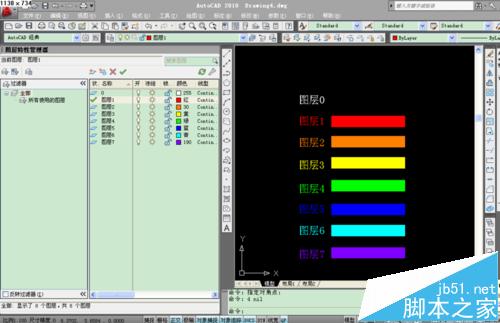

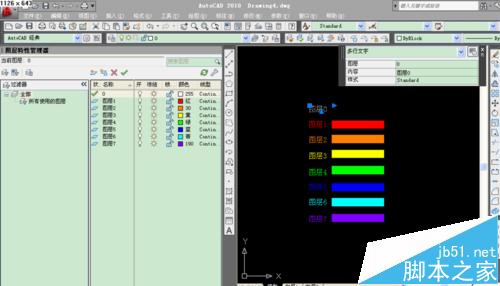

4、以上为插件加载过程，其他插件加载过程也是用这种方法。下面以一个简单的实例来说明下图层管理插件的使用，如图所示:在cad中分别建立8个图层，使用不同颜色来区分

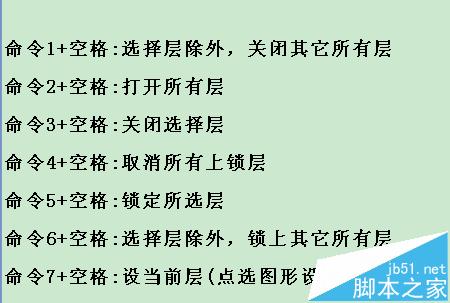

第一条命令讲解：1+空格
命令效果：选择层除外，关闭其它所有层

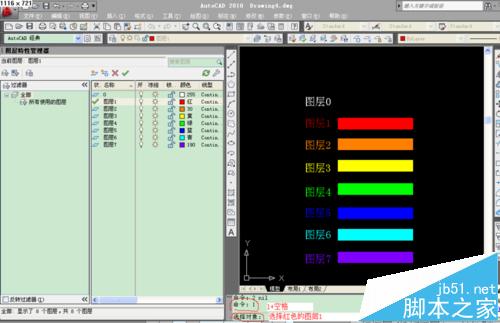

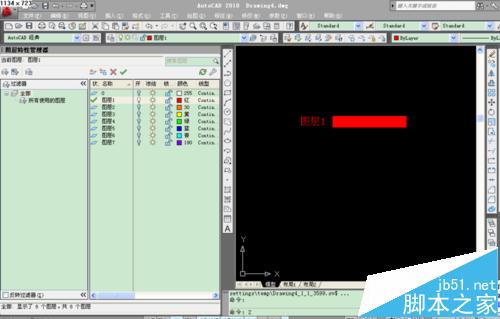

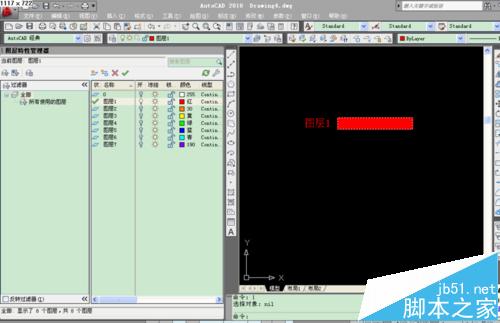

实际操作：在命令行输入：1 敲下空格键 选择红色的图层1，就会只显示图层1中的所有图形，其他图层元素全部隐藏，如图所示
第二条命令讲解：2+空格
命令效果：打开所有层

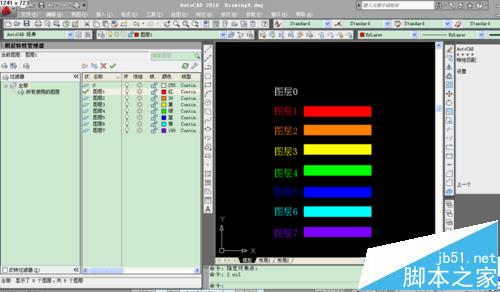

实际操作：在命令行输入：2 敲下空格键 所有隐藏的图层会全部被显示，如图所示
第三条命令讲解：3+空格
命令效果：关闭选择层

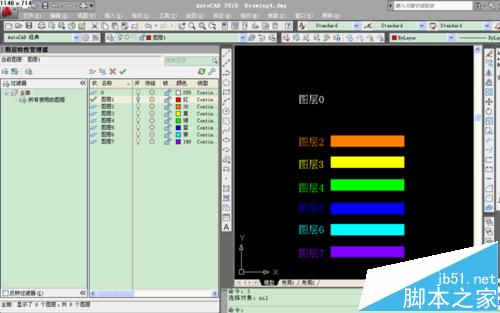

实际操作：在命令行输入：3 敲下空格键 选择红色的图层1，就会关闭图层1中的所有元素，其他图层元素正常显示，如图所示
第四条命令讲解：4+空格
命令效果：取消所有上锁层

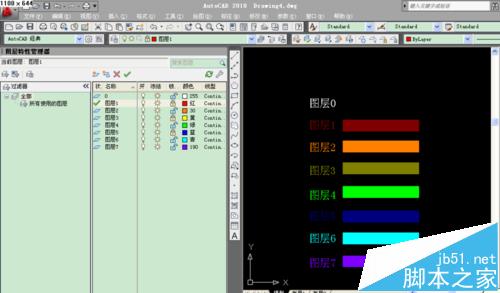

实际操作：在命令行输入：4 敲下空格键 所有上锁图层会全部被解锁，如图所示（我们预先把1 3 5图层锁定）
第五条命令讲解：5+空格
命令效果：锁定所选图层

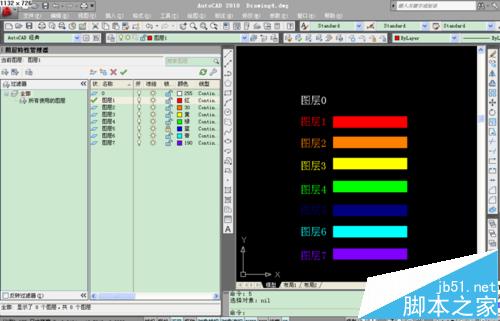

实际操作：在命令行输入：5 敲下空格键 选择蓝色的图层5，就会锁定图层5中的所有图形，其他图层元素正常显示，如图所示
第六条命令讲解：6+空格
命令效果：选择层除外，锁上其它所有层

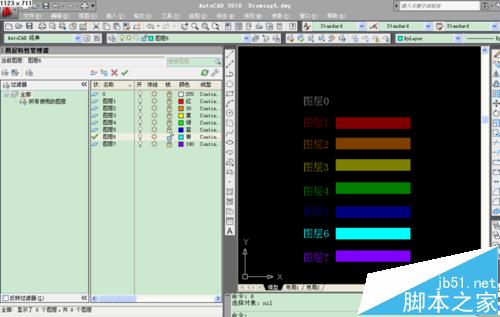

实际操作：在命令行输入：6 敲下空格键 选择青色的图层6，就会锁定除图层6外的其他所有图形，如图所示
第七条命令讲解：7+空格
命令效果：设当前层(点选图形设为当前层)

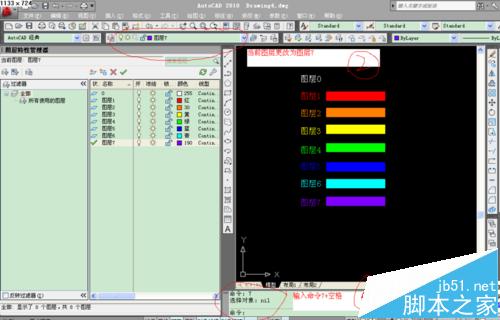

实际操作：在命令行输入：7 敲下空格键 选择紫色的图层7，就会将图层7设置为当前图层，如图所示
注意事项：工具加载后如无法使用，请重启AUTOCAD软件。
