在各种建筑绘图软件中，我们经常使用CAD绘图和天正绘图，两个绘图软件配合使用能够大大提高绘图效率和绘图的精准程度；在进行建筑图纸的绘制时，标高是一项十分重要的标注，能够让图纸更加具体。下面我们就来看看如何绘制基础图纸，以及对图纸进行标高标注。
一、基础图纸

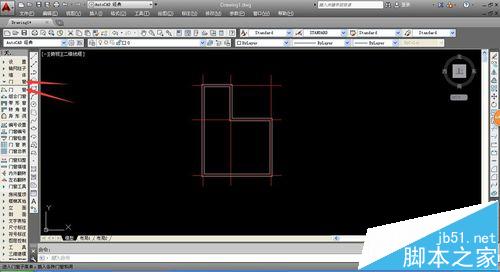

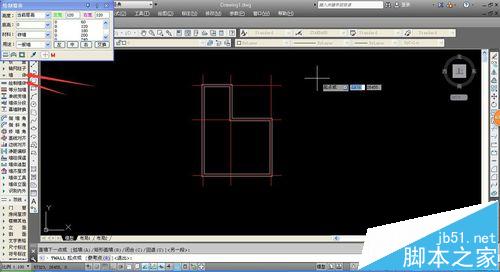

1、我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择“墙体——绘制墙体”进行墙线的添加，根据需要使用鼠标绘制即可。
2、完成墙线的绘制后，我们进行门窗的添加，选择“门窗——门窗”，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。

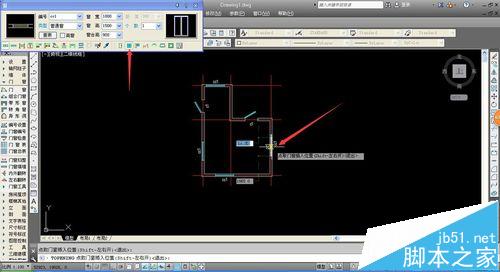

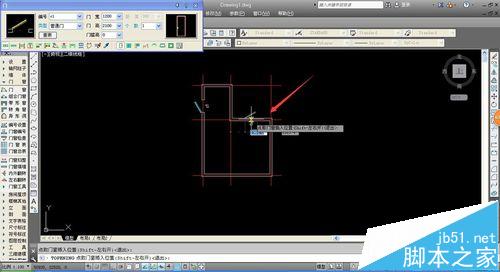

3、完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。
4、在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击“窗”，开始进行窗户的添加，选择合适的位置点击鼠标即可。

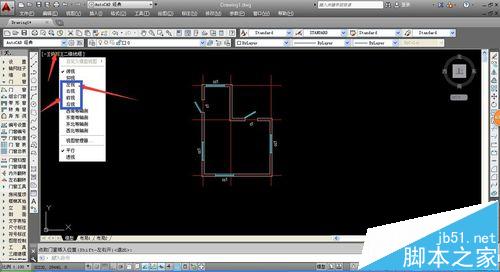

5、当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击“俯视”，调整视角，从而获得不同的图纸。

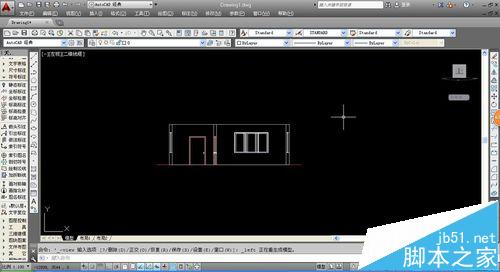

6、在弹出的视角调整选项中，我们可以选择各种不同的视角，多为建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。
二、标注标高
1、完成基础图纸的绘制后，我们即可进行图纸标高的标注，标高的标注要在平面图中绘制，将图纸调整为俯视平面图，选择“符号标注——标高标注”。

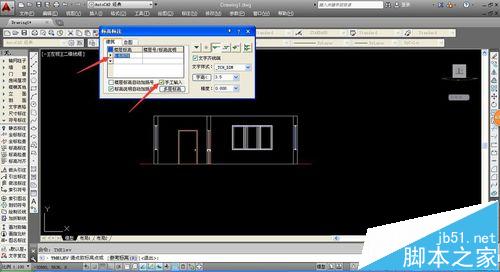

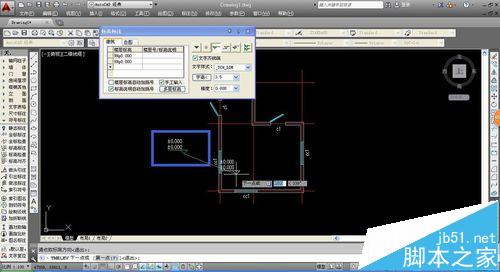

2、进行标高标注，我们需要首先标注±0.000，在弹出的设置窗口中，我们选中“手动输入”，随后在上方的标高栏中输入“%%p0.000”。

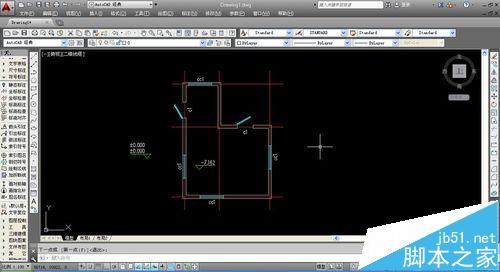

3、输入“%%P0.000”后，我们将鼠标移动到合适的位置，系统就会自动出现±0.000的提示样式，选择合适的位置即可单击鼠标确定输入。

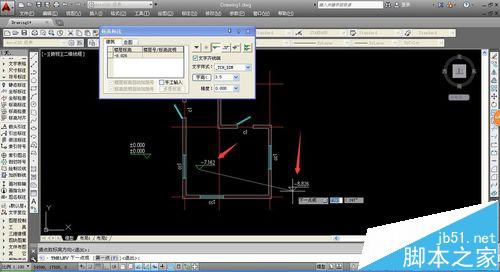

4、确定±0.000的标高标注后，我们即可进行其他位置的标注，将“手动输入”的选项勾掉，系统就会自动根据±0.000进行其他地点的标注。

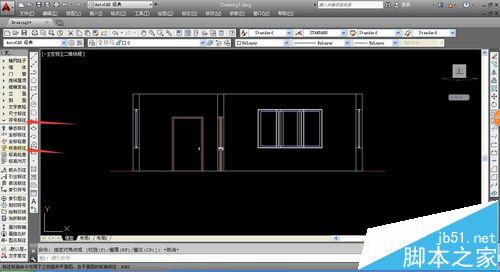

5、在合适的位置完成标高标注后，我们就完成了基础图纸和标高的标注，在俯视平面图上标注的标高，在立面图中不会进行显示，因此在绘制立面图时，要单独进行标注。
注意事项：在进行图纸绘制时，要经常进行保存，避免数据丢失。
