CAD对于我们来说是一款比较常用的办公软件，在我们才开始学习CAD的时候，会发现这软件是非常困难的，不过只有我们认认真真的学习，是完全可以掌握这个软件的。下面教教大家标注轴号以及快速标注轴号的方法。

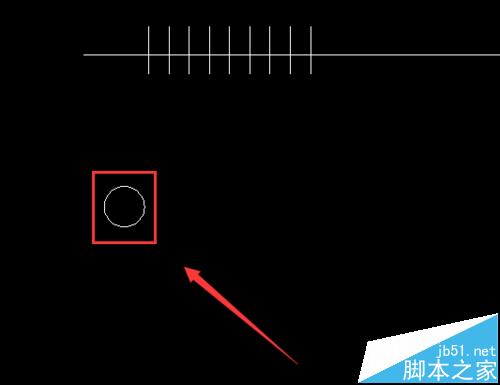

1、我们使用快捷标注轴线编号的方法就是使用块来完成的。首先需要在CAD当中画一个轴线编号的圆，这里根据自己图纸的要求来画。圆的半径一般来说不要太大也不要太小，1：1的一般画100-300就差不多了。

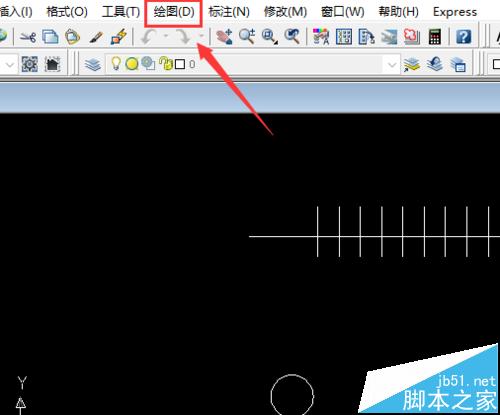

2、然后我们点击CAD界面上的工具栏，上面找到绘图选项，然后我们点击它。

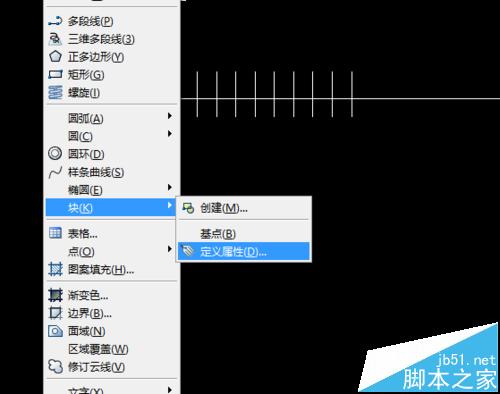

3、然后会出现一个下拉框，这里我们需要在下拉框中选择块的选项，然后会弹出一个选项，我们点击 定义属性。

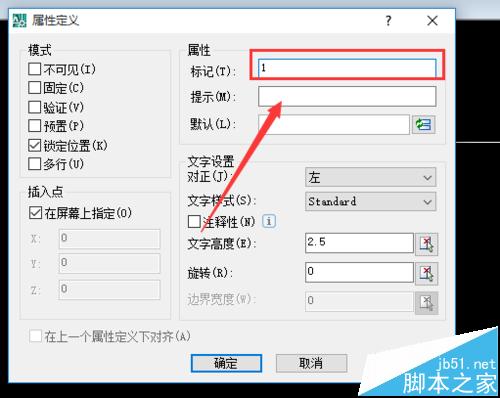

4、然后我们在属性栏的标记上面输入自己的编号，如果是纵向轴标号就输入数字，横向可以输入字母，这里根据自己的选择。

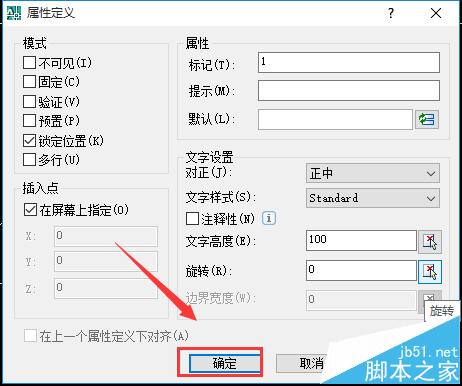

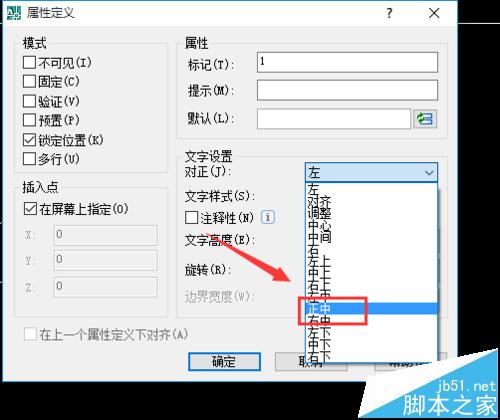

5、然后我们选择好文字的位置，因为我们数字放的位置的圆当中，所以我们位置一定要选择好，不然到时候出现不在圆心就比较难看了。所以我们选择正中。数字一般选择正中就可以了。
6、然后我们就是输入文字的高度，这个也是根据自己情况来输入的，如果没更改文字高度，你会发现之后的数字变得非常小。旋转角度一般是对于横向轴标设定的。

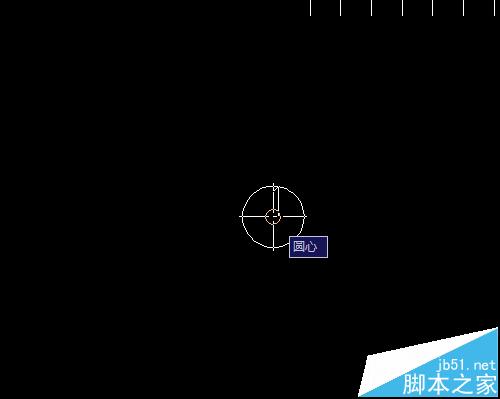

7、然后我们就是把这个数字放进圆当中去，这里我们需要在CAD对象捕捉上面设置勾选圆心，然后我们点击圆心就可以了。或者点击加回车键也是可以得。

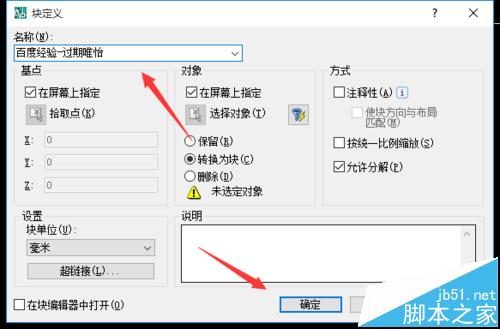

8、然后我们做的事情就是创建块，这里我们可以直接输入快捷键B，或者直接点击绘图--块-创建块也是可以得。然后输入自己好记的名字。点击确定。

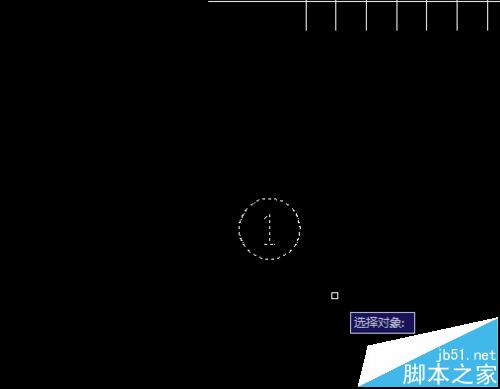

9、然后我们选择块的基点和对象，这里一般来说基点选择圆心正上方的圆的边缘，也就是圆心轴线与圆的交点，这样我们到时候插入比较方便。

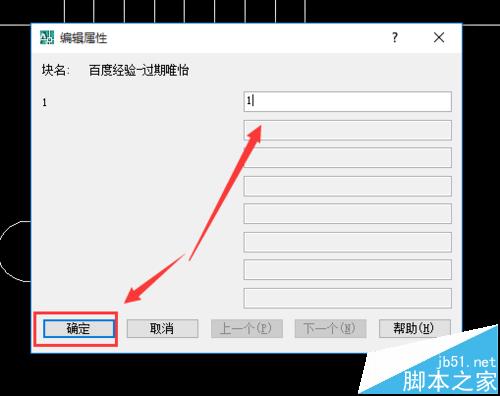

10、块设置完后，按下回车键或者空格键，我们就会进入到这个界面，这里我们输入我们的编码就可以了。然后点击确定，如果是字母也就输入字母。

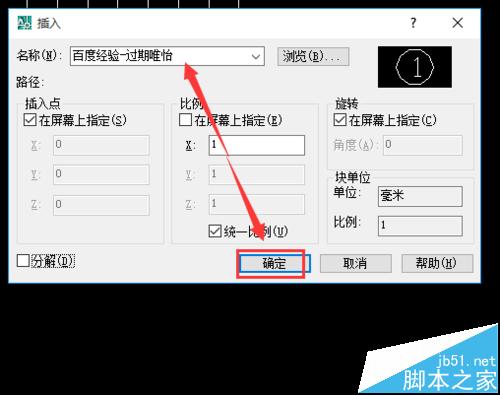

11、然后我们就是插入我们刚才设置的块，这里我们直接输入快捷命令：I,然后我们选择我们上面的块，左下方的分解不要勾选，也可以勾选推荐不勾选。然后我们点击确定。

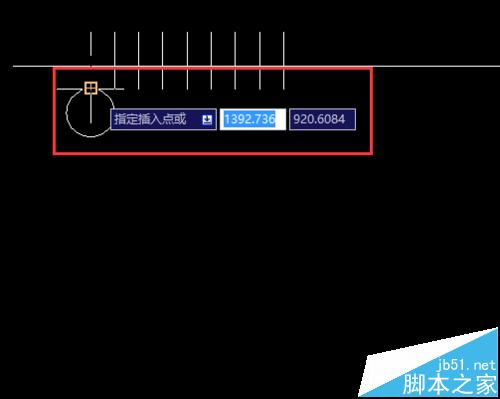

12、然后我们找到块的切入点，这里我们找的点就是轴线上的端点就可以了，然后调整角度，点击确定或者回车键空格键都是可以得。

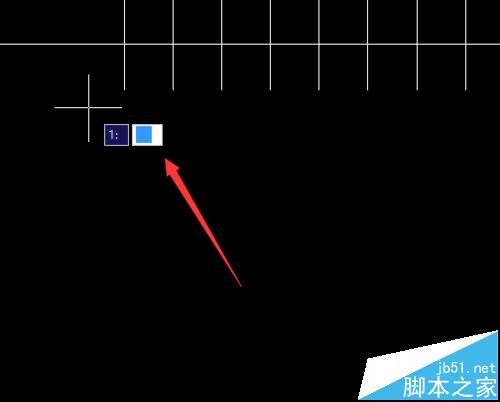

13、然后我们就是输入我们的编号数字，这里可以输入数字也是可以输入字母或者分数的，看自己的图纸要求什么就输入什么。
14、最后就可以看到这种的轴线编号了。我们在创建块过后就不用再重复上面创建块的步骤了，直接插入块就可以了。
