CAD是我们很多办公所需要的一款软件，我们在平时画CAD施工图纸的时候，我们经常会用到的一个就是图纸框的绘制，那么我们平时使用到的绘图框是怎么在CAD当中制作的呢，下面就教教大家吧。
1、首先我们需要知道就是我们绘图纸的组成，首先我们需要知道我们的图纸框的大小，一般来说都是A4,A3,A2,A1,A0，这几种纸张，然后就是然后就是图框的大小也就是内框，内框主要是绘图所用的，外框和内框之间的就是装订或者其他所用的。

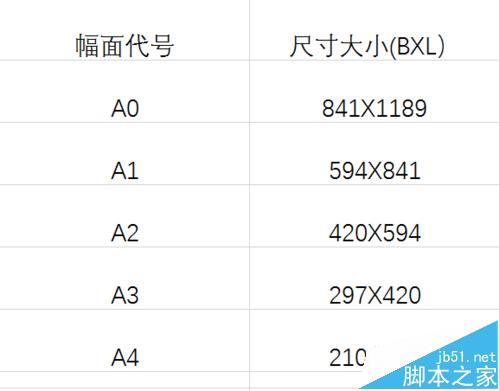

2、下面小编把所有尺寸的纸张尺寸给大家分享一下，对于我们经常绘图的同学基本上都要熟记我们常用的图纸。这样方便我们平时使用和绘图。一般常用的就是A4,A3,A2，其他的都是很少用的，了解就可以了。

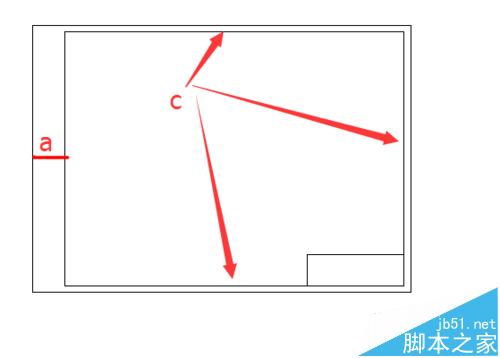

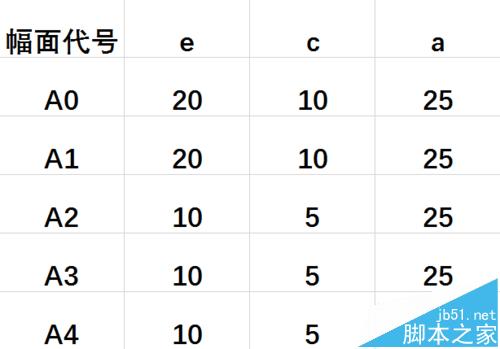

3、然后就是装订区域，也就是a，基本上a都是25mm的装订宽度，所以这个就是很好记了，之后就是C了，对于我们来说，不同的尺寸的纸张对于的C是不一样的，我们需要记住，如果我们没有要求装订的话，我们的a就改成e就可以了。

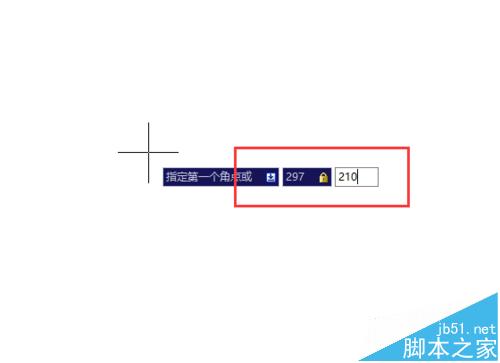

4、然后我们就是用CAD画出我们的外框大小，这里查询上面所给的尺寸用矩形命令画出就可以了，这里我们用矩形命令REC，然后按回车，确定第一个点后输入我们的长度按逗号再输入宽度，按空格就可以了，例如我们A4的，就REC 空格 确定第一个点 输入297按逗号 再输入210 空格就可以了。

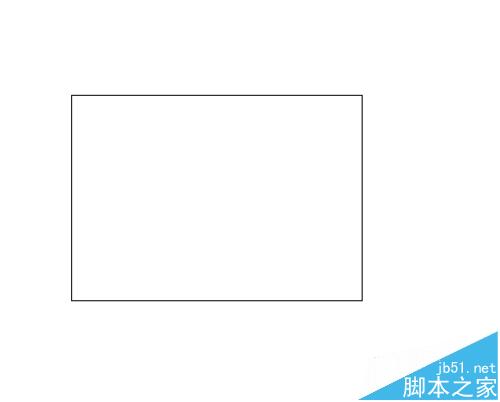

5、这样我们的外框就完成了，接下来我们就是内框的画法了。相对于外框来说就比较麻烦一些了。

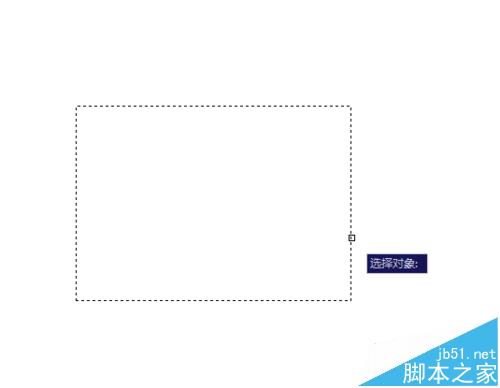

6、然后我们就是画内框了，对于我们来说，内框的画法有很多，可以直接量距离画矩形框，不过有些麻烦，下面交大家一个比较简单的方法。我们首先用分解把整个矩形框分解了，这里可以输入快捷命令X。然后选择矩形框按回车键就可以了。

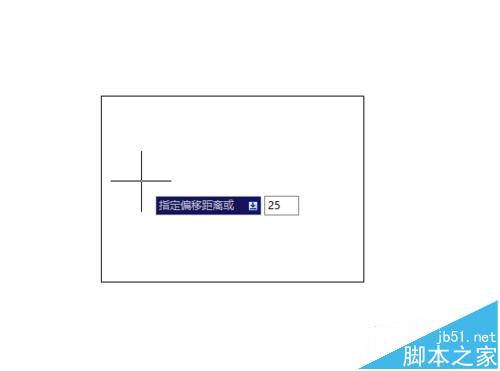

7、我们把外框全部分解过后，就需要使用的就是偏移，我们直接按O就可以了，然后输入偏移距离，这里直接输入我们的aec的距离，然后对应的线条经行偏移就可以了。

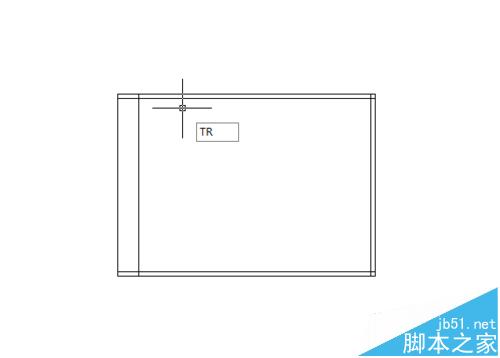

8、例如我们A4有装的框的话，我们就需要偏移25mm，然后偏移过来就可以了。当我们把每条直线都经行偏移过后，就需要我们经行删减多余的线条，这里使用到的快捷命令就是TR。然后删除多余的线条即可。

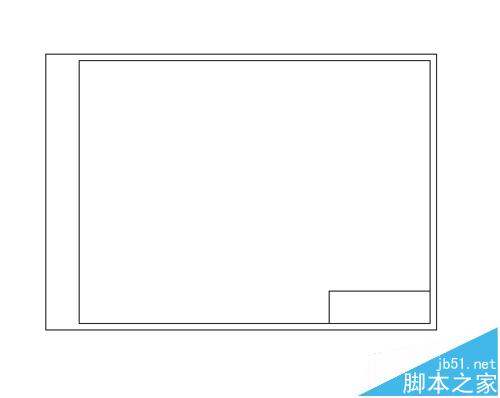

9、这样我们的外框和内框都画好了，之后就是画我们的姓名日期等标注框了。这里我们就可以使用直线直接绘制就可以了，然后在建立一个新的图层画图就完成我们的绘图框了。
