在建筑绘图中，CAD是最经常使用的绘制工具，在绘制CAD建筑图纸中，墙体作为区分内外的主要部件，但是，在墙体之外还有很重要的一部分“散水”，散水是一个坡形的构造，能够在雨天起到排水的作用，因此称为“散水”，下面我们就来看看如何使用CAD绘制散水。

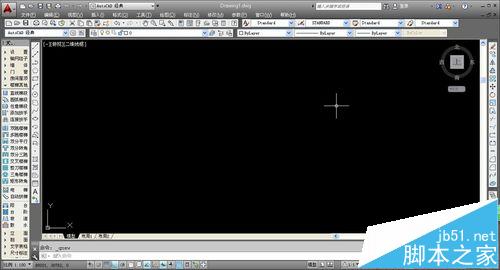

1、首先，使用天正绘图打开CAD绘图软件，这样在CAD页面就会出现额外的绘图插件，能够帮助我们快速的绘制建筑图纸。

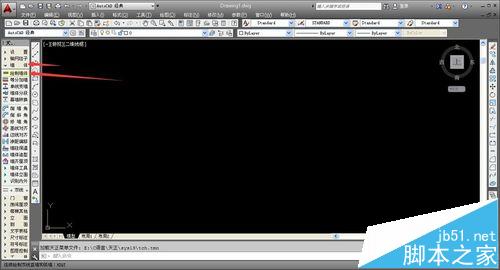

2、散水的绘制，需要以墙体为基础，因此我们先绘制墙体，在左侧工具栏选择“墙体——绘制墙体”，系统会弹出墙体的设置窗口，即可开始进行墙体的绘制。

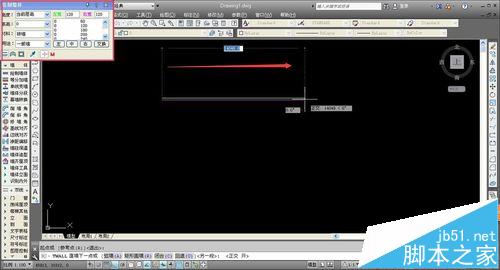

3、选定工具后，在绘图页面的左上角会出现墙体的设置页面，可以对墙体的宽度等具体属性进行设置，设置完成后，将鼠标移动到绘图处，即可开始进行墙体的绘制。

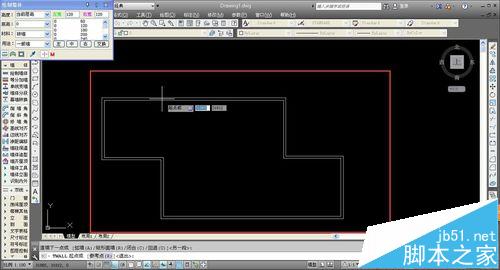

4、单击鼠标进行绘制，第一次单击鼠标为设置墙体的起点，随后拖动鼠标系统会出现墙体的线条提示，第二次点击鼠标即可设置墙体的终点，并输出墙体线条。

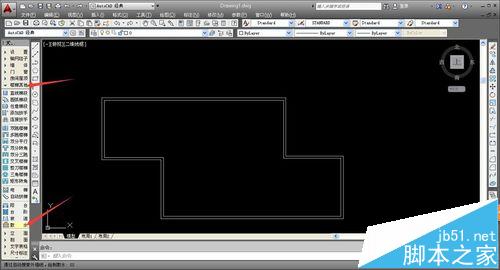

5、完成墙体后，即可进行散水的绘制，在左侧工具栏中选择“楼梯其他——散水”选中散水工具，系统会自动弹出散水的设置窗口。

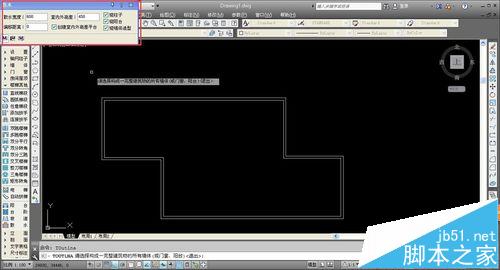

6、在散水的设置页面，用户可以自行设置散水宽度以及室内外高差等，多数情况使用默认数据即可，标准绘图时可以进行自行输出。

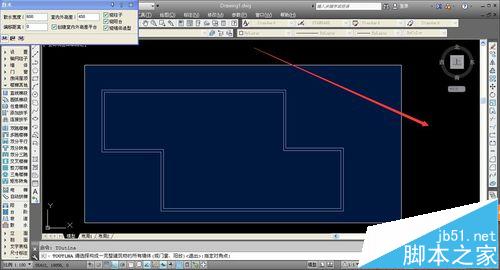

7、完成散水的设置后，将鼠标移动至绘图处，单击鼠标并拖动，将整个墙体都圈起来，散水工具会自动锁定墙线，圈起来后松开鼠标。

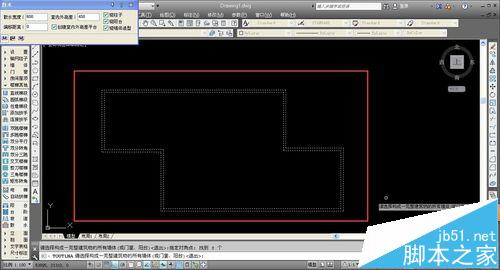

8、系统会将锁定后的墙线进行提示性的虚线处理，虚线的地方系统都会自动添加散水，用户按下键盘的空格键，即可输出散水。

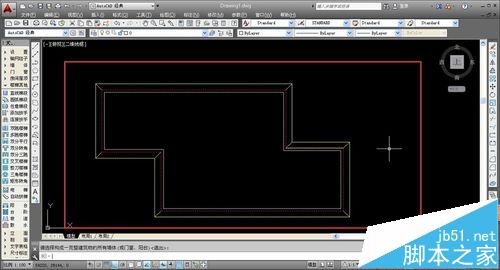

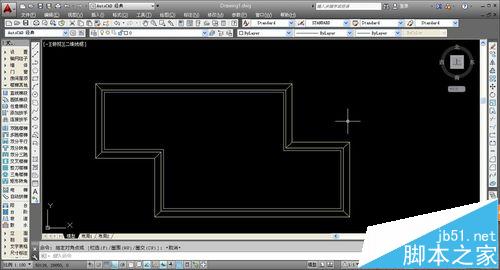

9、散水系统默认为黄色，并拥有特定的线条，很容易区分，散水为一个坡道，在每一个墙角都会出现一个斜线，表明散水的坡道，可以依据此特点区别散水。
10、在散水输入完毕后，墙体还是属于选定状态，双击空白区域即可取消选定，回到正常状态；散水在很多民用建筑中经常使用，在标准绘制时要时刻注意。
注意事项：在进行CAD绘图时，要时刻保存，以防数据丢失。
