在CAD操作过程中，有些时候需要插入一些外部得出图片，插入的方式有多种，不同的方式有不同的出优势，下面讲如何插入图片。
方法一、插入法

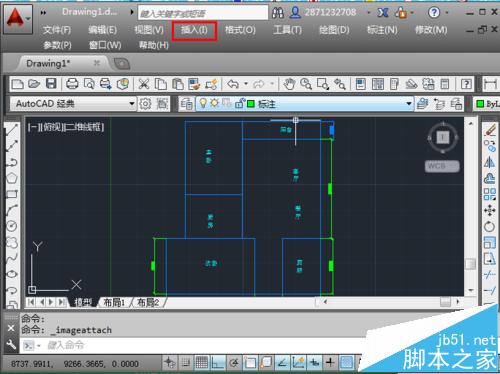

1、这个方式看似复杂一些，但是比较规范，从坐起来也很快捷，打开cad，点击“插入”。

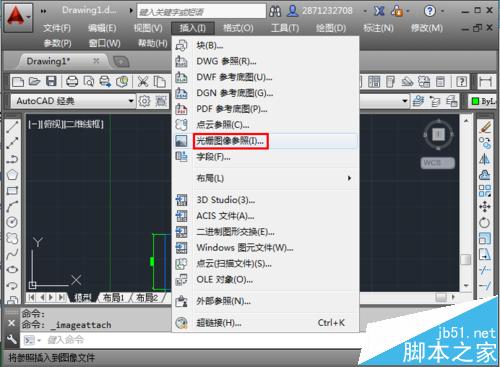

2、在弹出的插入栏目中，点击“光栅图像参照”。

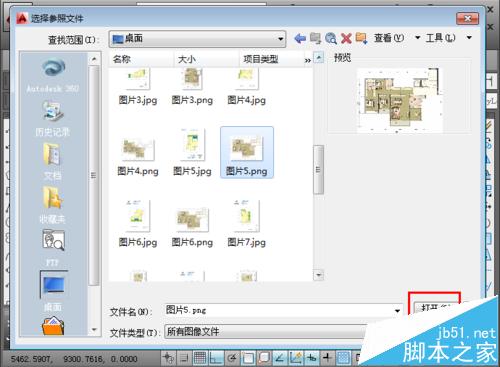

3、弹出选择参照文件选项卡，找到需要插入的图像，点击“打开”。

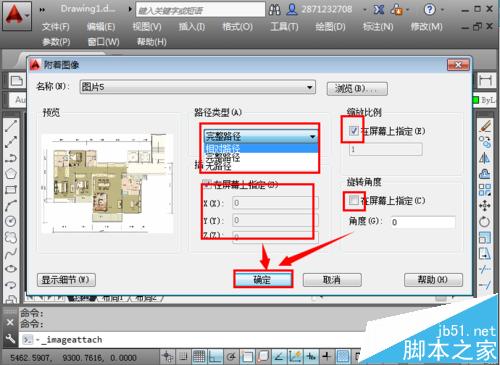

4、这里可以进行各种个性化的设置，注意，由于插入的图片一般默认有插入的路径，如果你的源文件更改，也就是原来的图片位置改动，很可能导致这个插入的图片不能够在CAD中显示，因此，如果不是想他们关联，点击“无路径”；这里还可以指定插入的比例，旋转的角度等，选择完毕，点击“确定”。

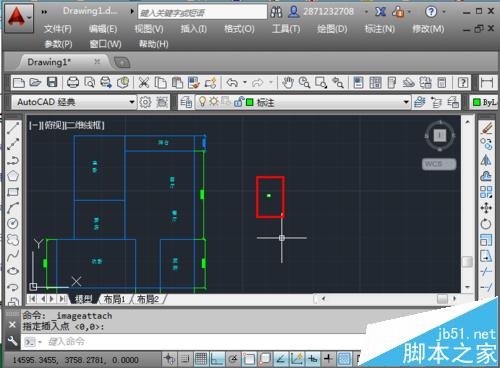

5、返回到绘图界面，指定插入点插入图片，由于插入的图显示的太小，可以将它放大。

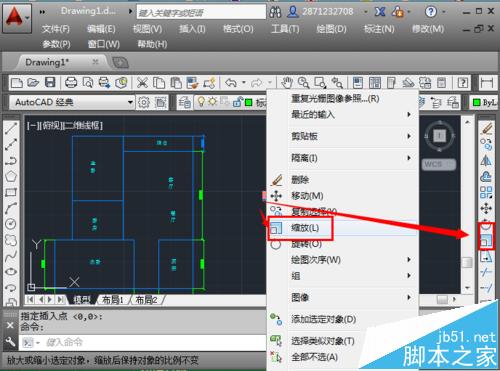

6、点击这个图片，然后点击右键，点击“缩放”，也可以点击右面的修改菜单栏的“缩放”。

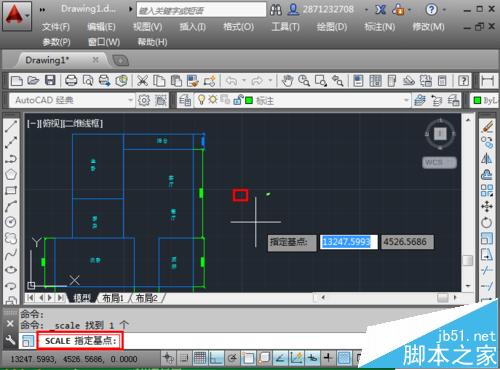

7、这里和第一个方式一样，这里先指定缩放的“基点”，点击想选择的基点。
8、输入缩放比例，然后回车，返回到绘图界面。

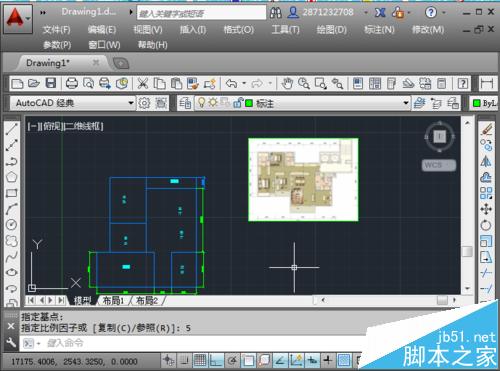

9、可以发现，图片已经更改了大小，如果大小不适合，可以按照方才的方式进行缩放即可。
方法二、直接复制粘贴法

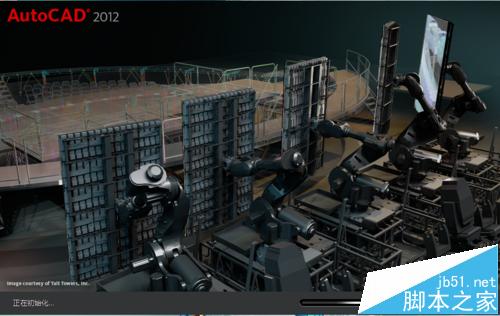

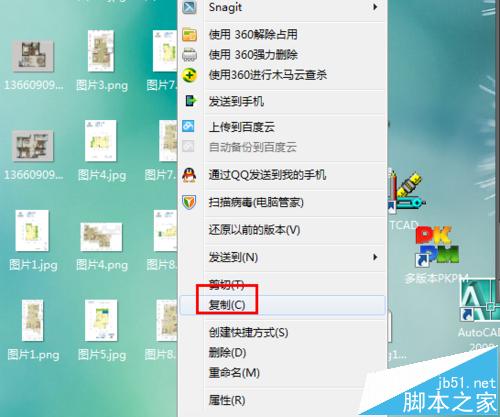

1、这种方式大家比较熟悉，但是绝对不推荐，不信你可以试试，看看是不是要出问题。但还是介绍一下，这个方式比较适合刚开始使用CAD时使用，因为操作时，会有一些不是很方便的东西，但是操作很快，也符合人们的电脑操作习惯。这里以CAD2012为例，其他版本的操作一样。打开cad；选择想插入的图片，进行复制。

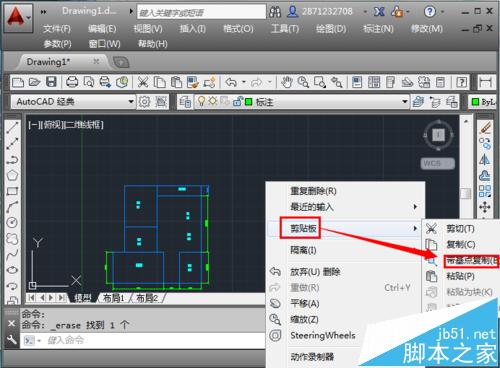

2、进入CAD界面，点击右键，弹出快捷操作方式，然后点击“剪贴板”，在弹出来的快捷方式中，点击“带基点复制”。

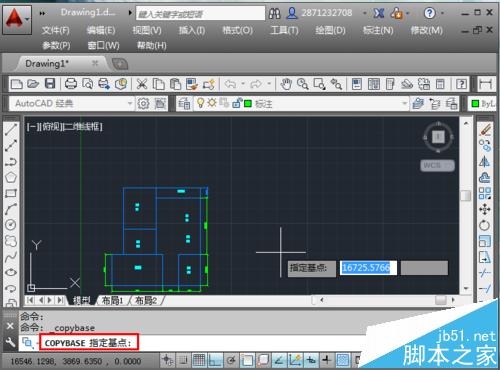

3、这时候要求指定基点，点击一个打算粘贴图片的地方来指定出基点。

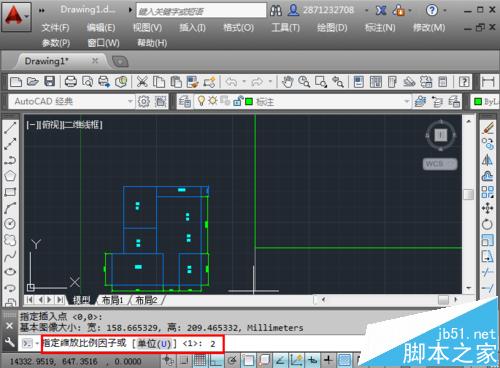

4、指定基点之后，要求“指定缩放比例因子”，也就是图片缩放的大小比例，在下方命令栏输入想输入的比例，然后点击“回车”。

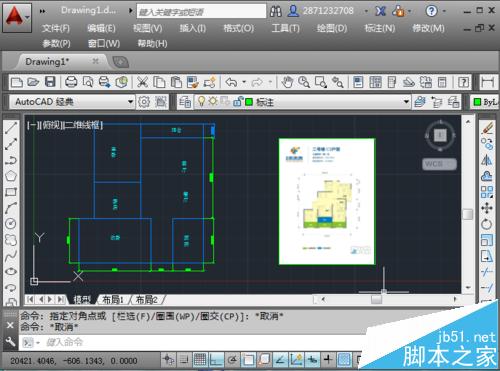

5、输入完成，一个图片粘贴好了。温馨提示：这个方式大家认为比较简单，但是有着潜藏的危险，也就是如果你将原来位置的图片移动、删除等，CAD中图片一般会出问题不能显示了，因为这个默认为有插入路径的，更改了图片的位置可能插入的cad图就不能正常显示了，因此建议初学者不要采用这个方式。如果是重要的唯一的图片粘贴，会得不偿失。建议使用方法2.
