初学CAD的朋友会发现，明明设置了线的粗细，为何在主界面中还是看不出来，下文为你解答这一疑问。

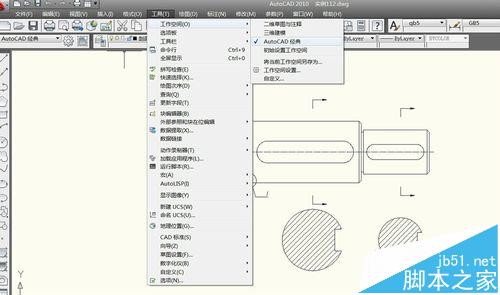

1、打开CAD及要修改的文件，先确保是在CAD经典模式，点击上方工具栏：工具-工作空间-AUTO CAD 经典

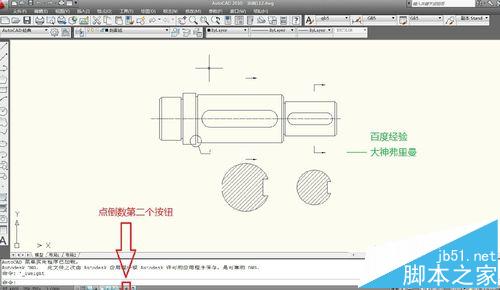

2、切换至经典模式后，请点击界面最下方的“显示/隐藏线宽”按钮。如图所示：

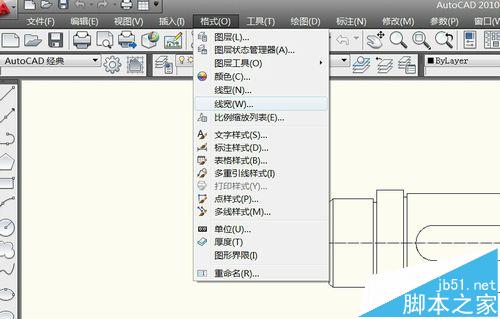

3、另外，也可以在工具栏中点击“格式”-“线宽”。

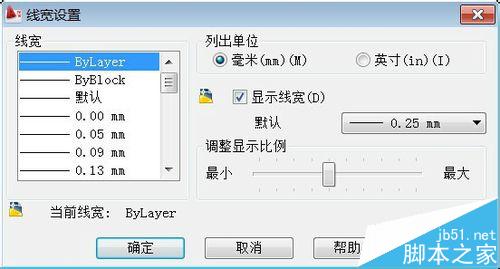

4、在弹出的“线宽设置”对话框中勾选“显示线宽”。
5、完成以上其中一项操作，回到主界面就会发现线条已按原先设定的变粗了。
注意事项：需要显示线宽的另外一个前提是线的粗细已事先设定好，如果全部是默认粗细，就算显示线宽也无法分辨哪些需要用粗线。
