在平日工作过程中，经常要进行网上交流，截图是交流常用的方式，那么，如何在CAD图纸上截图呢？下面结合自己的工作经验，对CAD截图做一下总结，希望对初学者有所帮助。

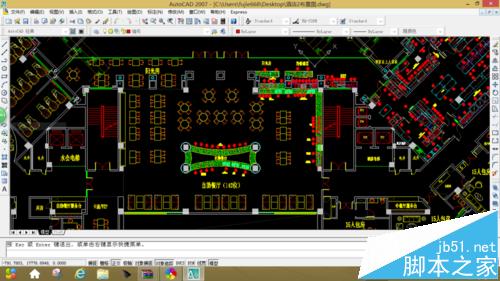

1、用AutoCAD软件打开待截图的CAD图纸：首先我们在装有AutoCAD软件的电脑上，打开需要截图的CAD图纸。

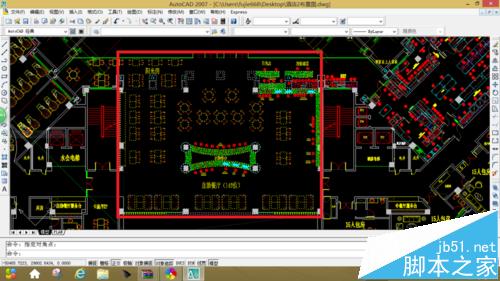

2、用鼠标选择需要截图的区域：按鼠标左键不放，在CAD图纸上选取需要截图的区域，放开鼠标左键，再点击一次鼠标左键对所选截图区域进行确认。如图红框区域为待截图区域。

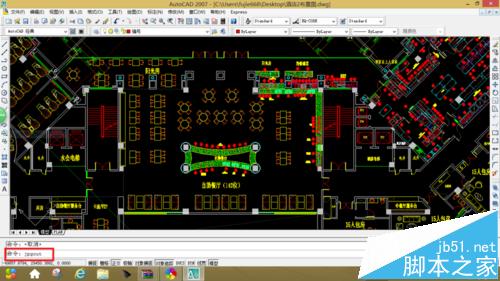

3、在AutoCad软件输入命令“JPGOUT”：选择好需要截图的区域后，在软件左下角命令栏内输入命令“JPGOUT”按回车键确定。

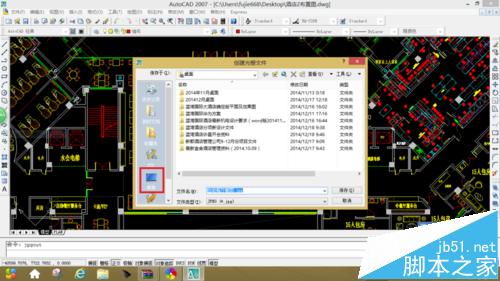

4、选择截图保存在电脑中的位置：在弹出的“创建光栅文件”菜单左侧选择截图保存在电脑中的位置，本例中选择“桌面”为保存位置，如图红框区域内，点击即可。

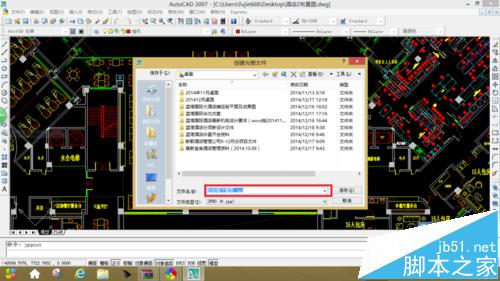

5、确定截图保存使用的名字：为了查找和记忆方便，我们可以给截图取个容易记的名字，在”创建光栅文件“菜单如图红框区域内输入就可以了。

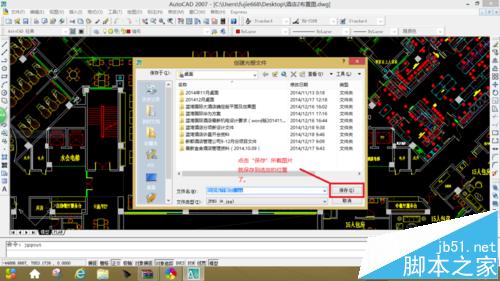

6、保存截图：输入完截图的名字，按”保存“将截图保存到选定的位置。至此，截图工作完毕。

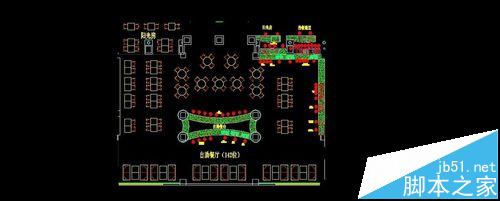

7、检查截图：在保存位置找到截图，打开检查一下截图是否满足需要，如果质量不符要求，请按1-6的步骤进行重新截图。
