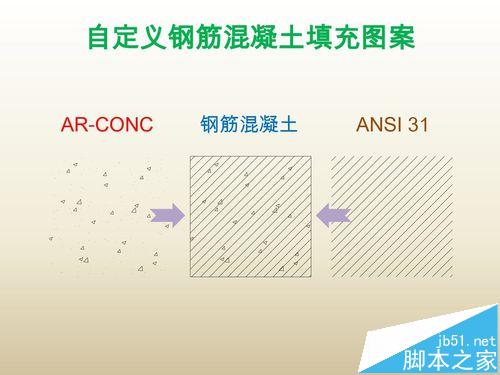

在建筑及相关行业的设计中，经常需要用到“钢筋混凝土”的填充图案。通常的做法是将“AR-CONC”与“ANSI 31”两种填充图案叠加在一起，从而形成“钢筋混凝土”的效果。但是这种做法需要填充两次，相应的编辑也要操作两次，实现起来相对复杂。下面介绍一种自定义“钢筋混凝土”填充图案的方法，达到一劳永逸的效果。
一、找到填充图案配置的文件，也就是“acadiso.pat”或“acad.pat”（前者为公制，后者为英制）。
方法一：文件在Win 7系统中位于“C:\Users\用户名\AppData\Roaming\Autodesk\AutoCAD 2014\R19.1\chs\Support”，在XP系统中则位于“C:\Documentsand Settings\用户名\Application Data\Autodesk\AutoCAD\R17.0\chs\Support”。

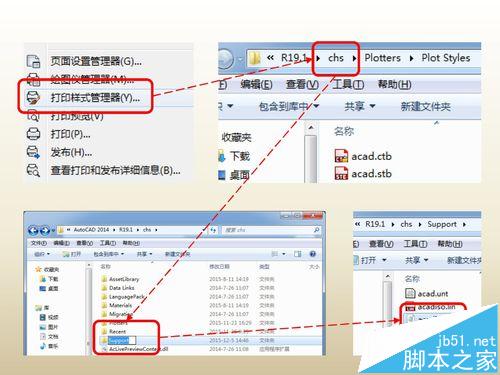

方法二：你嫌麻烦，这里还有一个简便的方法找到这两个文件：在cad“文件”菜单中点击“打印样式管理器”，跳出Plot Styles文件夹，再向上返回两级到达“chs”文件夹，然后在此文件夹中找到“support”文件夹并进入，此时就可以找到两个后缀名为“.pat”的文件了。
二、下面简单介绍一下填充图案配置文件的格式，以便大家在操作时不致出错，高手可略过。

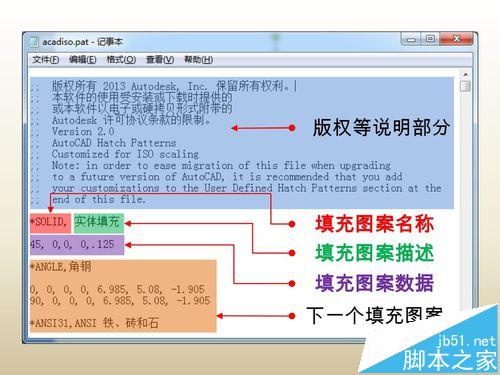

如下图中以公制文件为例，红色阴影部分前面的星号为一段图案代码的开始标记，紧跟其后的字母为填充图案的名称，用以显示在cad填充命令中；绿色阴影部分为图案的说明描述；下一行紫色部分为填充图案的数据，包含了图案的角度、长度、间距等信息。每个图案的数据从一个“*”开始，直至下一个“*”前结束。
三、、现在开始自定义填充图案。

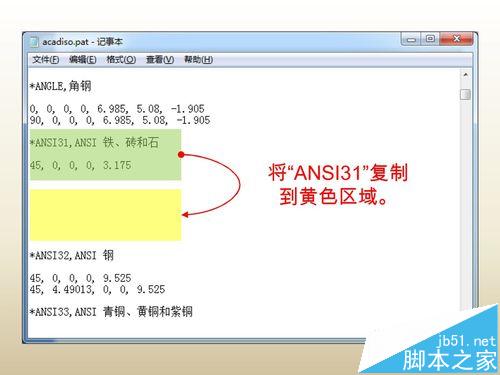

1、将“ANSI31”图案的所有数据复制到记事本中的空白区域（即图中的黄色区域）。注意，一定不要插入到其他图案数据当中，以免造成混乱。

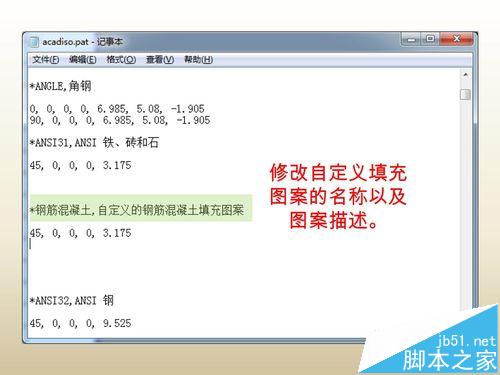

2、将填充图案的名称修改为“钢筋混凝土”，描述内容可随意填写。

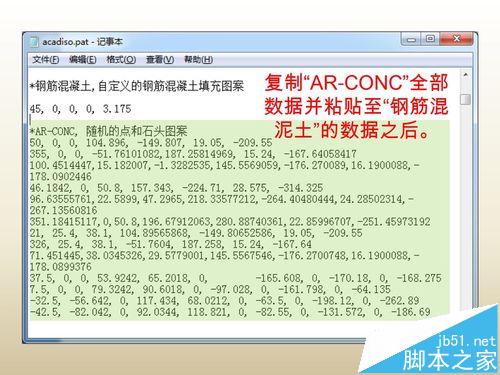

3、到“AR-CONC”数据，将其全部数据复制并粘贴至“钢筋混泥土”的数据之后。

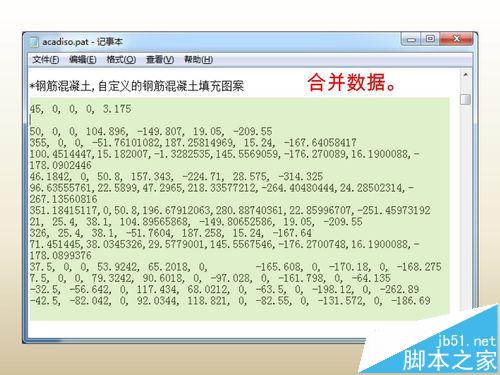

4、除“*AR-CONC,随机的点和石头图案”一行文字、合并数据，然后保存记事本（可暂不关闭记事本）。

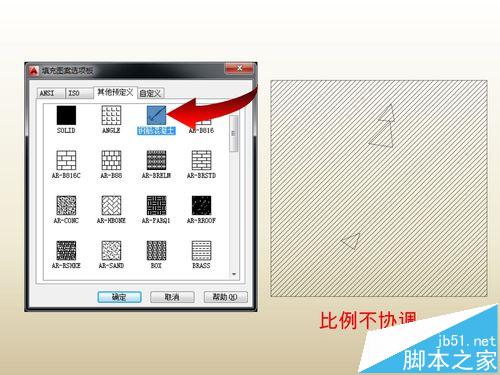

5、回CAD，调用填充命令，使用自定义的图案以检查其填充效果（如果未能找到刚刚定义的图案可以重新启动CAD）。从下图中可以看到两种图形显示比例不协调，斜线较密，需要进一步调整其比例。

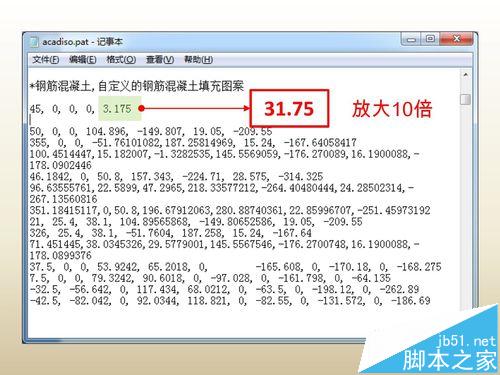

6、刚刚自定义的填充数据，将第一行数据尾端的“3.175”改为“31.75”，也就是放大了10倍。

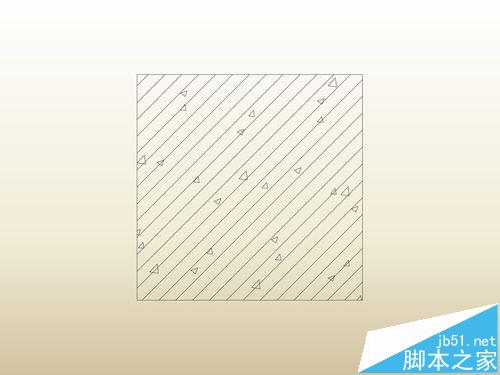

7、次检查填充效果，如仍不满意可继续参照上一步的方法调整，直至输出图案达到满意效果为止。
注意事项：“acadiso.pat”与“acad.pat”分别对应公制和英制，应根据绘图环境选择修改（如果不确定可对两者都进行修改）。
