相信大家在用CAD的时候，如果图层没分好，或者线型，颜色没搞好，画好的图后面要改的话非常不方便，现在教大家在图层没分好的情况下如何按颜色/线型等属性选择图形元素。

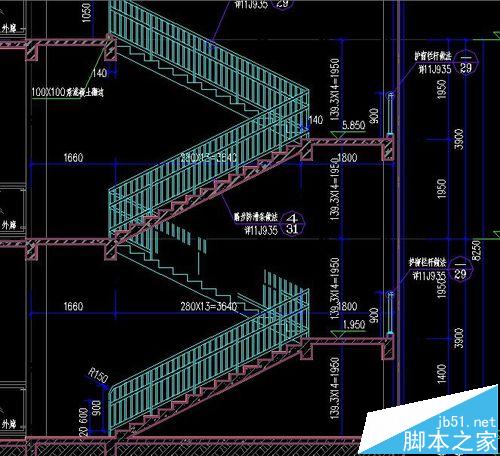

1、先将你需要处理的图纸打开，保证图层全显，且不要冻结或锁定。如图，图中的楼梯栏杆颜色是一样的，但是图层不是一样的，按图层选取或者隐藏的话只能选中其中一部分

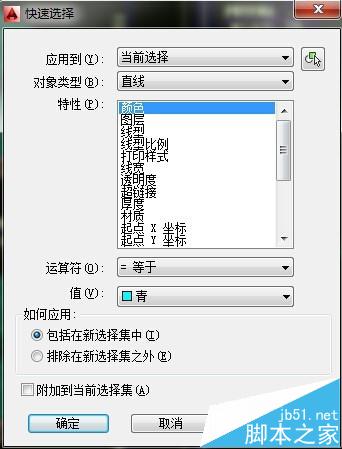

2、然后输入：QSELECT命令，弹出快速选择命令窗口，先选择“如何应用”选第一个，才能激活第一行最后那个小图标（范围搜索），如果选第二个的话就只能全图选择，且排除在外，其余设置如图
3、然后点第一行最后一个小图标，框选你要修改图形元素的范围，那么确定后得到的就是这个区域内，你按颜色选择的元素，然后你就可以同时设置到一个图层，或者改变颜色等等
注意事项：这个命令里面的其他设置大家可以尝试，有很多种功能，也很好用的，这里有一点，就是元素的颜色不要设置成ByLayer，这样会选不上，要直接设置成几号颜色。
