CAD太强大了，而我们都只是拿来看图，有时多看一下多想一下，总是极好的。

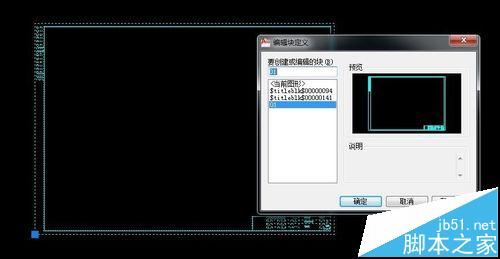

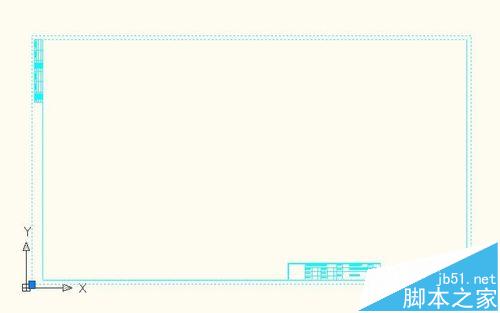

1、将图框做成一个块“01”（图例中含有会签和标准标签，他们都是扩展功能块）

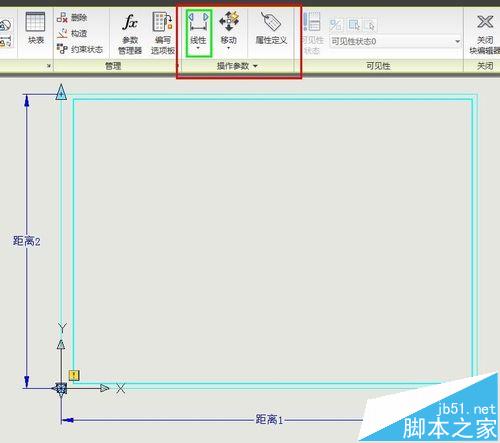

2、添加线形【距离1】【距离2】

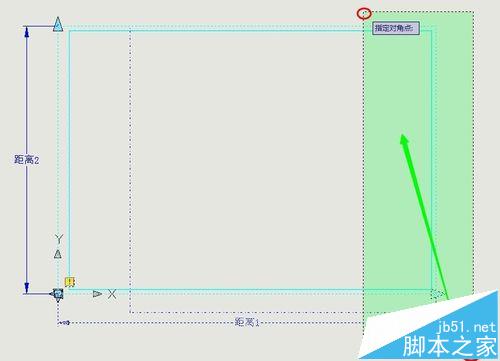

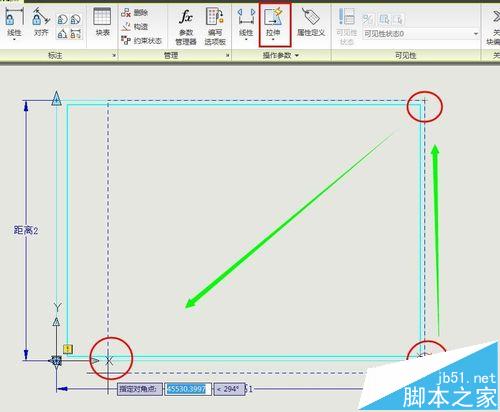

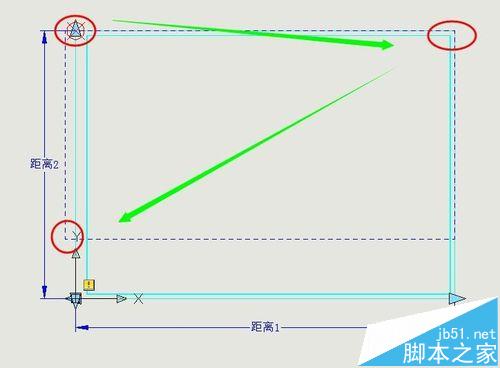

3、先制作水平拉伸，根据提示点击点位，顺序如图
4、选择要拉伸的对象，完成水平拉伸，可以保存块，在模型空间看看成果。现在可以看到水平方向有个三角形，拉动下。

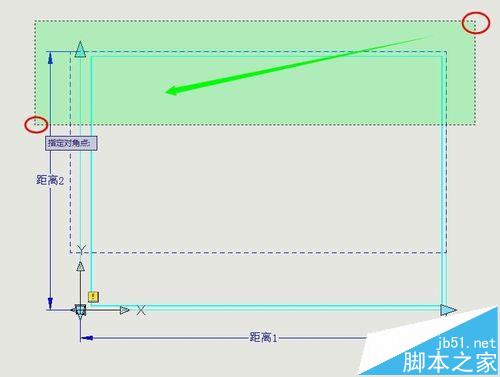

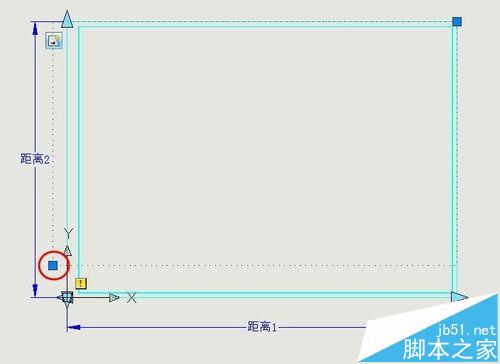

5、垂直方向一样的操作方法，注意块编辑时，距离和拉伸动作取点的位置关系——垂直。选择垂直【距离2】时，选择的点和对象都是于【距离2】垂直的。

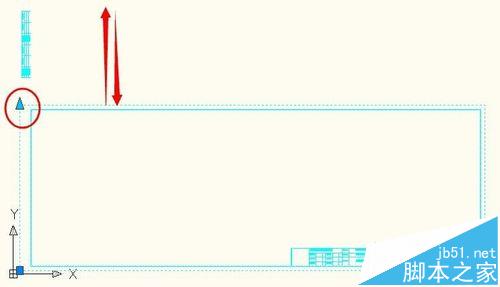

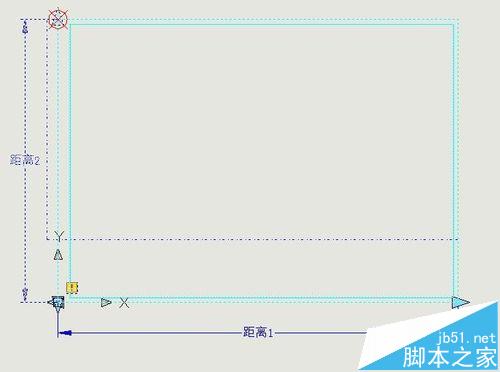

注意一点：最后两张图中，编辑块里的蓝色虚线区域最下方未选择的区域为拉伸的最小值，也就是说三角形无法再往下拉了，但可以向上无限拉伸。这个点位在块中还可以修改。
