在CAD绘图中制作动态块的运用大大加快了绘图速度，减少了许多重复性工作。常见的动态块形式包括拉伸、旋转、可见性及参数化动态块等。下面就来介绍“可见性动态块”的制作方法。

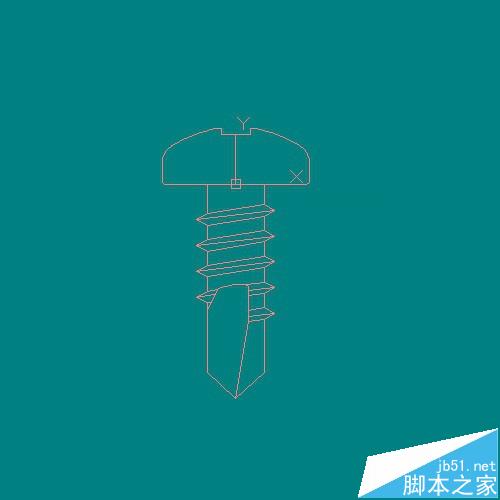

1、“可见性”也就是把一个物体的多个视图添加到一个块参照内，利用可见性显示所需的视图，隐藏不需要的视图。首先需要准备好物体的各个视角的基本图形，如下图中的螺钉正视图与俯视图。
2、选择螺钉的正视图，用其创建一个块参照。

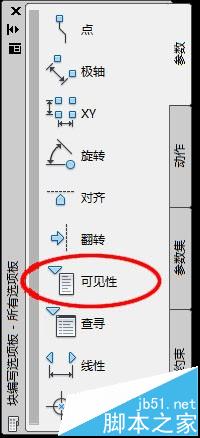

3、进入块编辑器，在“块编写选项板”的“参数”一栏中点击“可见性”。
4、指定“可见性”参数的放置点。

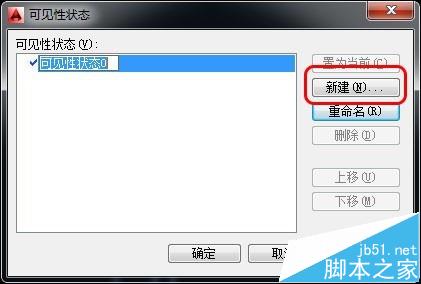

5、在“可见性”三个字上双击鼠标左键，弹出“可见性状态”对话框。“可见性状态0”即为当前视图的状态。可以将其重命名为“螺钉正视图”。然后再点击“新建（N）...”。

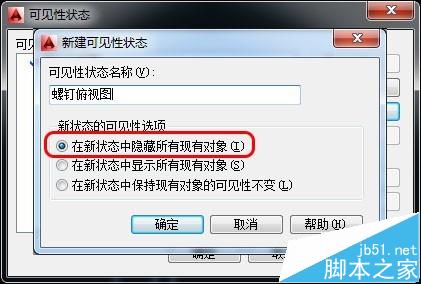

6、点击“新建（N）...”后弹出“新建可见性状态”对话框。将新的状态命名为“螺钉俯视图”。新状态的可见性选项选择第一个“在新状态中隐藏所有现有对象”。两次点击确定后返回块编辑器。

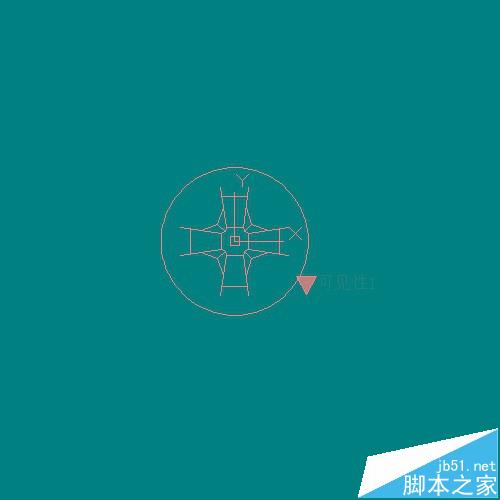

7、此时块编辑器中显示的是螺钉俯视图的状态。

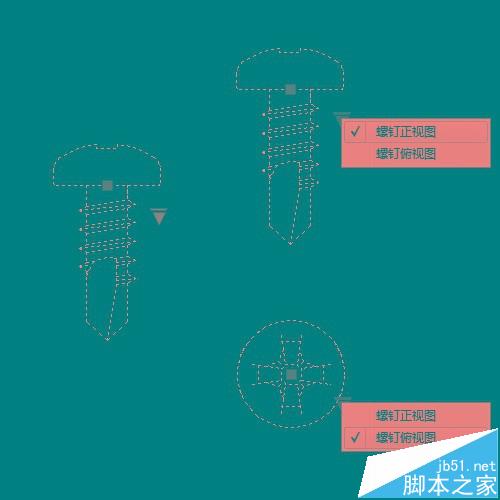

8、退出块编辑器，选择螺钉块参照，可以看到螺钉旁边多了一个三角形按钮，点击该按钮会出现一个菜单，菜单里包含了“螺钉正视图”、“螺钉俯视图”两个选项。选择不同的选项就可以得到相应的视图。
注意事项：“新状态的可见性选项”根据做不同的块有不同的选法，应根据实际情况选用。
