轴测图是通过平面图形来表达立体结构。轴测图系统中的圆，必须通过椭圆来绘制。现在，小编为大家介绍在CAD中详细绘制圆的步骤。

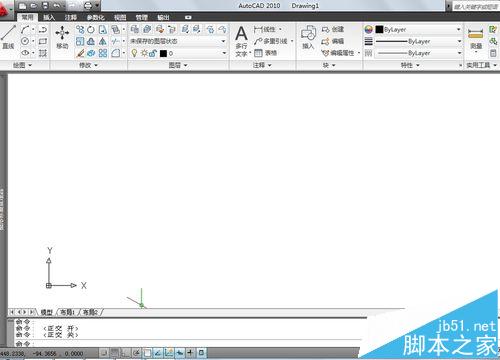

1、打开CAD，新建一个图形。

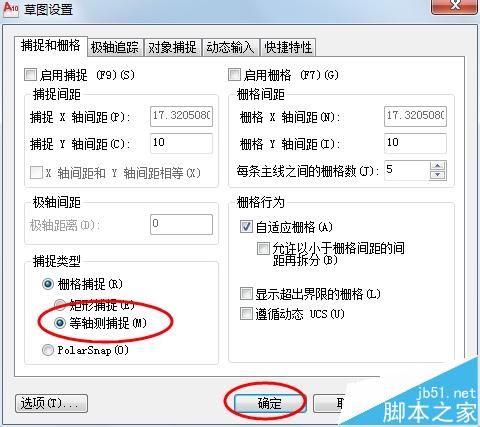

2、打开“捕捉和栅格”的选项，捕捉类型选择“等轴测捕捉”。打开“正交模式”

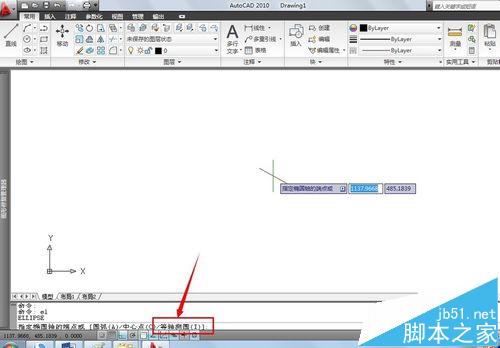

3、设置好轴测图的环境后，开始绘制圆。我们输入椭圆的快捷命令“el”点击空格或者回车，我们会发现在下方多了一个“等轴测图（I）”的功能

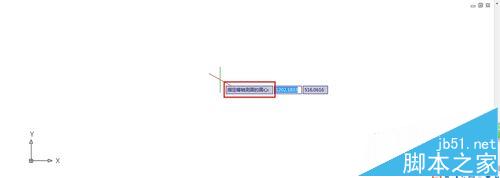

4、我们输入“I”，系统会提示我们指定圆心。

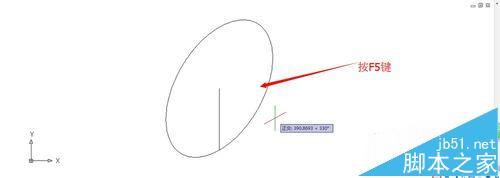

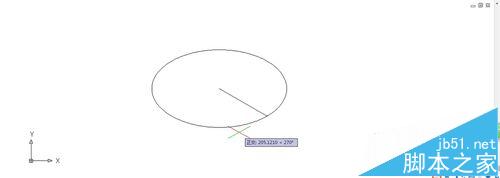

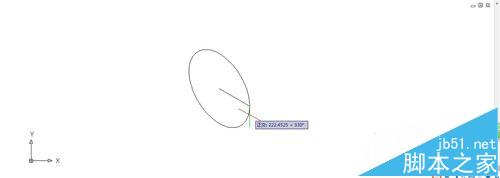

5、我们随便点一个位置作为圆心。按F5键可以切换其方向。
6、通过上面的介绍我们可以总结出在轴测图系统中圆的绘制方法：必须通过椭圆来绘制，点椭圆图标后，输入I，确定圆心，再给半径，即可绘制等轴测圆。
注意事项：注意绘制等轴测图形后将光标的捕捉类型还原回“矩形捕捉”。
