完整规范的CAD图纸一般有很多标注与注释，我们要导入max之前得学会整理CAD图纸，首先要学会看图纸，识图，知道哪些我们需要用，哪些不必要。不必要的东西我们可以将它所在的图层隐藏或者删掉，导入max后不会有很多影响视觉的线，我们更容易操作，提高我们建模速率。那么在导入max之前我们该如何整理CAD图纸呢？

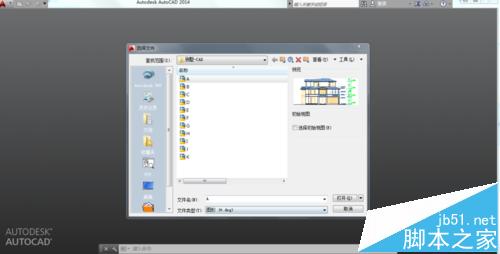

1、打开CAD2014软件，将要整理的CAD图纸打开。
2、首先检查CAD图纸是不是一个组，如果是，全框选场景中CAD按X键与enter回车键将所有炸组。

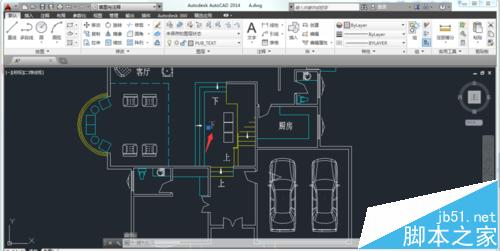

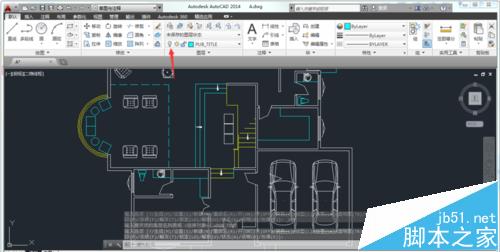

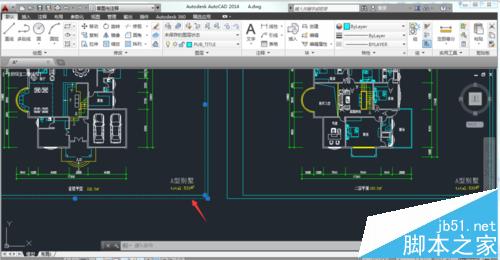

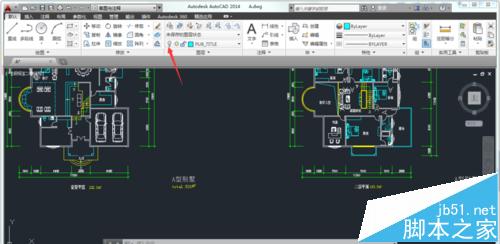

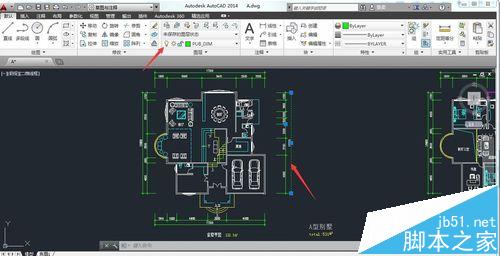

3、点击选中图纸户型边框线，边框线只是起到框住主要户型作用，我们找到它图层，点击小灯泡样的按钮冻结图层，可以看到场景中的框线就消失了。
4、同样绿色线条标有数字的标注也将其图层冻结隐藏，同样可以看到标注就消失了。
5、找到图纸中文字，随便选中一个字都可以，然后将文本标注冻结。

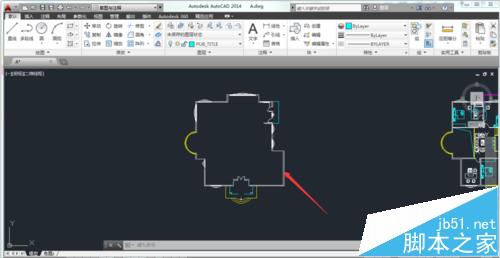

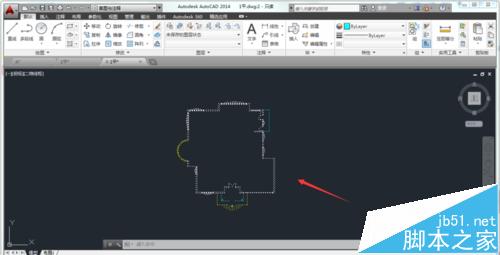

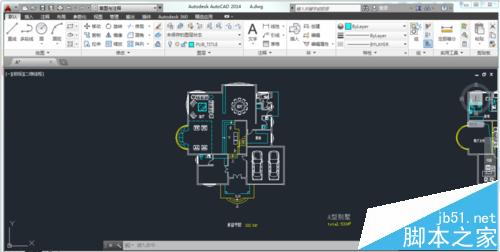

6、对于平面图来说，我们不需要做内部结构，只需要外围的结构，这时候我们可以将内部的家具与墙那些删掉，选中后直接按delete键就可以删除，整理完成后有如下图结构。

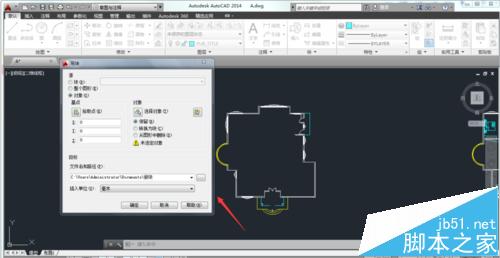

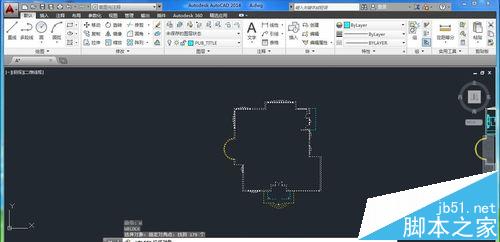

7、将键盘切换为英文状态，按W键+空格键，弹出如下图面板，选择对象选项，然后将整理好的户型全选中。

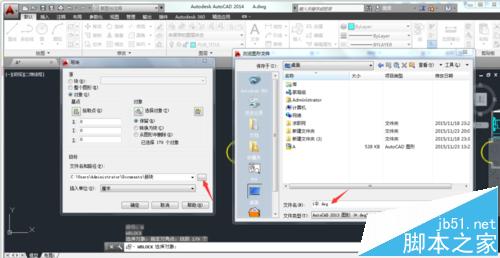

8、再次按空格键弹出窗口，将插入单位按照自己需要更改，这里我改为厘米，因为我的max中场景一般用的是厘米。
9、将写好的块保存到一个自己很容易找到的位置并按相应的名字命名，便于后期调用，不容易造成混淆。
10、打开刚才写好块的单独户型，切换输入法为英文，按m键+空格键，选中户型。注意：这里和上面不是相同的，上面是w键+空格，这里是m键加空格，要注意区分开来。

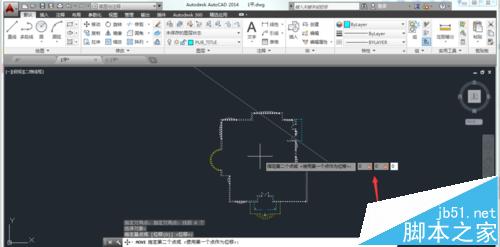

11、框选中户型后，单击鼠标，再按空格键一次，出现指定基点时左击出现拖动的状况，有指定第二个点。

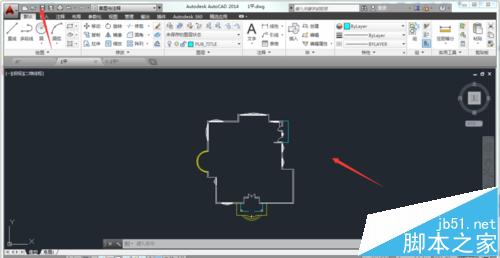

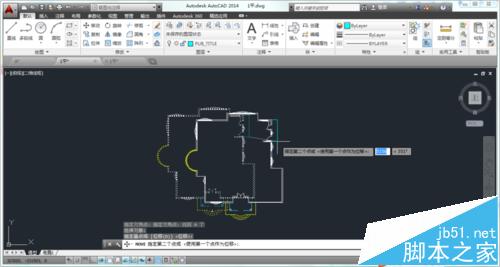

12、在指定第二个点或使用第一个点为位移后面的坐标中输入（0,0,0）点击回车键，切记这里是三个0两个逗号。这是将写块坐标归零，便于打开CAD时很快找到户型。
13、做好以上步骤后，一定要记得再保存一次，做好这些后就算是完整的写块了。

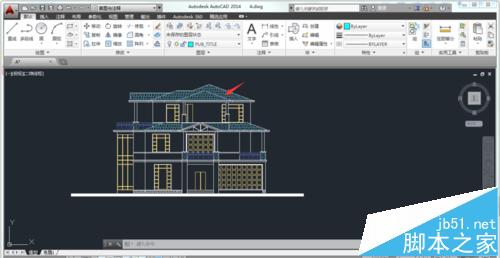

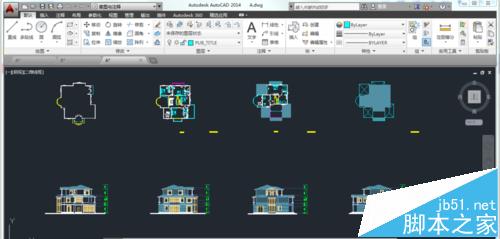

14、对于CAD图纸中其他户型的平面与立面用以上的方法一个个写块出来，对于立面图来说，有部分是填充涂料，我们同样可以删除掉或者冻结隐藏图层。如下图立面房顶瓦的部分就是颜色填充，我们可以将其隐藏冻结或者直接按delete键删除，其他步骤与平面图均相同。
注意事项：写块后的CAD最好记得坐标归零，归零时与写块时的快捷键不要记错了。
