cad是常用的制图软件，制图过程中不但要绘制，还要输出成图纸，而布局空间是输出图纸的重要一步，如果布局空间不明白的话，输出的时候就会很困难。这就简单为大家讲解一下模型空间与布局空间的不同。

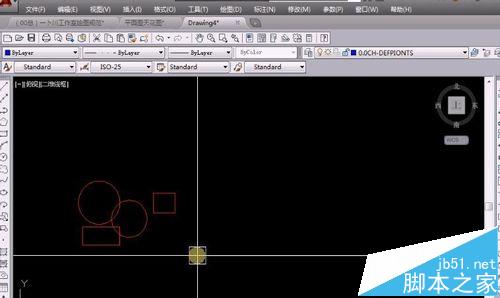

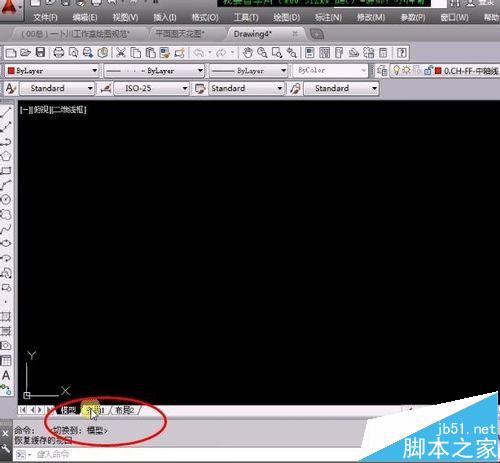

1、首先打开cad，打开一个文件，这个文件就是在模型空间上，或者说你在绘图的时候，画的长方形，正方形都是在模型空间上操作的。如图左下角的标识。

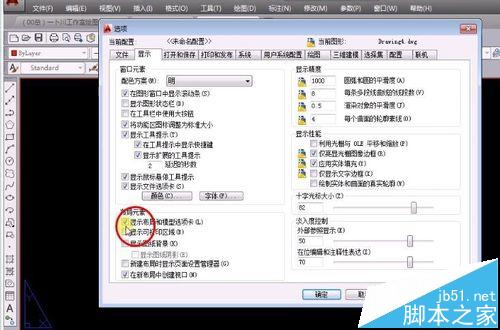

2、使用布局空间时需要对背景颜色进行一下设置，把背景颜色选为黑色，将左下角显示打印区域勾选掉。

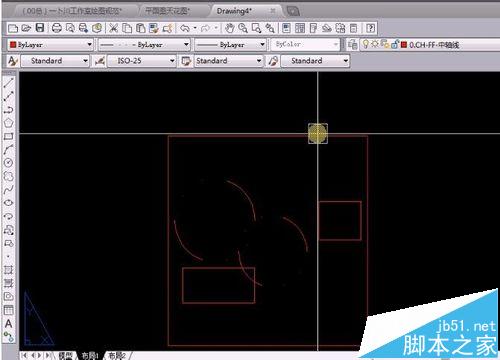

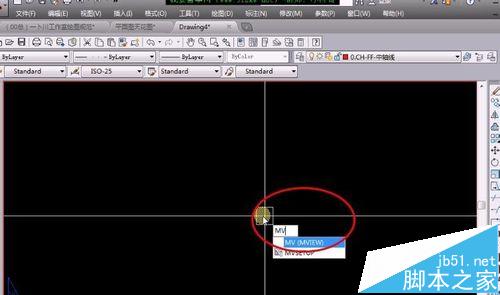

3、在左下角点击布局1，出现布局的页面，输入“MV”在布局空间上画一个小方框，在小方框里可以看到刚才花的图。
4、布局空间就好比在画的图案上放一块布给遮住，然后在布上开一个小孔，通过小孔在观察所花的图形。

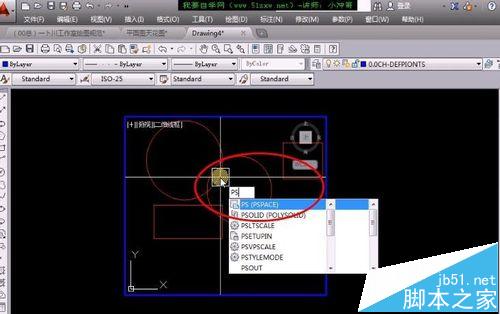

5、当把图形位置选定好后，输入“ps”即可确定布局的位置和大小。
6、由于布局好比是一个监视的窗口，所以布局上对原图形修改不会改变原图形的形状。通过给模型设置布局可以将一幅图纸中不同比例的零件放在一张纸上，更容易输出。
