CAD制图本来是一种比较精确的作图方式，但容易因操作问题，致使绘制的图与标注出来的尺寸出现差异，比如明明绘制的是300mm的线段，标注出来却是299mm等有误差的标注。不少人遇到这个问题不知道什么原因，也不知道如何解决，下面图文分享给大家几种解决办法。
方法一：更改临时捕捉方式精确捕捉对象

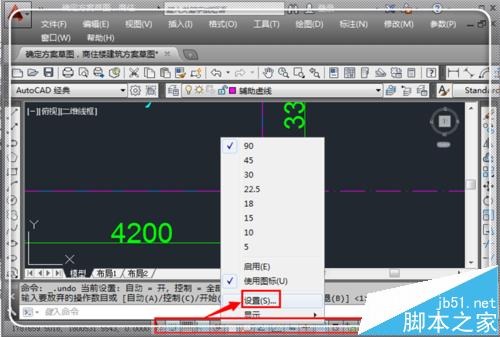

这个方式适合于部分标注尺寸都与绘图尺寸不一致的情况。还有一种可能也是捕捉方式的问题。右键点击绘图界面下方的快捷方式。弹出设置界面，点击“设置”。

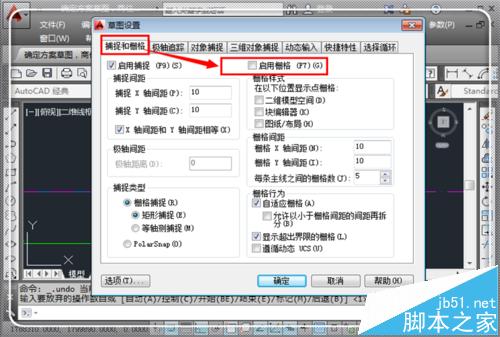

问题一：如果你开启了捕捉和栅格，建议将其关掉，因为捕捉可能会捕捉到栅格上的点，这里只需要去掉“启用栅格”前面的勾即可。

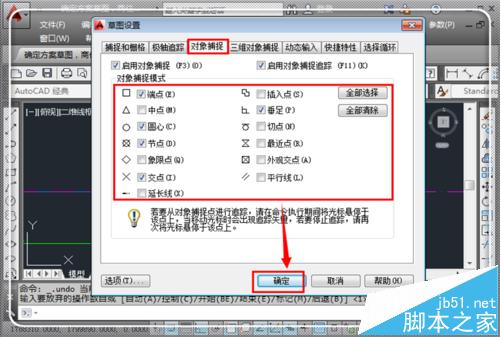

问题二：点击“对象捕捉”，进入捕捉设置，这里去掉不用的捕捉方式，尽量减少捕捉的对象，尤其是“最近点”，这个捕捉方式最容易出问题。去掉不用的捕捉方式前面的勾之后，点击“确定”，回到绘图界面。
设置了捕捉方式之后，这样捕捉就更加容易准确。一般不会出现捕捉不准而导致标注不准确的情况。
方法二：因捕捉对象易误捕导致误差解决办

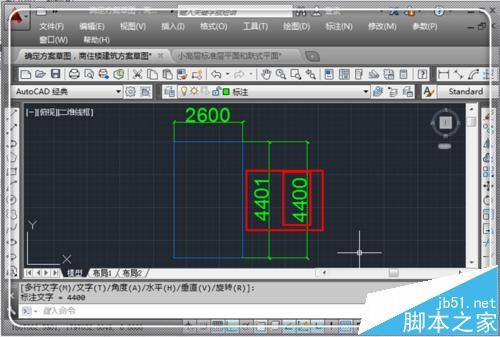

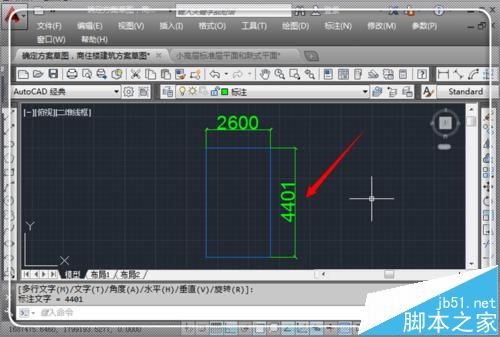

1、个人认为这是比较有效的方式，因为这个方式成功解决了个人问题。打开CAD，进入绘图界面，看这里明明绘制的是4400mm，标注出来却是4401mm。（PS：CAD2004-CAD2014各个版本操作基本一致。这个问题的现象就是，开始标注一些是正常的，越往后面，标注就时不时出现差错。）
2、这个方式适合于部分标注尺寸与绘图尺寸不一致的情况，解决办法如下：我们点击“标注”进行标注，标注完毕，请看貌似是准确的线条。

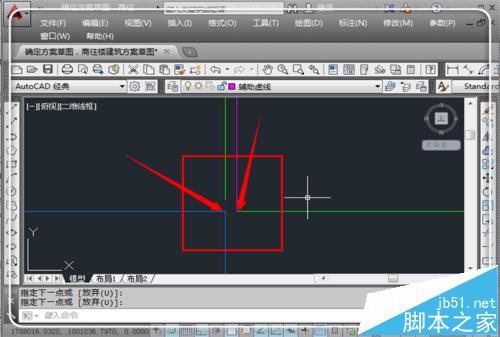

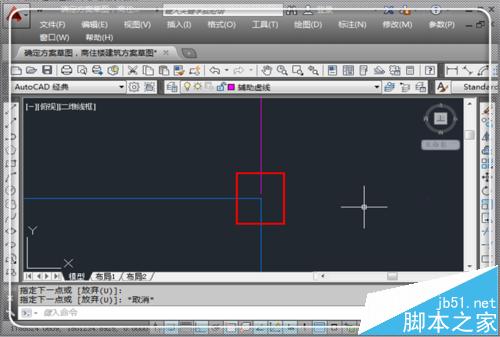

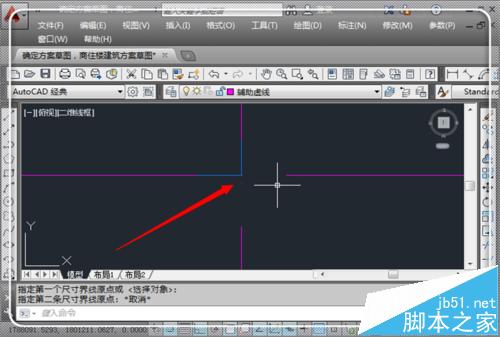

3、我们将图放大，可以看见，原来标注的不是想标注的竖向的蓝色线条，却捕捉到了横向的绿色的标注线，这就是产生差异的原因。

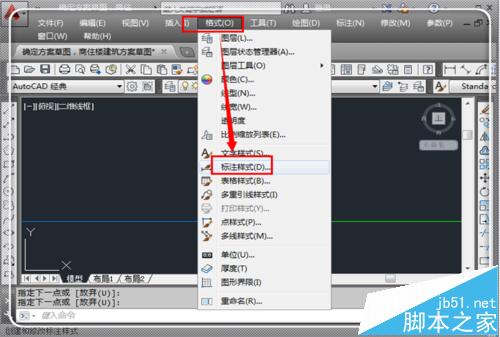

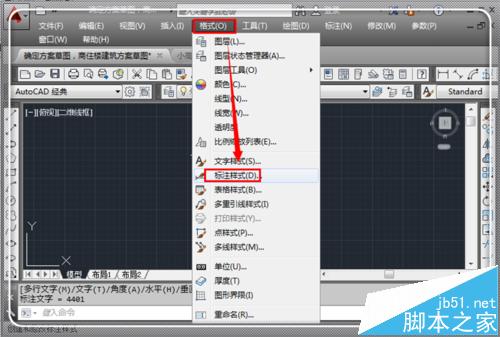

4、在菜单栏位置，点击“格式”，然后再点击“标注样式”，进入标注样式修改栏目。

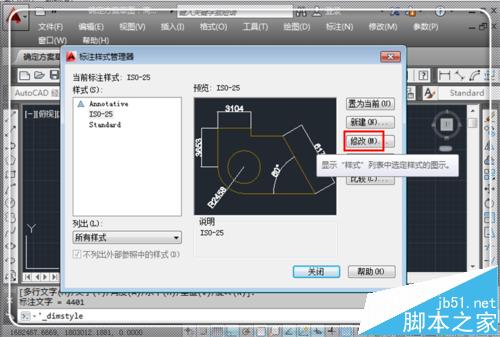

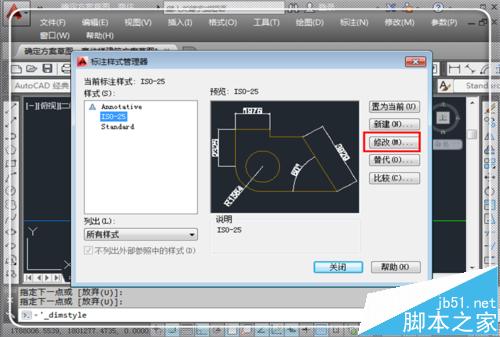

5、进入标注样式管理器，这里选择默认的当前标注样式，如果需要，可以新建一个标注样式，但是为了绘图准确以及图层、标注样式不乱套，直接利用当前的标注样式，点击“修改”。

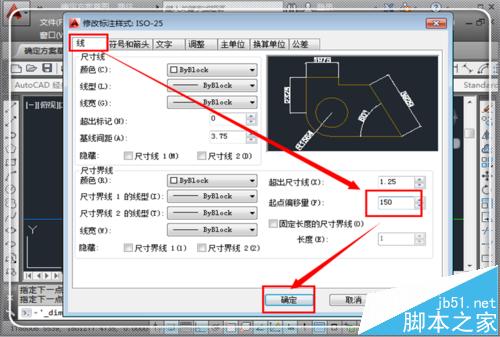

6、然后点击“线”，在线栏目下，点击“起点偏移量”将起点偏移量设置大一些，设置技巧为与绘制的图尺寸相当，这样标注偏移就会明显一些，然后点击“确定”。

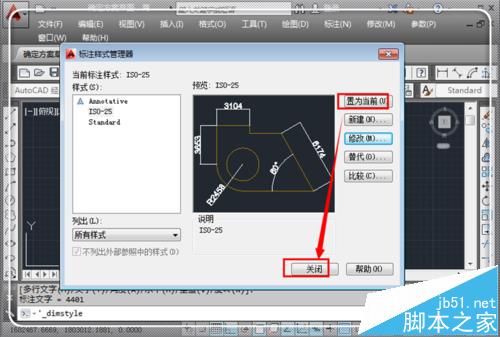

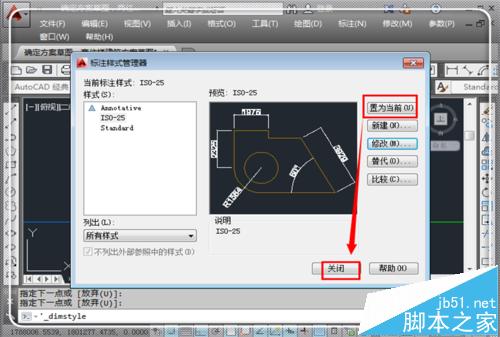

7、返回到“标注样式管理器”，点击“置为当前”，然后点击“关闭”。
8、现在我们再次来捕捉，就非常精确了，标注也回到了正常状态。
方法三：因比例设置不对导致误差的解决办法
1、这个方式适合于所有标注尺寸都与绘图尺寸不一致的情况。在CAD界面中，点击菜单栏的“格式”，弹出格式选择卡，点击“标注样式”，进入标注样式管理器。
2、进入标注样式管理器后，这里可能会有很多样式，如果样式很多，可以在“样式”栏目下点击选择自己想修改的“样式”，如果想让他默认，就不用去选择。如果不想更改样式，只想新建一个样式来临时使用，可点击“新建”新建一个样式来进行更改，更改方式和下面一样。这里以默认的样式作为修改对象，因此点击“修改”。

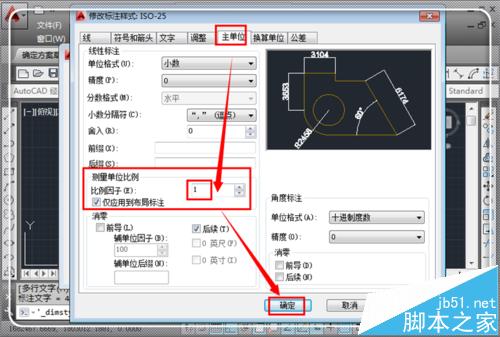

3、进入“修改标注样式”管理器，点击“主单位”，然后点击“测量单位比例”将其比例设置为1，然后点击“确定”。（注：这个方式的用处就是按比例标注，如果你绘制的是2mm，而你想标注成4mm，你就可以设置为2）。
4、返回到“标注样式管理器”界面，点击“置为当前”，然后再点击“关闭”，关闭标注样式管理器选项卡。
5、再次标注一下，可以看到问题得到完美解决。说明：对于一般人而言，很少主动更改这个比例因子，因此，第一、二种方式一般会更完美地解决大家问题；如果这三种方式仍没有解决你的问题，或者你有更好的解决方式，请不吝在评论中中肯给出，分享给更多人，大家会由衷感谢您的无私贡献。
