夹点在CAD中是一个不是很重视的功能，其实掌握好夹点编辑对作图有很大的帮助。下面小编就向大家介绍如何应用夹点编辑图形。

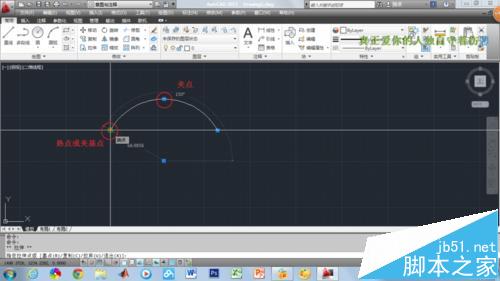

1、在没有命令执行的情况下，选中图形，显示的蓝色实心方框就是所谓的夹点，当单击选中夹点时，呈红色高亮显示，此时进入夹点编辑。

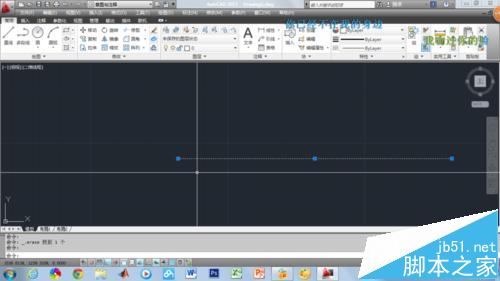

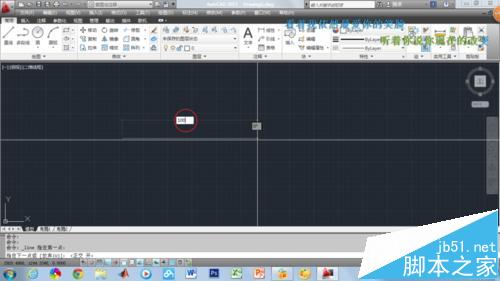

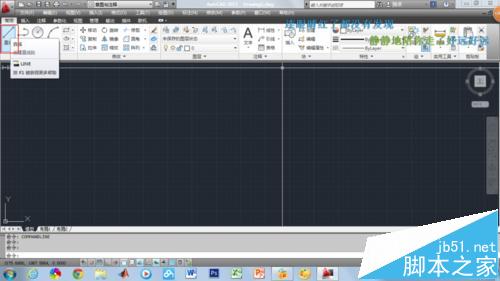

2、以画一个菱形为例。执行直线命令，按F8打开正交模式，在图上画一条100单位的线段，再按F8关闭正交模式。

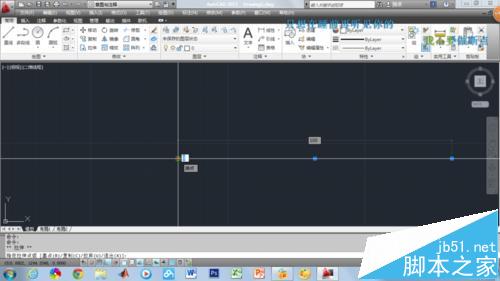

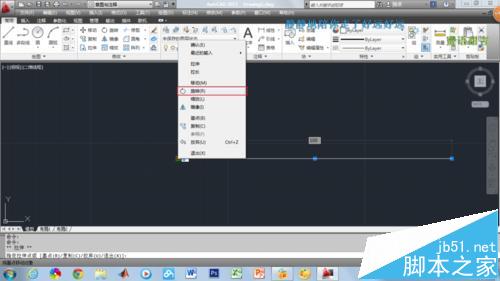

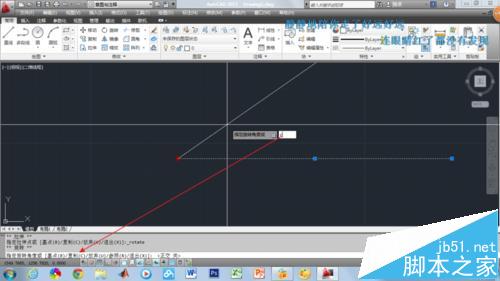

3、选中直线，单击左侧夹点，右击鼠标出现夹点编辑菜单栏，选择旋转命令，输入c（复制的意思），按enter键。

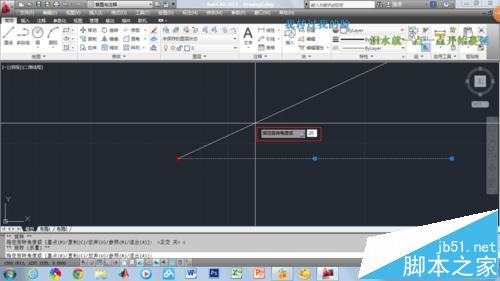

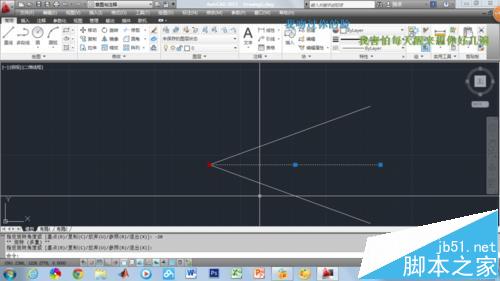

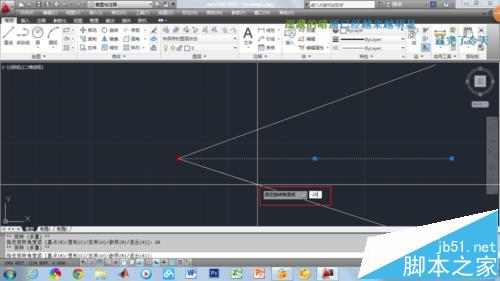

4、输入旋转角度20，按enter键，直线逆时针旋转20度，输入旋转角度-20，按enter键，直线顺时针旋转20度，按enter键退出。

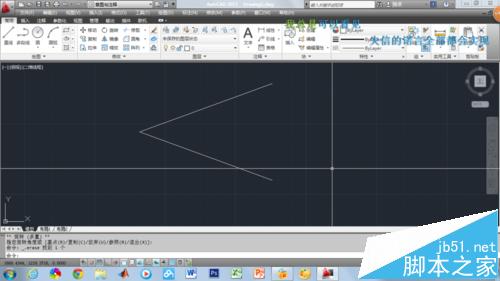

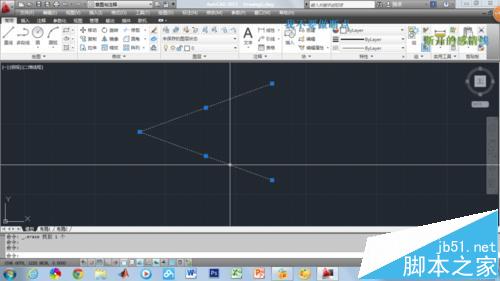

5、选中水平线段，按delete键删除。

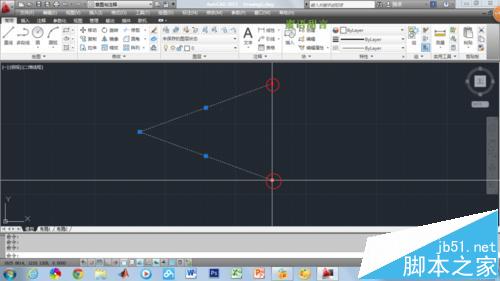

6、选中图形，单击如图所示上的一个夹点，按shift键，单击另一个夹点，这样两个夹点都被高亮显示，进入编辑状态。

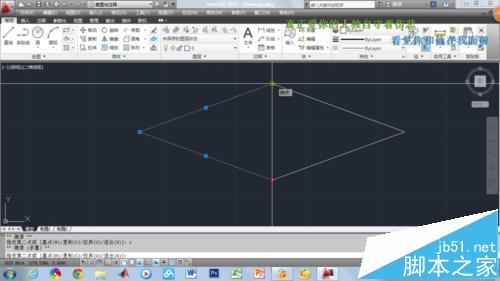

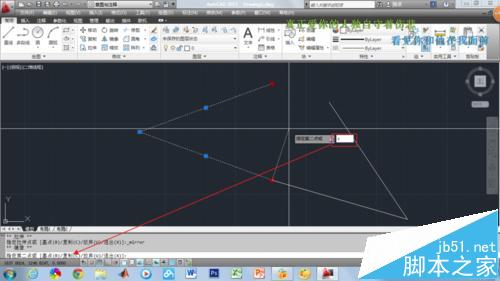

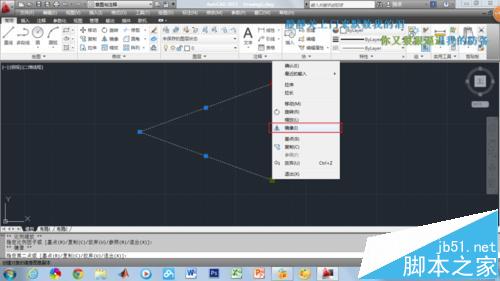

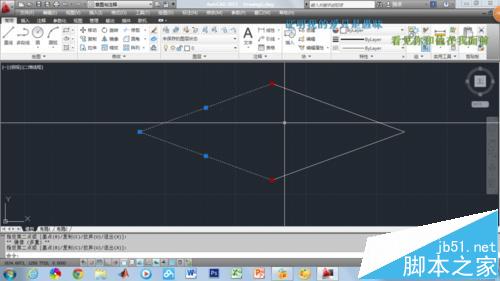

7、在其中一个夹点上右击鼠标，选择镜像命令，输入c，按enter键，点击另一个夹点，按enter键，这样一个菱形就被画出来了。
