在日常工作中，我们经常发现CAD竣工图的坐标并没有和标注的坐标保持一致，且往往相差很大，这时我们就需要对此类CAD竣工图进行空间校正。
一、备份
做好备份，并删除非必需数据
首先，要做好CAD竣工图的备份，以免数据丢失。
然后，需要将并非上图必须的数据（比如说明书、目录、封面、记录表格、比例尺等数据）在图层中删去，只保留与CAD数据相关的图层数据。

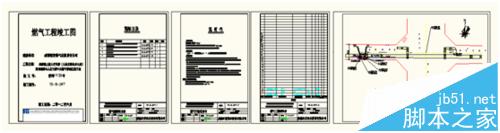

第一个图即为坐标竣工图，它的内容除了CAD数据之外还有其他的数据，这时，我们可以按‘CTRL’+‘A’全选图层数据，再按着‘SHIFT’将CAD图层取消被选择，其效果第二个图所示——

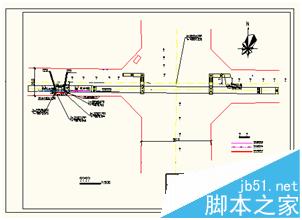

选中之后，按‘DELETE’将其删除，只留下与上图有关的数据，如第三个图。
二、进一步整理CAD数据
有时，一副竣工图中会将CAD数据分成好几块（如第一个图），这时就需要先确定指北针方向，看各个图块的正北方向是否在屏幕中竖直向上（90°），若并非如此，就需要将其进行“旋转”(‘ROTATE’命令)，将其正北方向调到屏幕竖直向上的方向。然后利用“平移”工具（‘MOVE’命令），以图块间公共点为基点，将分开的CAD数据进行重新合并。

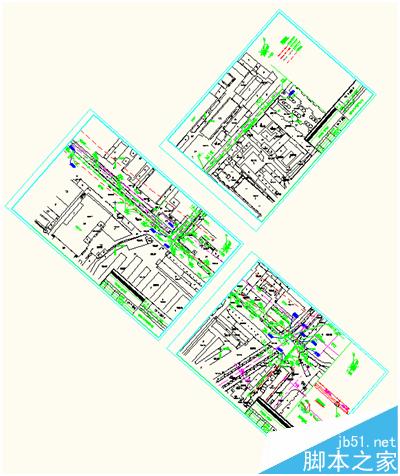

第一个图中，左边两个图块的指北针方向一致，约为135°，而第三个图块的指北针方向约为45°，这时就要分别对这两个方向的图块进行“旋转”操作。旋转时要注意将指北针旋转到90°方向（其中，注意对“参照R”的使用）。之后要根据图中的特征点或特征线，将图块的连接顺序搞清楚。第二个图即为第一个图旋转并判断顺序之后的数据。

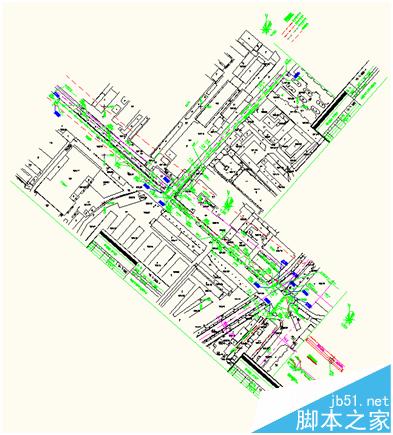

之后需要找到相邻图块的公共点，再将图框等非必要数据删去，利用“平移”工具将其合并（注，选择要移动的图块，将公共点作为基点，再将其移动到另一图块的对应点位上），第三个图即为第一个图独立图块合并后得到的结果。
这些工作做完之后，就需要对CAD数据进行进一步的简化了，删除非上图必须的地图要素（如指北针、记录表格、比例尺等，但注意一定不要删除图例），再对图中的未显示出的字体（即‘？’）进行处理（全选，然后查看‘特性’，将‘文字’的‘样式’换成其他的字体，比如“仿宋”、“宋体”等）。
三、找到一个带坐标标记的控制点，对CAD进行平移校正

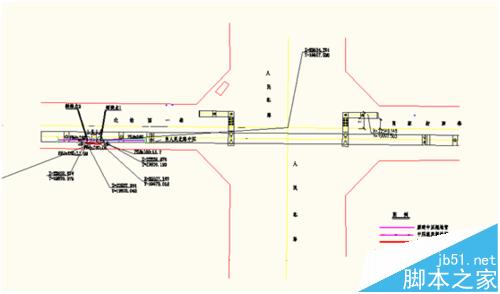

上面工作做完后，就开始对一个控制点进行坐标校正。找到图中有X、Y坐标标记的控制点（如第一个图所示），然后将其移动到正确的位置上。

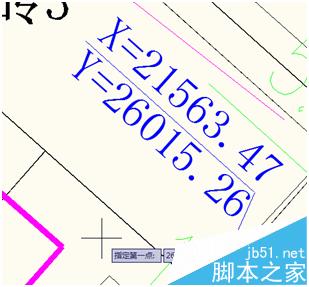

由于如果位置偏差很远是，CAD画点很难查找得到，所以用画线（‘LINE’命令）的方式来定位正确的坐标点。要注意的是，图上所标X、Y需要颠倒过来写，也就是先写Y坐标值，再写X坐标值，如第二个图所示。

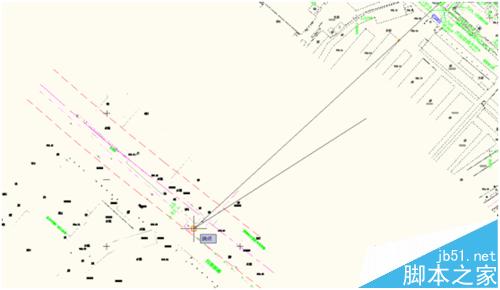

画好线后，记着那个是第一点，将CAD数据按对应点位平移到该点，如第三个图所示。
四、以校正点为基点，另选控制点对CAD数据进行比例校正
此时，要看其他的带有X、Y坐标标注的控制点坐标是否与图中坐标一致，若差值在容差范围内，则不必移动坐标；否则，将找到另外的一个带有X、Y坐标的控制点（最好和前一控制点距离比较远），基于其正确坐标，利用缩放（‘SCALE’命令）工具将CAD数据的坐标进一步校正（其中，注意对“参照R”的使用）。
经检查，步骤三中第三个图的数据的坐标已经在容差范围内了，而对步骤一中第三个图却没有符合要求，就需要对其进行比例校正（注意，若CAD数据比例错误太大，会导致图层缩放不了，这时需要用“重生成模型”工具——‘REGEN’命令——处理），下图就是对步骤一种第三个图进行比例校正的结果。
