在CAD绘图中，打断于点的操作很少使用，以至于这个功能被大家忽略，这也是这个功能在功能菜单中最下面的原因，当然这只是猜测，这并不影响我们去了解及掌握这个功能功能的操作。

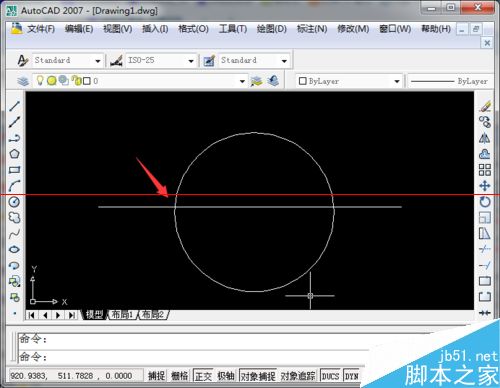

1、在下图的一条直线和圆组成的图形中，我们是可以看到直线是连续的，现在我们就要在直线和圆的交点上进行打断。

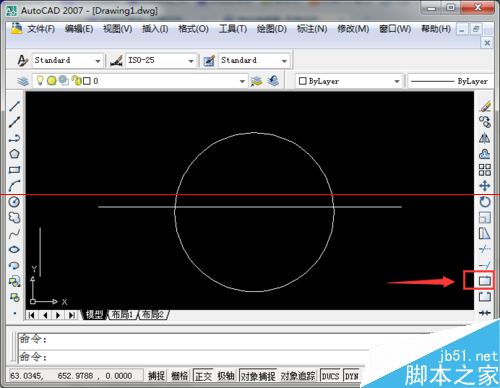

2、打断操作的命令在右侧的功能选项的最低端，注意要和打断一个区域进行区分，选择之后开始操作。

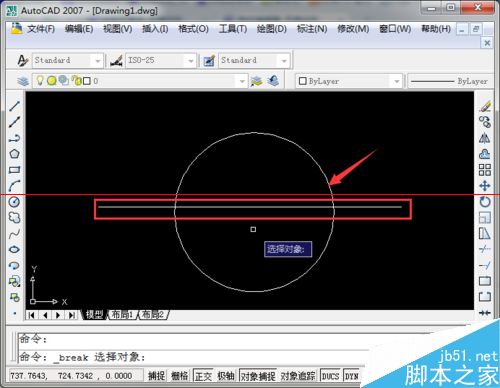

3、首先我们需要选择一个操作对象，也就是本例中说明的连续的直线，鼠标点击进行选择即可。

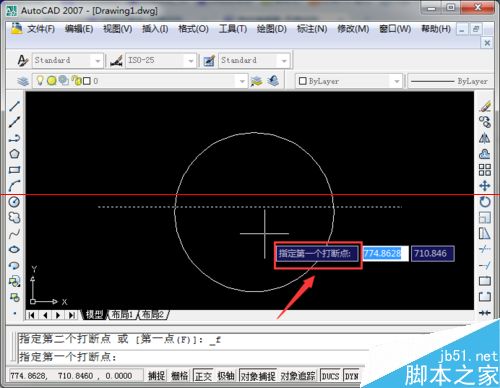

4、选中直线，接下来按照命令提示框进行操作，选择第一个打断点，熟练操作之后就可以不用管命令框了。
5、选中左侧直线与圆的交点作为打断点，这时我们会发现图形和之前是一样的，其实完全不是这样的。

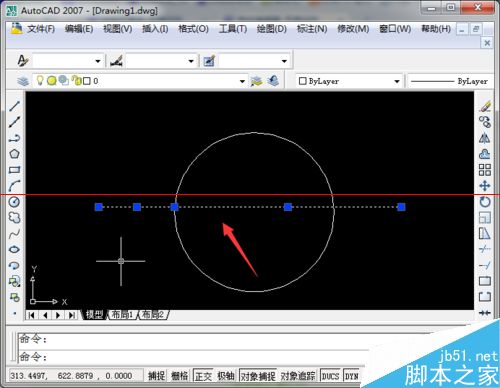

6、我们选中直线以后，就会发现直线的表面虽然没有发生任何变化，但是本质上已经变成了两条直线，这就是打断于点的操作过程。
