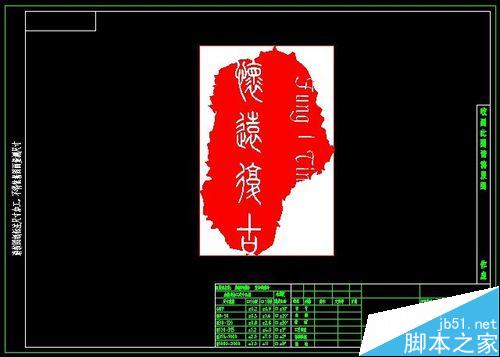

很多时候我们都需要将图片插入CAD中进行打印！以减少很多不必要的工作量！但是插入图片的边框跟背景色往往会影响我们的打印效果。下面我就将为大家一 一介绍怎么去处理这些问题。
1、在CAD中插入图片的办法分为两类：
1）插入光栅图像
2）插入OLE对象。前者操作简单，但是图片的存在过于依赖它的存储路径。（当你插入图片的文件路径改变时，再次打开CAD图片将丢失）。后者操作相对复杂，但是插入的图片可以进行永久保存，不受图片路径变化的限制。本段我们就其前者进行讲解。

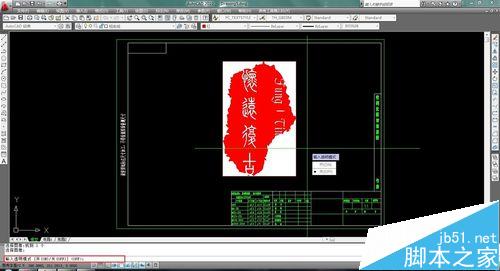

2、去除图片背景。点击修改→对象→图像→透明度出现如下图所示提示。这里我省略了一步，就是单击透明度以后系统会提示我们选择对象。这时我们选中需要进行去背景图片就可以。
3、接着我们按照命令行提示在命令行中输入ON就可以去除图片背景了，如下图所示。值得注意的是，复杂背景是不能用本办法去除的！目前我了解到的可以去除图片背景的只有纯白背景而已。

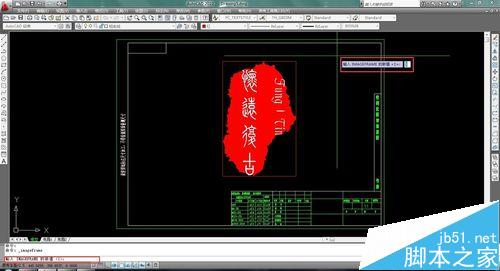

4、接着我们来去除图片边框。单击修改→对象→图像→边框，这时会出现如下图所示提示。

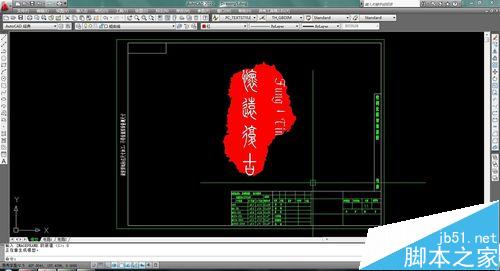

5、按照提示我们在命令行中输入新值0，单击回车按钮即可去除图片边框，如下图所示。值得注意的是，去除边框以后的图片将无法被选中。也不能进行移动、复制、选中等操作。

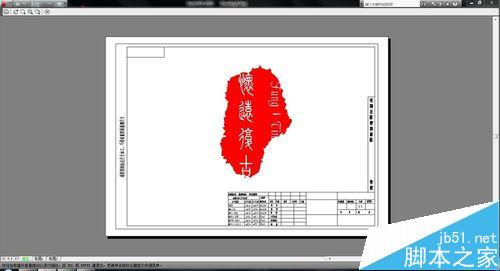

注意：插入CAD里面的图片无论用什么打印样式打印出来图片都是彩色的，如下图所示。
