CAD不仅仅是绘图工具，同时也是精密的测量工具，无论是规则的还是不规则的形状，只要你能依照尺寸画得出来，CAD就可以准确地测出诸如长度、面积等参数。本文通过实例操作介绍CAD中任意形状下的面积测量方法和技巧。

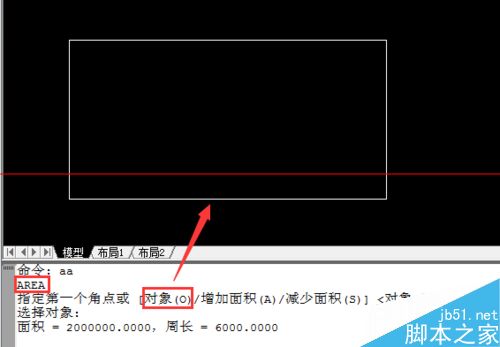

1、先简单测量下图中矩形的面积。命令行输入aa（命令全名Area），由于测量对象是封闭的单个多段线矩形对象，选择选项o，直接选取对象测量面积。

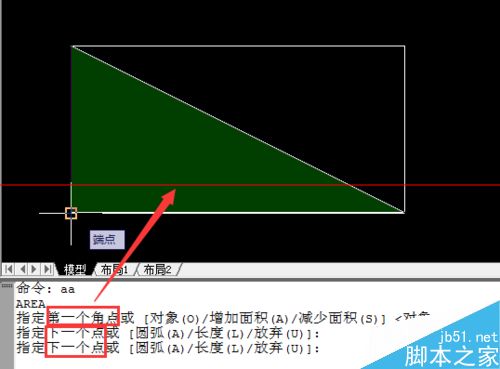

2、在矩形内画一对角线，测量由对角线和矩形下半部分构成的三角形的面积。由于是由2个以上对象构成的边界，只能采用逐个选点的方式构成封闭区域来测量面积。在高版本的CAD中，会在选点的过程中以绿色填充来动态提示选取的区域，显然，至少需要取三个以上的点才能构成面积区域。

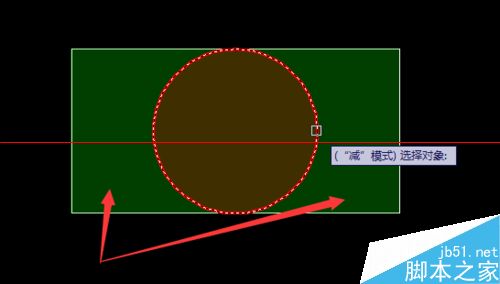

3、在矩形中画一个圆，要测量矩形扣除圆以后的面积，实际上就是矩形和圆形两个对象的差集的面积。

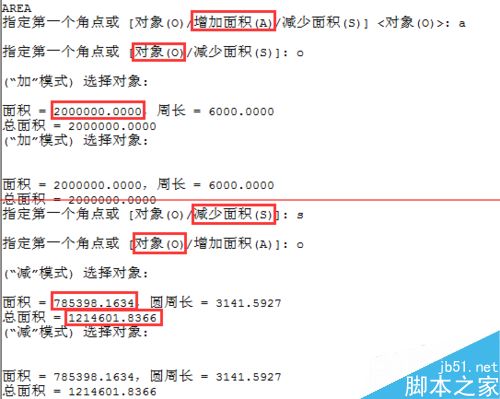

4、在Area命令中，选项a（增加面积），选项o（对象），选择矩形测出面积（增加时面积为正数），然后是选项s（减少面积），选项o（对象），选择圆形测出面积（减少时面积为负值），CAD会自动累加并给出累计结果。

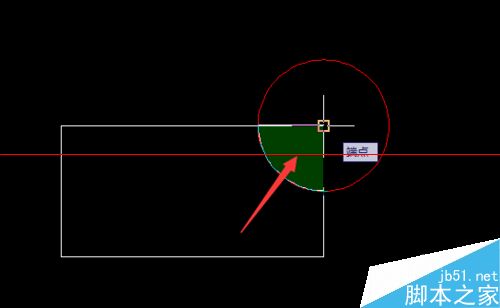

5、移动圆形到所示的位置，需要测量矩形和圆形的交集部分的面积。使用Area命令选点测量，选点过程如同绘制多段线pline，需要切换弧、线选项进行描边，由最终构成的封闭区域测出面积。
6、总结一下Area命令测量面积的原理，选点测量可以理解为在命令中绘制虚拟的边界后直接测量面积，而对象测量选择的是实际绘制的边界。
这些对象可以是简单的形状，例如上面的矩形和圆形，也可能更为复杂。当形状较为复杂时，更为常见的是先用多段线pline命令实际描绘边界，再选择这个边界测量面积，这样的好处是更为直观并且更不容易出错。

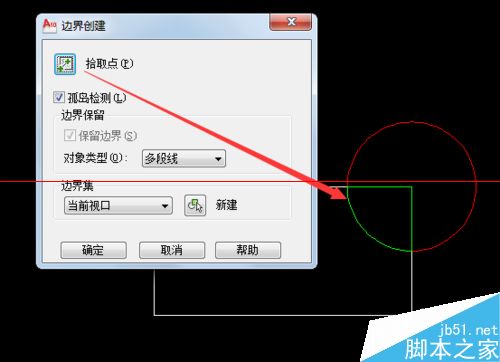

但无论如何，以上两种方式都需要逐点绘制边界。当需要测量面积的区域内没有其他图元干扰时，可以简单地使用CAD中的Bpoly命令或者Hatch命令来辅助测量面积。Bpoly命令可以简单地通过在封闭区域内取点而构造出边界对象（多段线性质），而这个边界对象可以被Area命令用来测量面积。

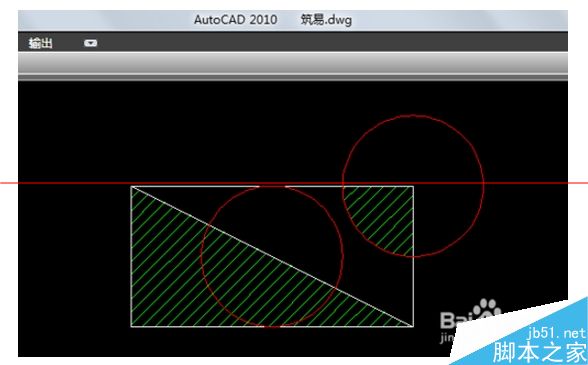

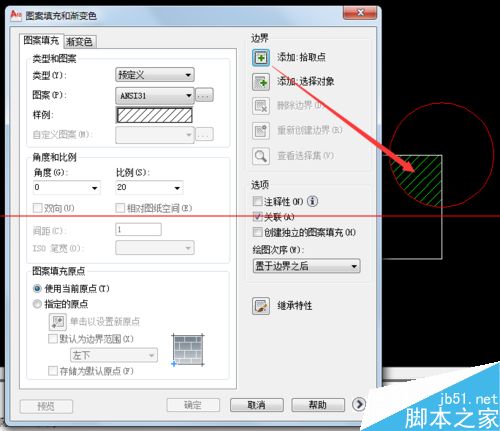

7、Hatch命令同样可以简单地在封闭区域内取点，只不过构造出来的是填充对象，而这个对象也包含了面积信息，可以被Area命令使用。
结合以上几种方式，无论多么复杂的形状，在CAD中只要画得出，便可以测得出。
