CAD图块无法分解怎么办?

所属分类: 媒体动画 / AutoCAD 阅读数: 55
收藏 0 赞 0 分享

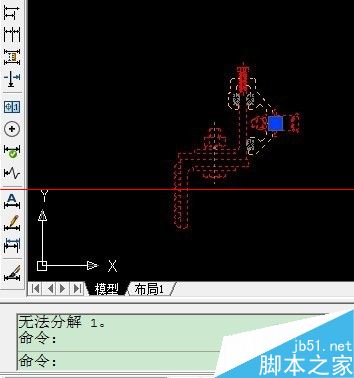

有些情况会碰到块用分解命令无法分解,那该怎么办?

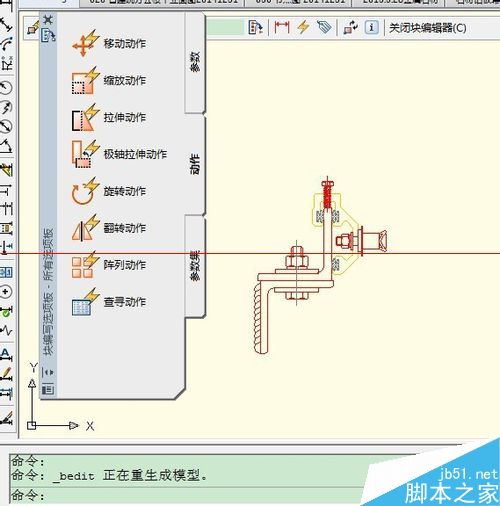

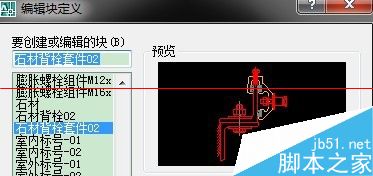

1、双击块或者输入BEDIT命令,进入块编辑器,看下图

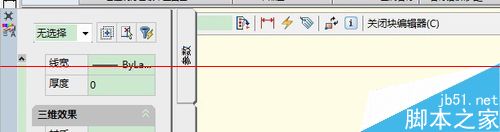

2、不要选任何对象(这点很重要),按CTRL+1,显示对象特性窗口。

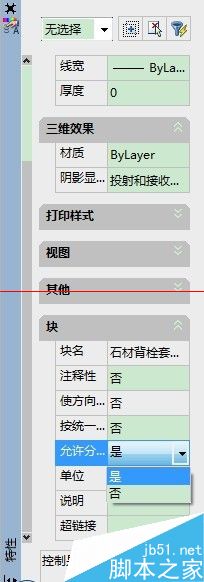

3、在特性窗口中,“块”选项下,“选择允许分解”下来窗口选择“是”。

4、关闭块编辑器,记得保存,这样块就可以分解了。

注意事项:不要选任何对象(这点很重要),按CTRL+1,显示对象特性窗口。
