尺寸标注是cad制图当中的重要组成部分,也是直接影响图纸整体美观度的重要因素,因此,如果要想图纸显得更加美观、工整的话,学好尺寸标注是非常重要的。下面就为大家带来CAD尺寸标注样式的设置简介，不作为工程实际标准标注，仅供参考
方法/步骤

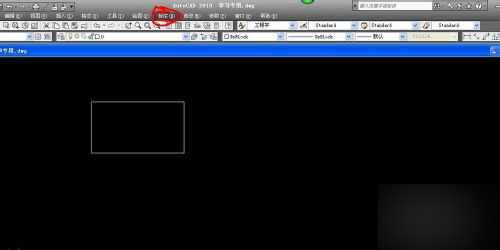

1、点菜单栏中【标注】，然后在下拉工具栏中选择【标注样式】命令。也可点击【格式】下的【标注样式】

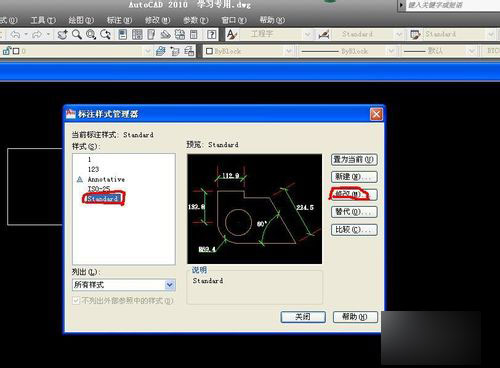

2、出现如下对话框

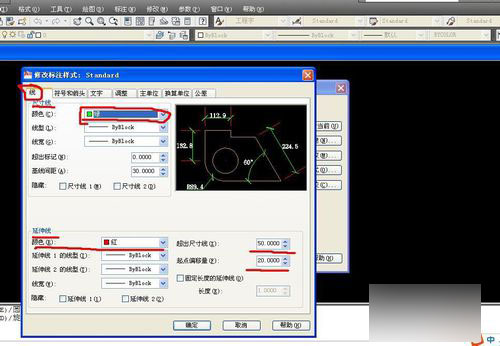

3、在【线】选项卡中做如下设置

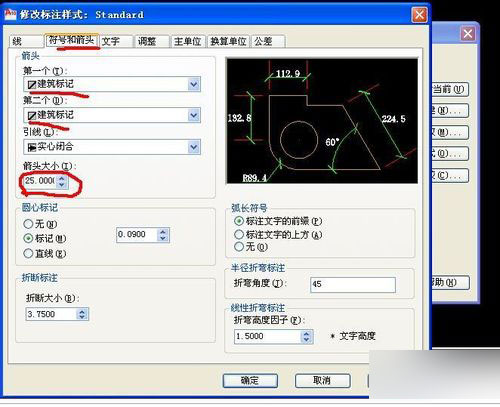

4、在【符号箭头】选项卡作如下设置

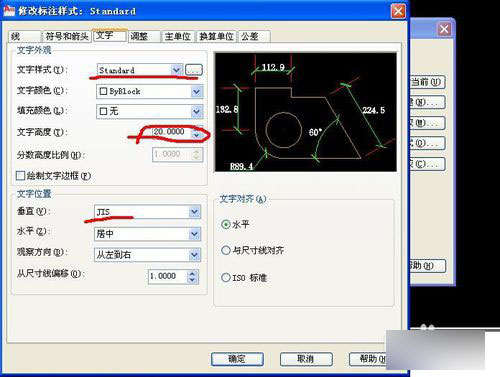

5、在【文字】选项卡作如下设置

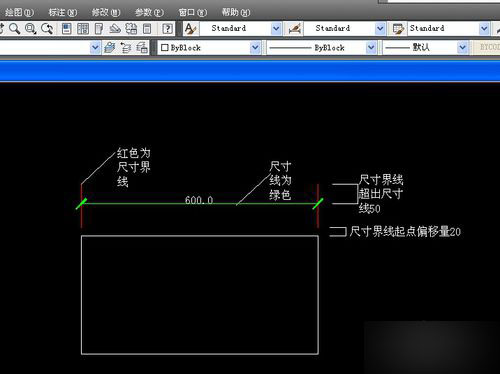

6、点确定置为当前保存，点菜单栏【标注】，选择下拉菜单中【线性】标注命令，最终效果如下
以上就是CAD尺寸标注样式的设置方法，谢谢大家阅读！
