本经验以CAD2007版本为例，介绍如何创建可编辑编号的块
1、正常启动CAD2007。先打开正交命令。（正交命令在CAD2007正下角，点击一下，即可打开，打开成功的图形呈嵌入样子）。然后在命令框输入l,执行直线命令l,画出一条直线。

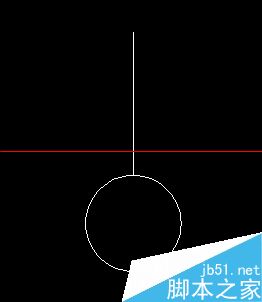

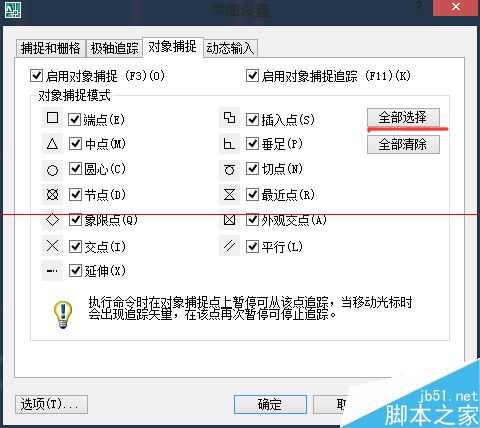

2、先打开对象捕捉命令。同样和上面的正交命令相同，在CAD2007正下角。然后鼠标移动到对象捕捉命令，鼠标右击，点击设置。在弹出的框里面，点击全部选择，然后点击确定，关闭框。在命令框输入c，执行画圆命令。由于打开对象捕捉的命令，便于精确画图，鼠标移动到直线的末端，出现虚线，虚线长度的多少就是圆的半径。鼠标左击第一次确定圆心。鼠标移动到直线的末端，左击第二次，就能画出一个圆。最后的图形如下图。

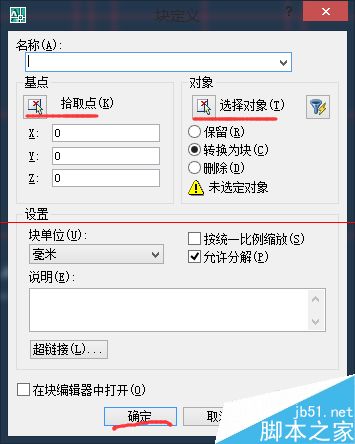

3、接着在命令框输入块的命令b,执行块命令，弹出块定义框。先点击选择对象，鼠标框选整个图形（直线加圆形）。接着点击拾取点（就是插入点），选择直线最上面的末端。然后在名称里面输入自己想要命令块的名字，最后点击确定。就完成了块的制作。

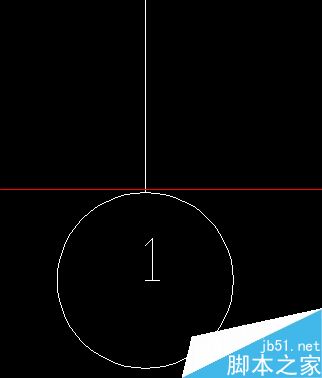

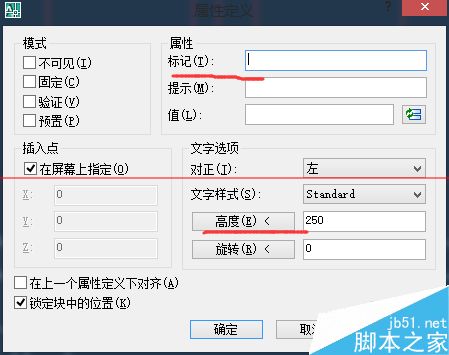

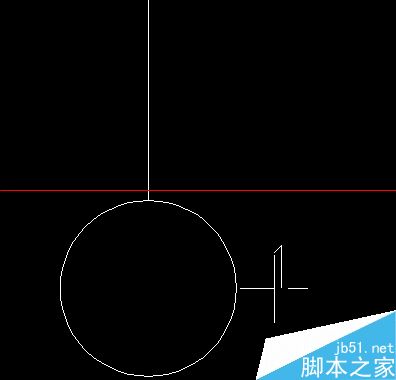

4、完成上面的步骤，你已经成功了三分之二。接着要讲的是如何在块里面输入编号。首先你将前面制作的块，插入到你要插入的地方。插入命令i。接着你会看到你前面制作的块。但是圆形里面没有任何文字。接着在命令框里面输入att，执行该命令。弹出属性定义框，在标记栏输入你想要的文字或者数字，例如1。然后点击确定关闭。你会看到鼠标的周围带着数字1。移动到你要放的圆形的位子，就完成了编号。本教程就此结束。
注意事项：
1、所谓执行命令，就是按空格键，或者鼠标左键。
2、如果发现自己的编号的数字或者文字或者字母很小，在文字高度方面适当增加。
3、如果有不好的地方，望建议，我会及时改进。
