CAD在各行各业应用广泛。熟练掌握CAD的使用是相关行业工作者必修课，想要熟练的使用CAD掌握快捷键是十分必要的。
1、绘制常用快捷键
L 直线 C 圆
A 圆弧
EL 椭圆
B 创建块 I 插入块
H 图案填充 E 删除 F 圆角 G 群组 M 移动 O 偏移 P 平移 S 拉伸 X 分解 T 多行文字 co 复制 MI 镜像 AR 阵列 RO 旋转 SC 比例 EX 延伸 TR 修剪 DT 单行文字 PO 单点 XL 参照线 ML 多线 PL 多段线 POL 多边形 REC 矩形 SPL 样条曲线 CHA 倒角 BR 打断

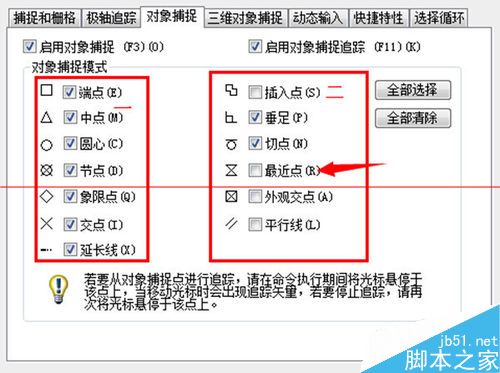

2、捕捉常用快捷键
TT 临时追踪点 FROM 从临时参照到偏移 ENDP 捕捉到圆弧或线的最近端点 MID 捕捉圆弧或线的中点 INT 线、圆、圆弧的交点 APPINT 两个对象的外观交点 EXT 线、圆弧、圆的延伸线 CEN 圆弧、圆心的圆心 QUA 圆弧或圆的象限点 TAN 圆弧或圆的限象点 PER 线、圆弧、圆的重足 PAR 直线的平行线 NOD 捕捉到点对象 INS 文字、块、形、或属性的插入点 NEA 最近点捕捉

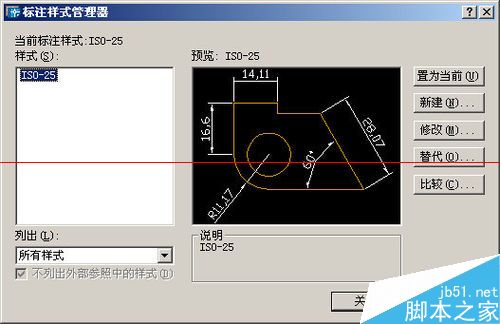

3、标注常用快捷键
DLI 线型标注 DAL 对齐标注 DOR 坐标标注 DDI 直径标注 DAN 角度标注 QDIM 快速标注 DBA 基线标注 DCO 连续标注 LE 引线标注 TOL 公差标注 DLE 圆心标注 DRA 半径标注 CAL 计算器 Alt+N+Q 快速 Alt+N+L 线型 Alt+N+G 对齐 Alt+N+O 坐标 Alt+N+R 半径 Alt+N+D 直径 Alt+N+A 角度 Alt+N+B 基线 Alt+N+C 连续 Alt+N+E 引线 Alt+N+T 公差 Alt+N+M 圆心 Alt+N+Q 倾斜 Alt+N+S 样式 Alt+N+V 替代 Alt+N+U 更
4、常用F快捷键
F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追 踪式控制
5、常用Ctrl组合快捷键

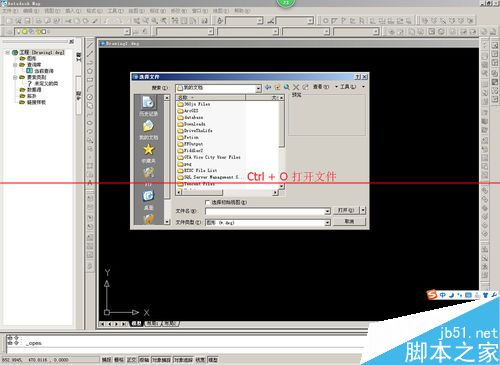

Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器 Ctrl+6: 打开图象数据原子 Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件 Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容 Ctrl+W: 对象追 踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做 Ctrl+Z: 取消前一步的操作
6、掌握CAD快捷键可以提高绘图效率，当然，还有许多绘图技巧需要自己去掌握。总之熟悉快捷键是必要的。
