CAD图，最重要的就是尺寸——距离（长度）、面积，这些必须做到精准无误。通过AutoCAD提供的查询工具，我们可以准确的测出图纸所绘制的精确数据，从而确定我们工作的准确度。下面我们就通过实例看一下具体的操作步骤。
一、测量距离常用的三种方法：

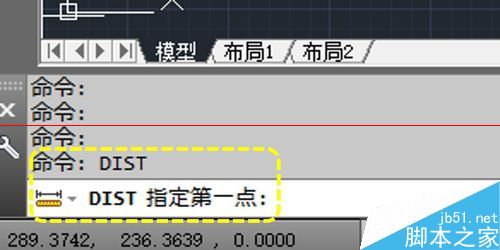

1、在最下方的命令行直接输入“DIST”；

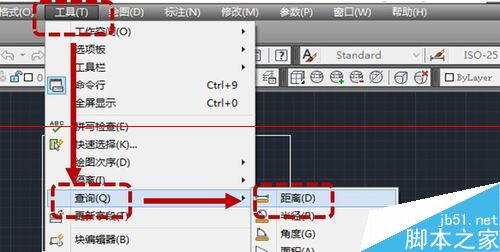

2、在菜单栏中依次选择“工具——查询——距离”；

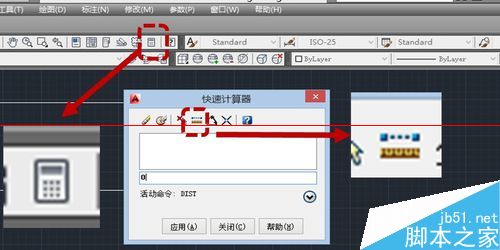

3、单击上方工具栏图标中的“计算器”图标，在弹出的计算器中点击“两点之间的距离”图标“（如图所示）。
二、实例：测量一条线段长度

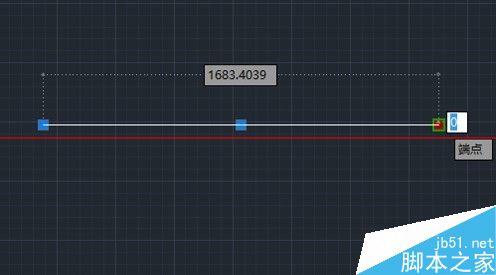

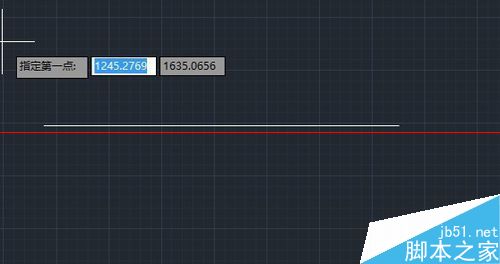

如图所示，图纸上有一条没有标尺寸的线段，我们需要测量其长度，首先，命令行输入DIST，显示“指定第一点”后，鼠标点击图纸中线段的一个端点，然后再点击另一个端点，即可看见线段上方出现准确的尺寸数据。
三、实例：测量距离

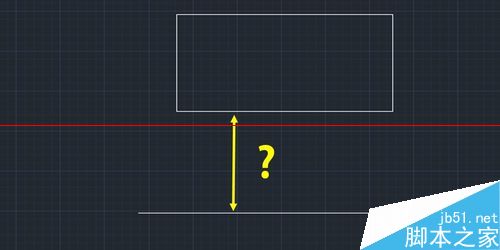

例如图中有一个矩形、一条线段，需要测量矩形与线段之间的垂直距离是多少？

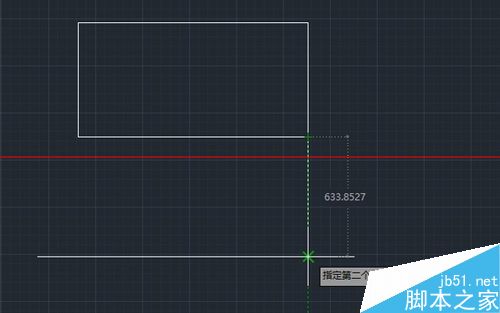

菜单栏中依次选择“工具——查询——距离“，然后鼠标点击矩形右下角端点，再点击垂直的线段上的一个点就可以看到距离数据的出现了。
四、测量面积的三种方式：

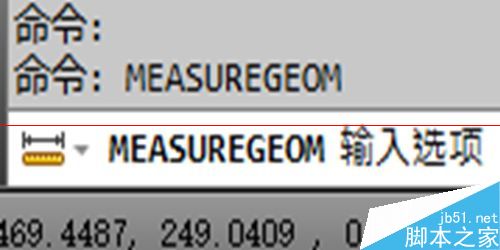

1、在命令行里输入“MEASUREGEOM";
2、在菜单栏中依次选择“工具——查询——面积”；
3、在”查询“工具栏中直接点击”面积“按钮
五、实例：测量一个矩形的面积

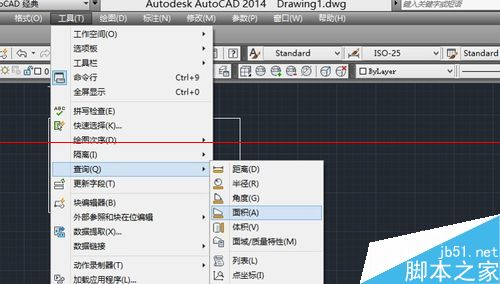

鉴于命令行中的英文不好记，我们这里使用第二种方式：在菜单栏中依次选择“工具——查询——面积”。

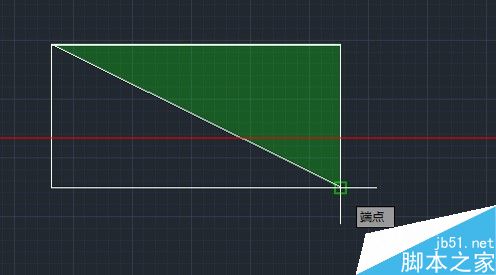

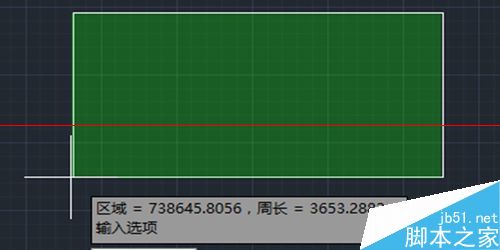

然后依次选择矩形的四个端点，为了避免出错，建议按照由左至右、由上到下的顺序选择端点，这样整个矩形就会全部变颜色，回车确认后，就会发现下方出现数据框，显示面积、周长。
