我们拿到cad图纸时，有时需要我们自己根据图纸测出局部面积，那么cad中如何利用快捷键测出规则图形的面积和周长呢（小编所说的规则图形不是指统一的矩形，统一指的是可以用cad绘画出来的图形）？下面小编就来分别介绍两种方法。
方法1：利用aa快捷键

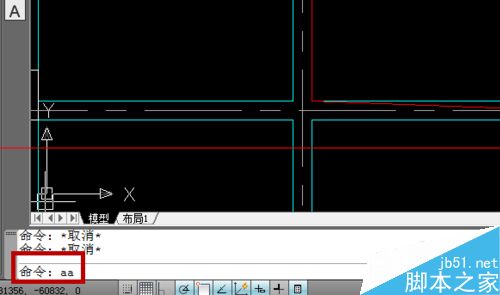

1、在cad中，直接输入aa命令，就可以测出规则图形的面积，首先打开我们要测面积的cad图纸，在命令栏输入“aa”（大写小写都可以）

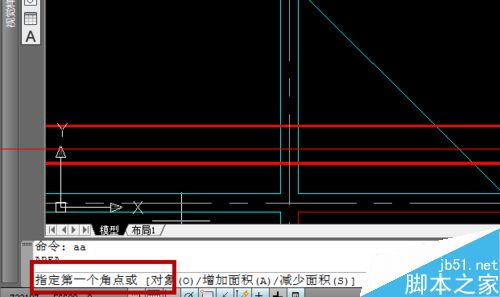

2、输完后按“Enter”确定键，下方命令栏，提示“指定一个点”，如图所示，指定矩形的第一个点，接着指定下一个点

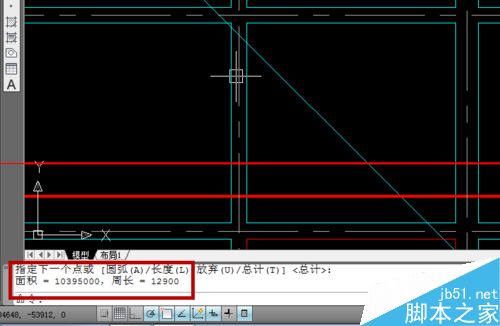

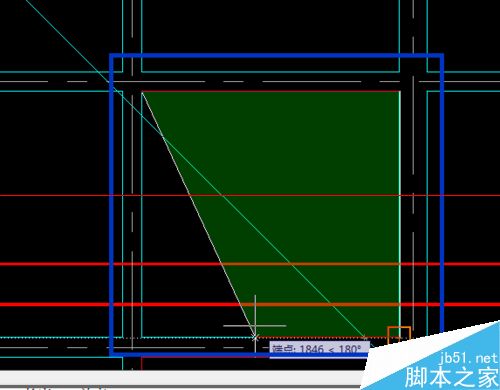

3、直到我们要测的图形从起点到终点合并，如图所示，“端点”和“起点”重合（即如图所示的绿色部分即是我们测的面积），然后按“Enter”确定键，绿色部分消失，同时我们就可以在下方的命令栏看到下方的面积和周长的数值，如图所示
方法2：先pl，再li

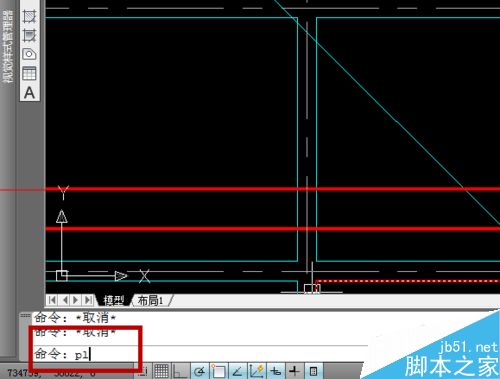

1、在命令栏输入“pl”命令

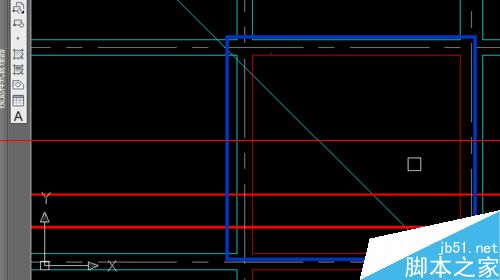

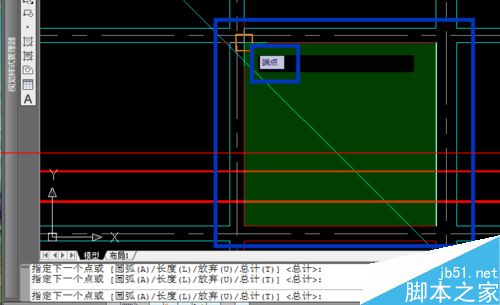

2、输完后按“Enter”确定键，同样如方法1，绘出我们要测的图形按“Enter”确定键，如图所示，小编为了大家好区分后面的步骤，修改了之后的颜色，绘好的图形会从原来的浅绿色，变成红色

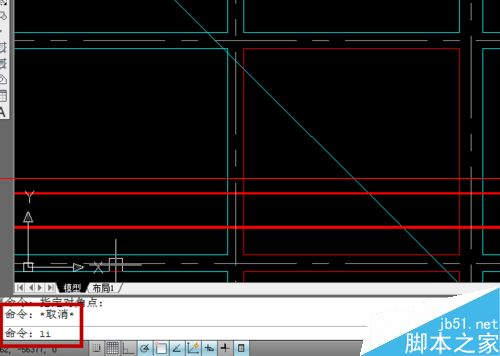

3、然后在下方命令栏输入“li”，接着按Enter”确定键

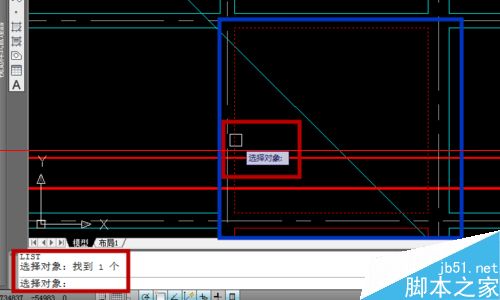

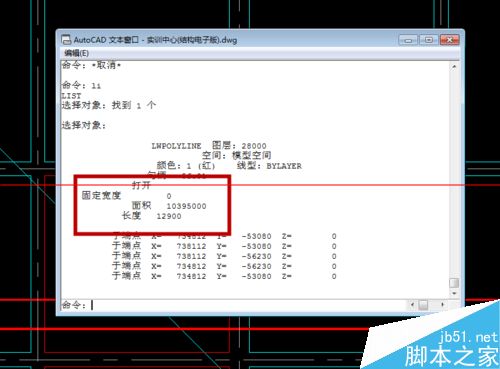

4、接着命令栏提示让你“指定对象”即我们刚刚绘制好的图形，如图所示选择后变成虚线部分，然后点Enter”确定键，cad就会弹出一个窗口，上面有面积和长度的数值
注意事项：其他不同的不规则图形，我们都可以先将它按它原来的图形绘制一遍，再输入命令测出它的面积和周长。
