对于做测量工作的广大同仁来说，从CAD图中提取多段线坐标是常用的方法。同时，也是比较准确的做法。下面本人就如何从CAD图提取多段线坐标，并做相应数据处理提出自己的一点看法。
方法/步骤

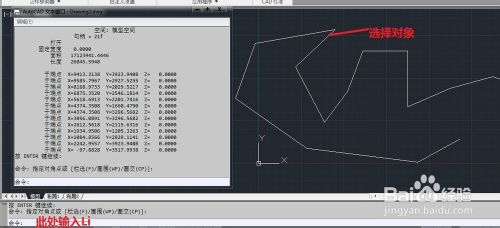

第一步：打开CAD。在CAD命令行输入"Li"。”选择对象“，点选需要提取坐标的多段线。回车。

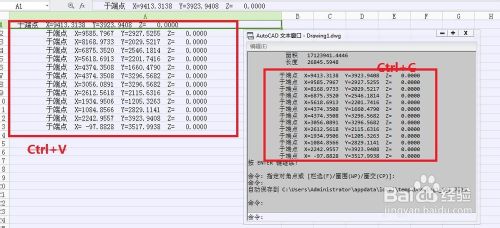

第二步：将CAD文本框中的数据复制到Excel中。选中文本框中的有效数据”Ctrl+C“,在打开的Excel中”Ctrl+V“。

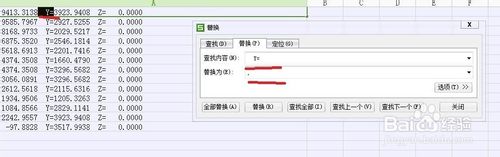

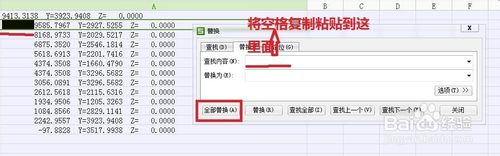

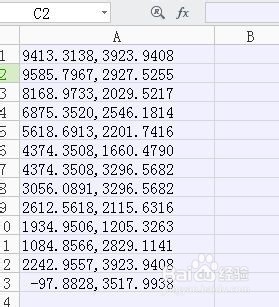

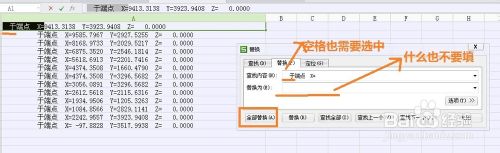

第三步：用Excel”替换“命令删除不必要文字和空格。选中文本所在单元格。点击”开始“右侧的“替换”(或者”编辑“——”替换“)。选中第一格X坐标前的所有部分。复制粘贴到”查找内容“中。“替换为”什么也不用填。点选“全部替换（A）”。发现此时格式还是有些别扭。所以还要再进行几步上述操作，将如第二行一样格式文本中多余的空格删掉。

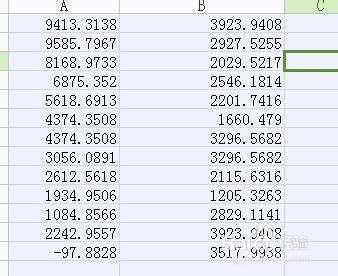

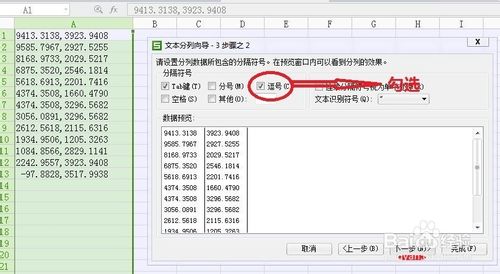

第四步：数据分列。选中文本所在列。选择“数据”——“分列”———“下一步”——勾选“逗号”——“下一步”——“完成”。

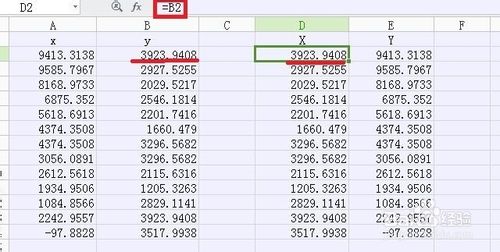

第五步：交换x,y坐标。

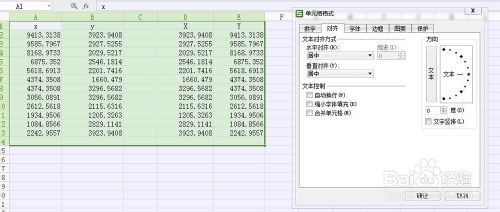

第六步：格式调整。“Ctrl+1”或者右键单击选择“设置单元格格式”，在里面调整格式
注意事项
在替换时一定要注意将空格替换掉。
以上就是如何从CAD中提取多段线坐标 并输入Excel及其处理方法介绍，希望能对大家有所帮助！
