教你用CAD绘制二维和三维的红五角星
方法/步骤
三维建模绘图环境下，打开二维线框和三维俯视图模式。

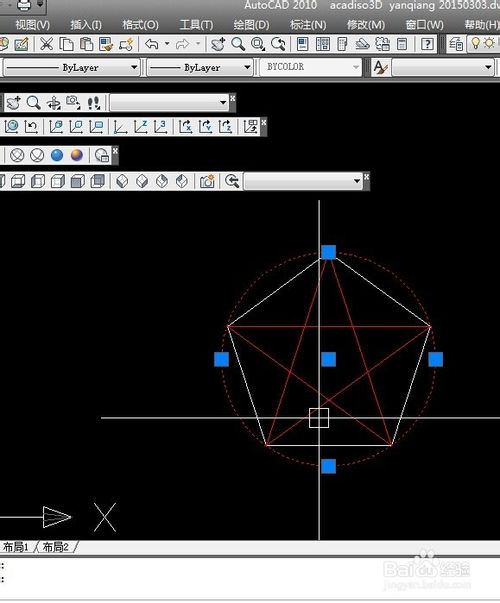

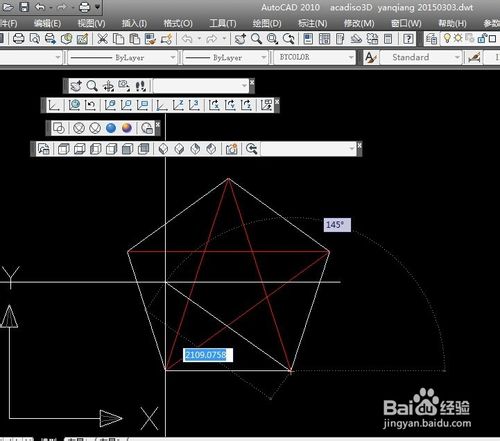

绘制正五边形，并连接各顶点，得五角星二维。然后圆的3p命令绘制辅助圆，找到圆心。

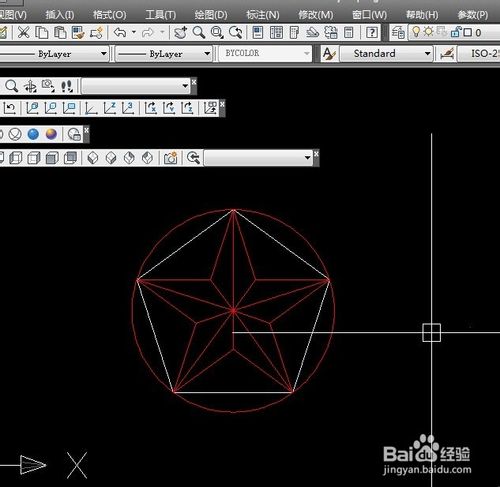

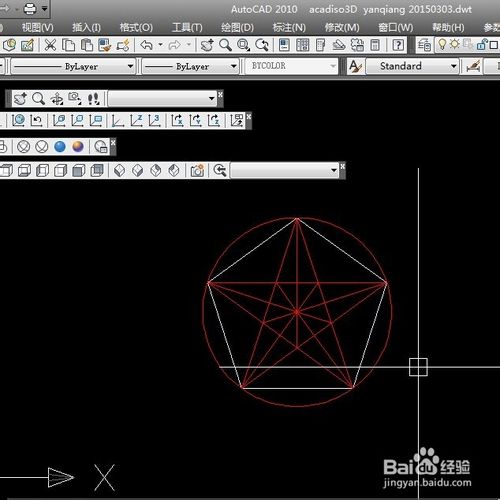

将圆心与五角星顶点及拐点相连
trim命令修剪

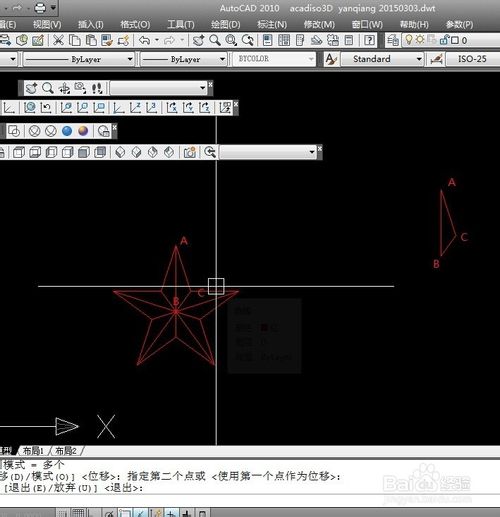

复制出ABC三角形，并用pedit命令将三角形变为多段线

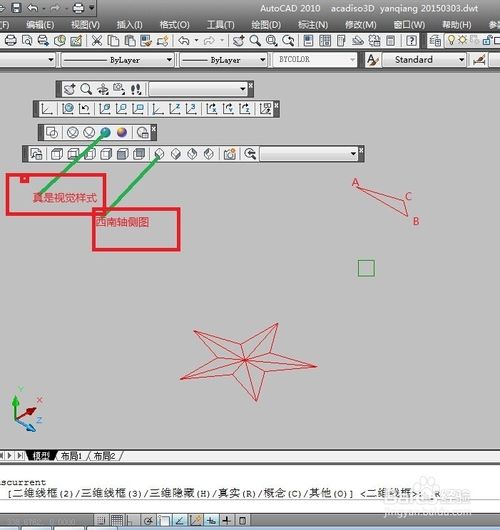

打开三维视图，在西南轴测图和真实视觉样式下绘图

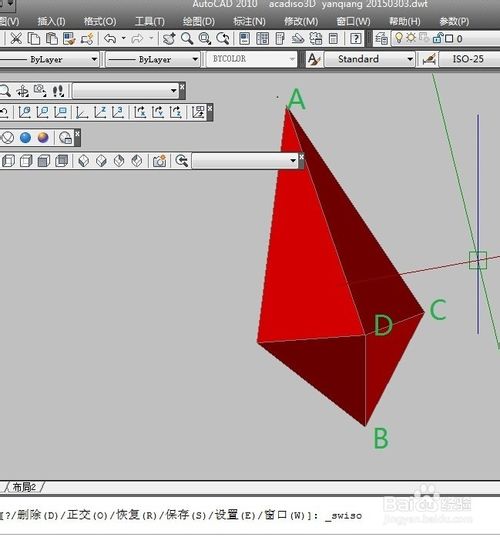

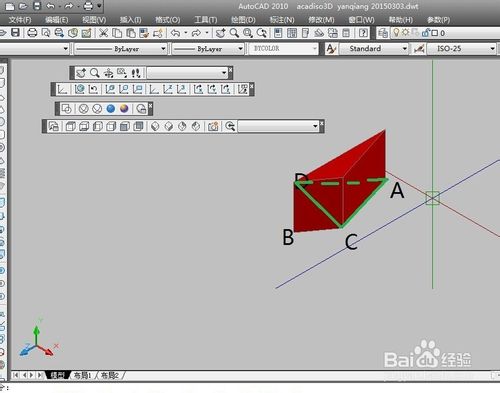

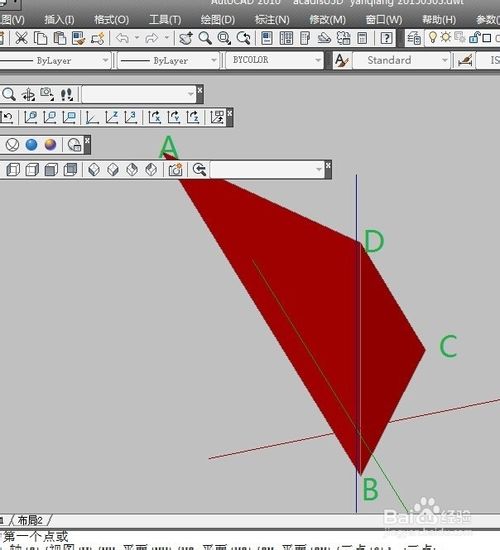

调整视图方位，理由剖切命令中3点剖切，选acd三点剖切，

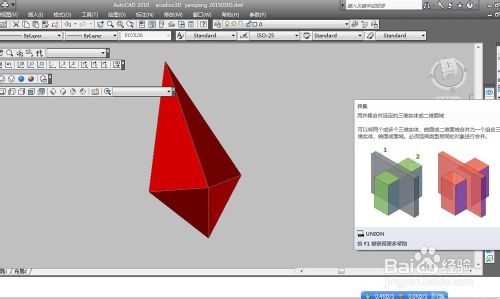

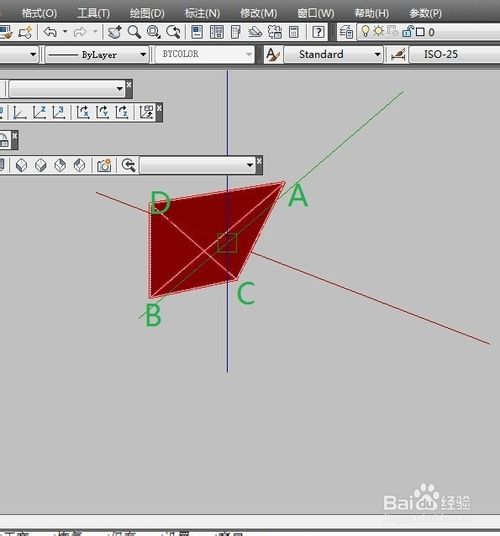

利用三维镜像命令绘制，五角星的一角，然后用布尔命令合并，两个小角

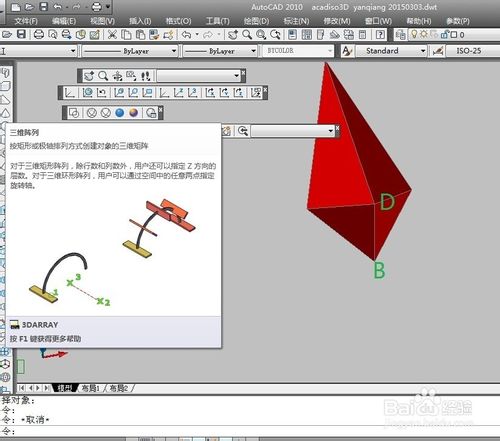

三维阵列，环形阵列，以BD为轴线

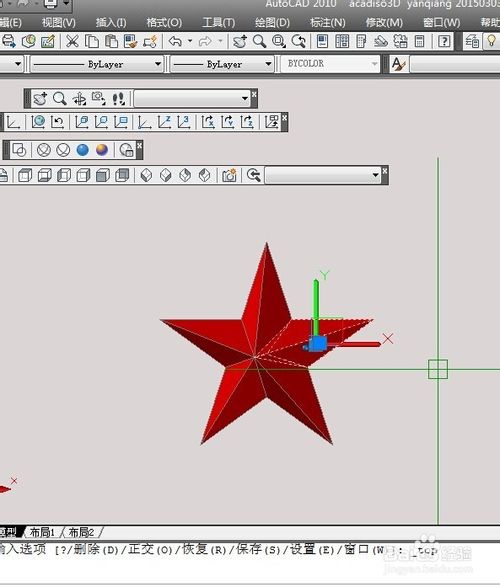

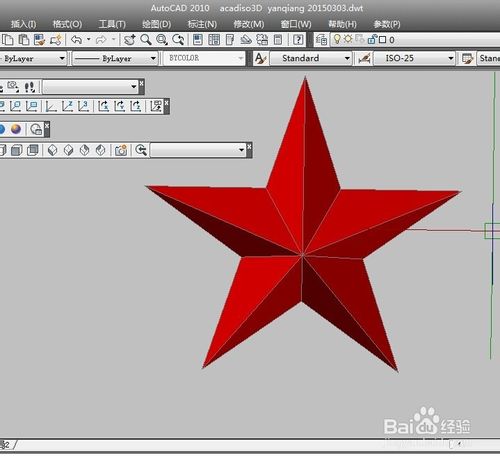

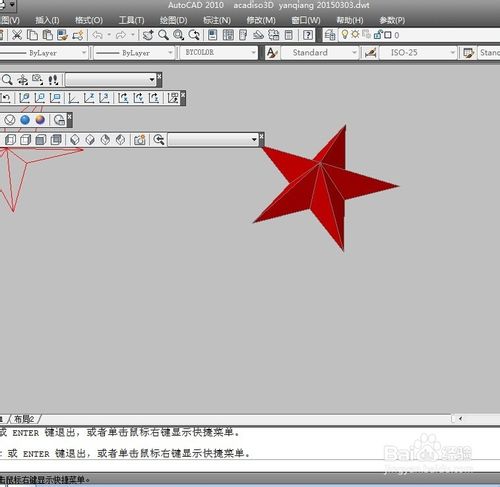

三维五角星
注意事项
选择合适的三维视图，是方便画图的关键
以上就是用CAD绘制二维和三维的红五角星方法介绍，希望能对大家有所帮助！
