我们运行CAD程序后，一般是在模型空间设计好图纸，然后进入图纸空间进行设置打印布局，这样可以更加清楚直观形象的看到图纸打印出来的效果。这就涉及到模型空间和图纸空间的切换

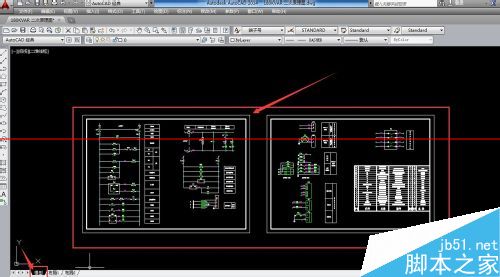

1、打开CAD2014程序，在模型空间中制作好图纸，在下面可以看到是处于模型选项卡

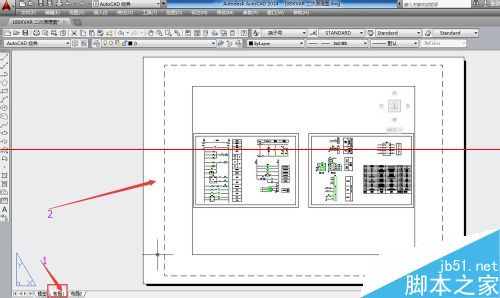

2、现在我们用左键点右侧的布局1选项卡 ，出现了布局1的图纸空间，内部实线边框是单个布局视口，显示的是模型空间的视图

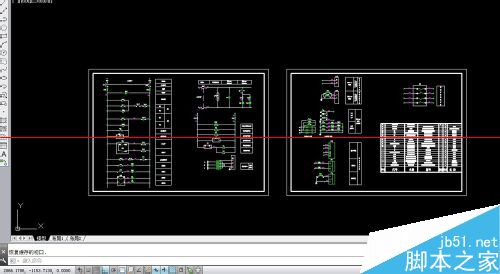

3、切换时，可以直接点模型选项卡，就回到了模型空间

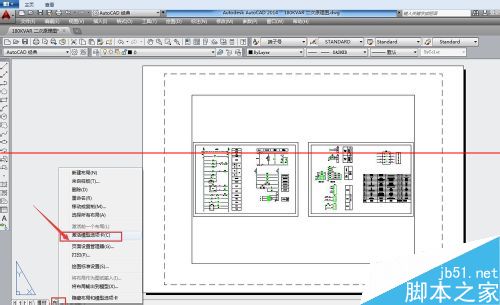

4、或者在布局选项卡，在选项卡上点击鼠标右键，然后点激活模型选项卡，也可以回到模型空间

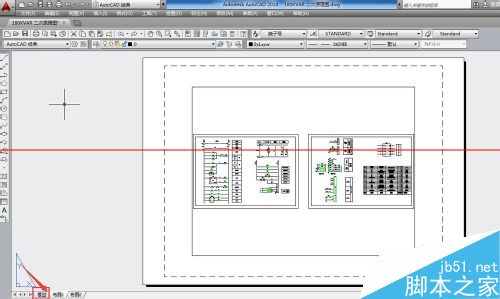

5、在模型空间里，把鼠标悬浮在图标模型上时，弹出工具提示是模型或图纸空间，点击后，会切换进入图纸空间，同样，在布局窗口中，点同样位置会进入模型空间

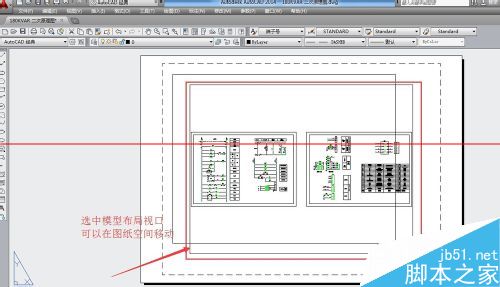

6、在图纸空间选中模型布局视口，可以用鼠标移动位置

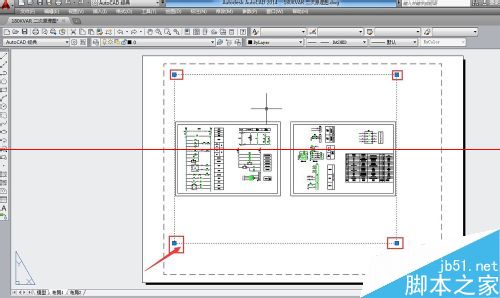

7、在图纸空间单击实心框，在四个顶点会出现蓝块，用鼠标点住其中的蓝块会随着鼠标移动方向拉伸

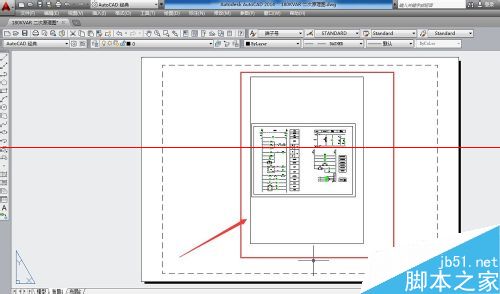

8、在图纸空间，调整模型空间的视图边框后，变成了如下图纸，打印出来的效果也是这个图纸
