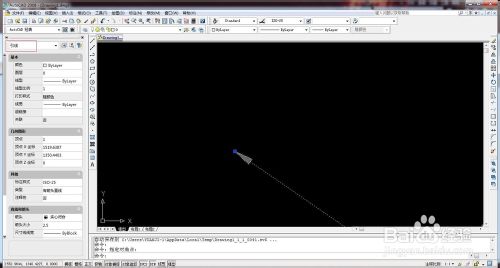

常常遇到画图使用“引线”,可是有些图引线有箭头,而有些图怎么画都看不到箭头,而且不论怎么放大缩小都看不到箭头，就算选中箭头并在特性中更改,但是依然无济于事,经多方查询找到正解,分享给各位。
首先要明白多重引线的样式和标注的样式是不同的,所以在设置标注样式的箭头大小是没法改变多重引线箭头的大小的。所以在画引线前,需要在菜单中设置。
最近有网友说AutoCAD2007没有“多重引线”，那么普通的“引线”可以从标注样式管理器中去设置。
引线是属于多重引线还是普通引线可以从属性菜单中看出来。
工具/原料
AutoCAD2010
AutoCAD2008
方法/步骤

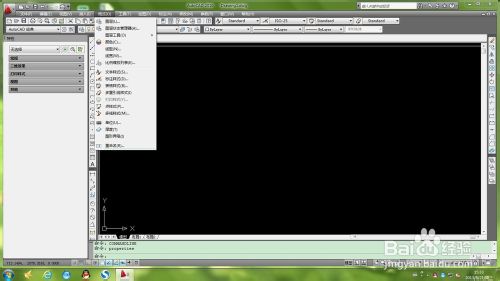

1、AutoCAD2008及以上版本的“多重引线”在菜单栏中找到“格式”，下拉菜单中有“多重引线样式”，进入“多种引线管理器”中设置。

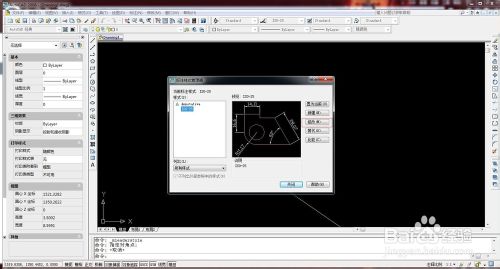

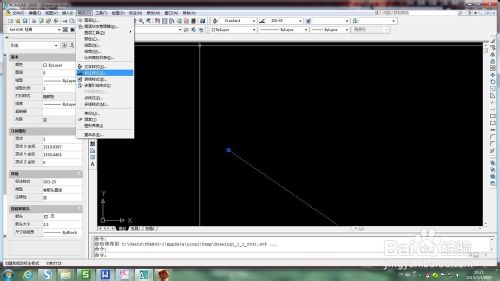

AutoCAD2007及以下版本的普通“引线”则是在“格式”，下拉菜单中有“标注样式”，进入“标注样式管理器”中设置。

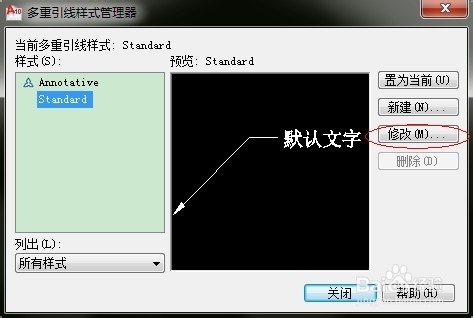

2、多重引线:在“多重引线样式管理器”中选择当前你所用的的引线样式点击“修改”。
引线:在“标注样式管理器”中选择当前你所用的的引线样式点击“修改”。

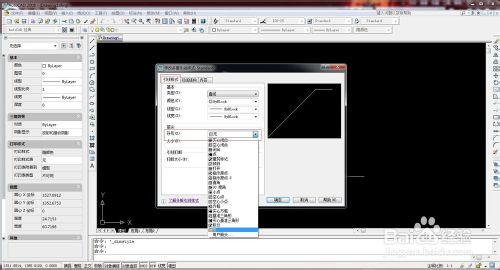

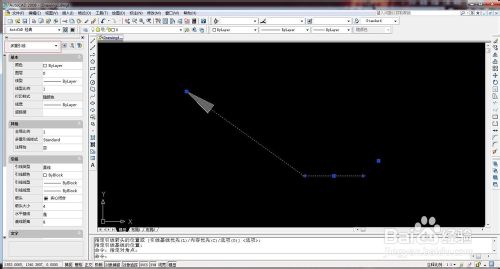

3、“多重引线样式管理器”进入所选样式后在“引线格式”中查看“箭头符号”是否为“无”，改选为你需要的符号大小即可。

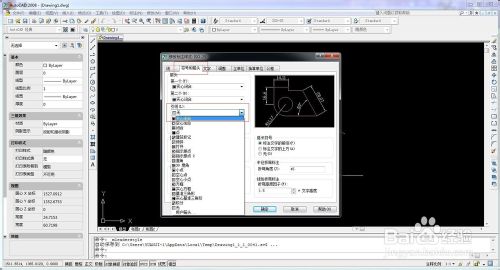

“标注样式管理器”进入所选样式后在“符号和箭头”中查看“引线”是否为“无”，改选为你需要的引线即可。
注意事项
注意：修改“引线”箭头大小是标注和引线一起修改的
以上就是CAD中多重引线怎么看不到箭头的解决方法介绍，希望能对大家有所帮助！
