一幅图纸光有图元，没有尺寸规范，其不叫图纸，只能叫半成品，从本节CAD教程开始，将为大家讲解在CAD中标注图纸的技巧，本节讲解直径与半径标注方法；图1图形上显示的是直径标注，图2显示的是半径标注；
工具/原料
具有机械设计基础知识
会使用CAD2015进行图形设计
方法/步骤

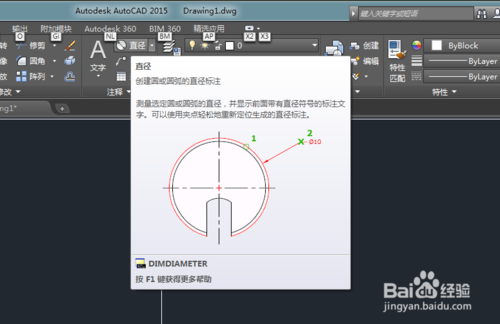

1、标注命令都位于绘图窗口上方的注释工具条内，把鼠标放到圆标注上面，可以显示其定义；

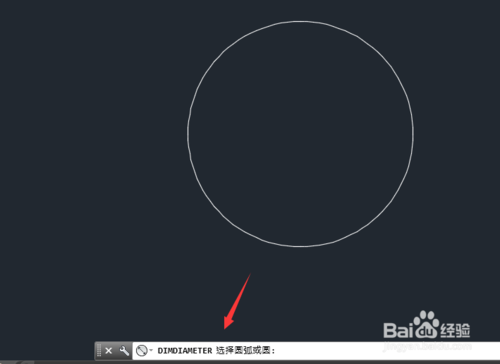

2、没有执行圆标注前，你当前的绘图窗口内必须有圆或圆弧；执行直径标注后，其后提示你选择当前绘图窗口内的圆；

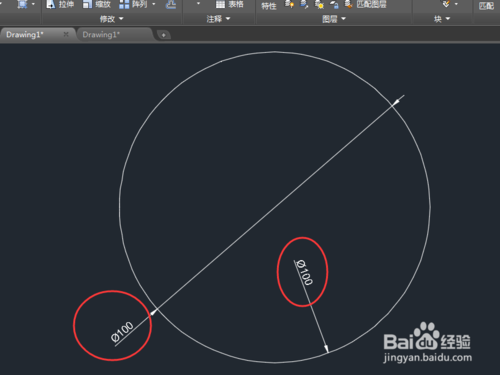

3、直径标注完成后，尺寸数值放在圆形外与圆形内是有区别的，请观查下图；

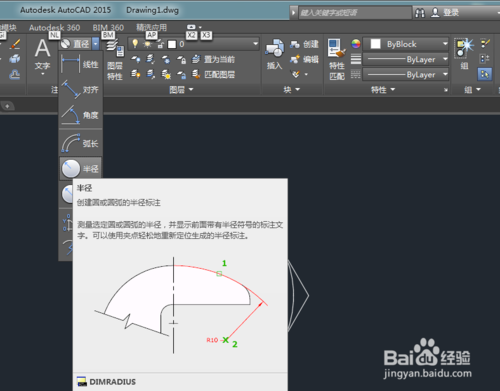

4、半径标注与直径标注其最基本的区别在于显示的数值不一样，半径标注是以R开头，而直径标注是以直径符号开头，下图为半径的定义；

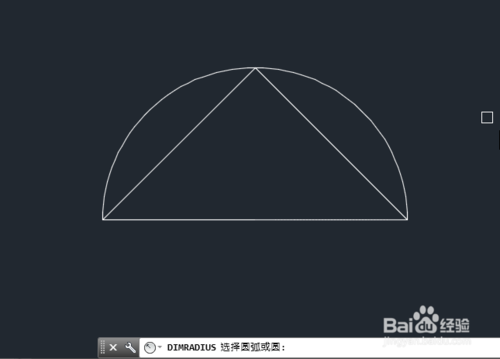

5、在执行半径标注后，其命令行提示的数值与直径一样；

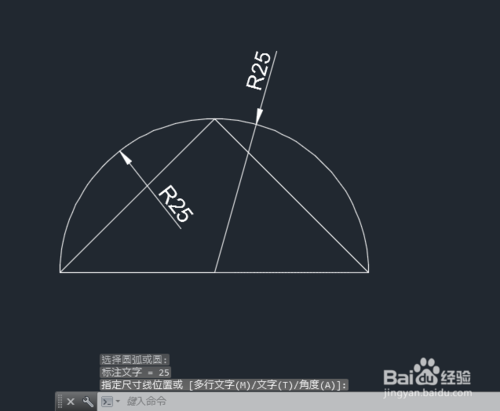

6、下图是通过半径标注得到的尺寸，请注意其与直径标注的区分；
7、说明：
半径与直径标注其表达的尺寸虽说显示不一样，但其尺寸的大小是一样的，在为图纸上的圆弧与圆进行标注前，一定要注意与整个图幅协调。
以上就是CAD2015直径与半径标注方法讲解，希望能对大家有所帮助，谢谢阅读！
