大家都知道AutoCAD2007是一款非常专业的绘图软件，为经常跟工程打交道的同事们，肯定每天必须接触到CAD，现在CAD版本很多，而大多数的工程师们还是喜欢用2007版本的，当然是它最经典，最兼容，最好用了。计算面积是一个特别常见的做法。图形若是规则就不必费很多力气，不规则的话很多人就不知道怎么下手了。那么如何在cad2007中计算不规则图形面积？下面小编就为大家详细介绍CAD2007计算面积方法，一起来看看吧！
方法/步骤

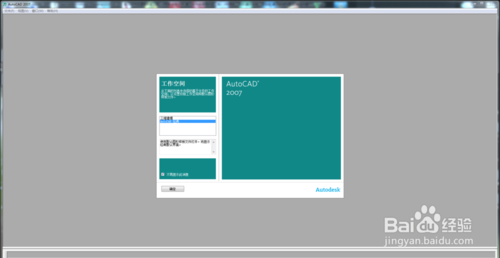

1、打开CAD2007软件，选择CAD经典模式。

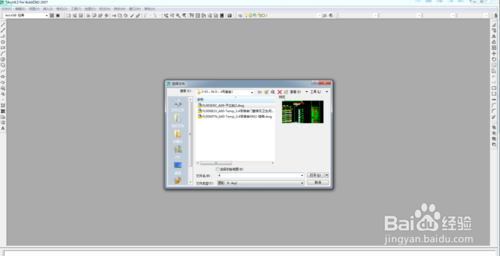

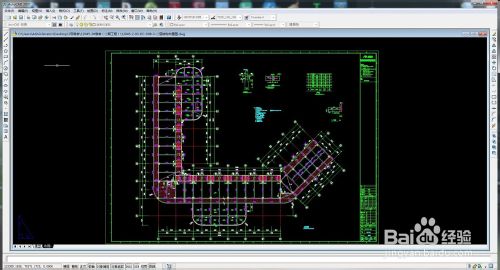

2、在菜单栏里选择打开，或者直接快捷键“ctrl+o”，选择图纸。我以我的图纸为例。

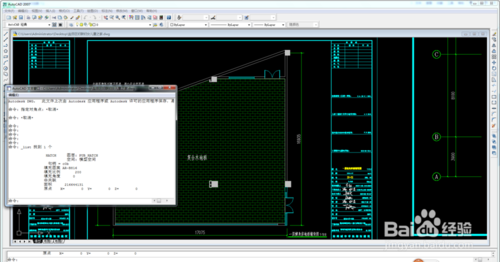

3、如果你的图形有图层，并且图层可以选中的话，你可以直接单击图层，然后点击菜单栏里的“工具”——“查询”——“列表显示”，就可以看到面积了。

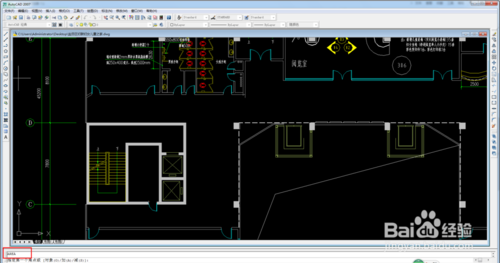

4、如果没有图层，但是图形是比较规则的，那我们可以通过公式来查询面积。在命令框输入“aa”，回车，然后依次点击图形的端点，使之封闭，最后鼠标右键确定就会显示面积。
5、如果图形不规则，那我们可以用合成多段线和画多段线来解决。合成多段线的命令是“pe”，之后再输入“m”，然后选择图形的边，右键确定，接着Y——J——0，这样多段线合成了，再通过第二种方法查询面积即可。

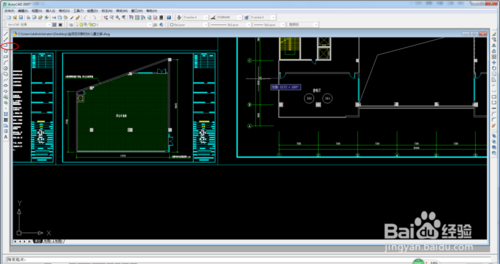

6、绘制多段线是另一种办法。点左侧菜单栏的“多段线”，然后依次单击图形端点，使之封闭，最后依旧是利用第二种办法查询面积。
END
以上就是CAD2007计算面积方法介绍，希望对大家有所帮助！
