如何用CAD2007计算长度?cad2007算长度教程

作为经常跟工程打交道的同事们，肯定每天必须接触到CAD，现在CAD版本很多，而大多数的工程师们还是喜欢用2007版本的。我们每天上班都会用到CAD，量取长度是最基本的本领，但是有的同事量取的明显要快很多，有的却很慢，那么如何用CAD2007计算长度?下面我根据自己不断的实践中总结出来的经验与大家分享下。希望能帮到大家！

方法/步骤

1、CAD下载估计大家都会。考虑到初学者，这里我先来介绍下CAD下载。

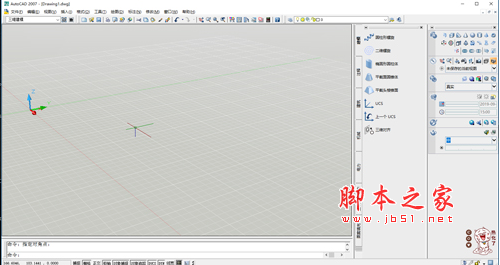

2、打开CAD2007，选择经典模式。如果打开的时候忘了，在打开以后也可以选择为经典模式。

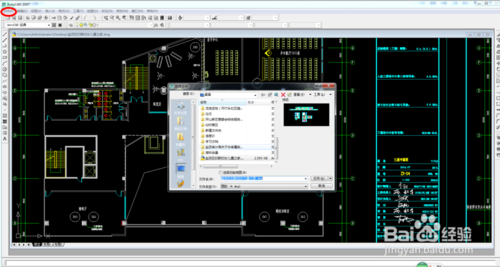

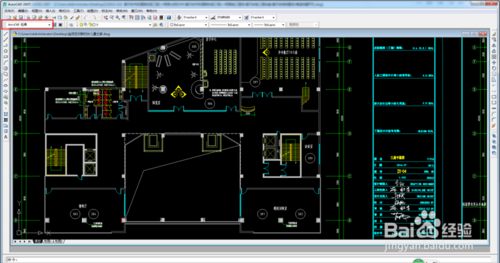

3、打开图纸，可以在菜单栏里选择，也可以直接快捷键“ctrl+o”，或者你在打开CAD之前就拖动图纸到CAD图标打开。

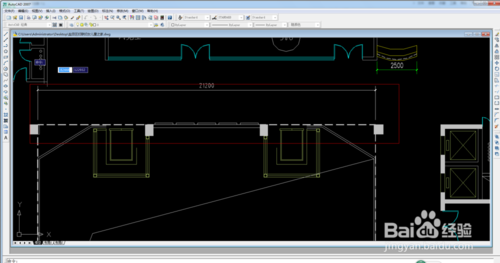

4、如果你要量取的尺寸是水平或者竖直的，可以通过标注来看长度。选择“标注”——“线性”，点击线段的端点。

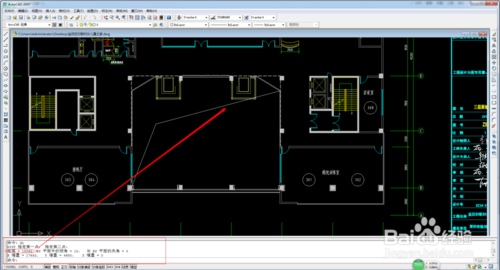

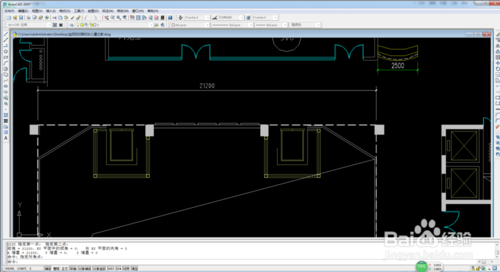

5、如果不是水平或者竖直，那我们可以通过更简单的办法。在命令框输入“di”，回车。单击线段的两个端点，就会出现X增量、Y增量以及距离。

6、当然了，使用“di”命令也是适合量取水平竖直的长度的。所以大家可以只使用第二种办法。

END

以上就是cad2007算长度教程，希望能帮到大家，谢谢大家阅读！
