怎样在autocad里标注角度?这次CAD教程带来AutoCAD2013中文版使用DIMANGULAR命令角度标注图文教程。教程很实用，对于新手来说是很值得学习的。希望这篇教程对大家有所帮助。
教程如下：
执行【DIMANGULAR】命令，或在AutoCAD2013工具栏中选择“标注”-“角度”按钮，如图所示。
图01
AutoCAD2013命令提示：
图02
此时可以标注圆弧的包含角、圆上某一段圆弧的包含角、两条不平行直线之间的夹角或根据给定的3点标注角度。
1.标注圆弧的包含角：
在提示下选择圆弧。
图03
图04
AutoCAD2013命令提示：
图05

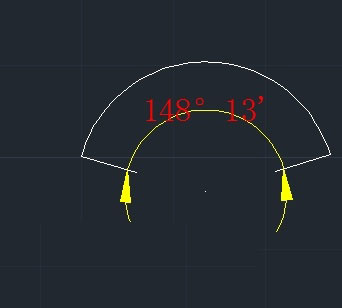

如果在该提示下直接移动鼠标确定标注弧线的位置，AutoCAD2013会按实际测量值标注出圆弧的包含角，如图所示。
图06
提示：角度标注中，当通过“多行文字”或“文字”选项重新确定尺寸文字时，只有给新输入的尺寸文字加上后缀“%%D”(不区分大小写)，才会使标注出的角度尺寸有度符号(°)。
2.标注圆上某段圆弧的包含角：
执行【DIMANGULAR】命令，AutoCAD2013命令提示：
图07

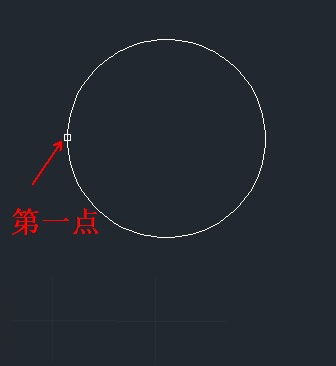

在此提示下选择圆。
图08
AutoCAD2013命令提示：
图09

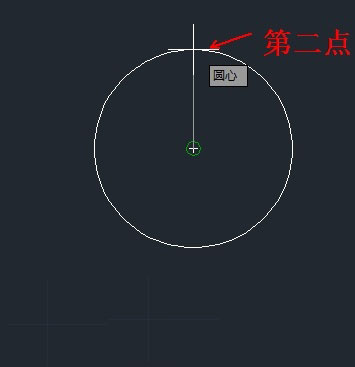

在此提示下确定另一点作为角的第二个端点。
图10
AutoCAD2013命令提示：
图11

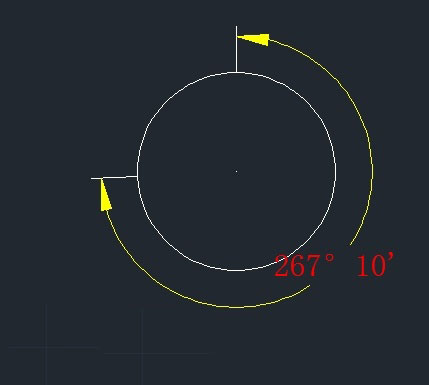

移动鼠标到合适位置，单击鼠标左键确定标注，AutoCAD2013标注出角度值。
图12

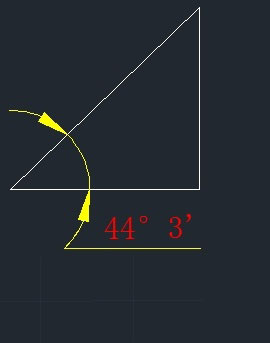

3.标注两条不平行直线的夹角：
标注两条不平行直线的夹角标注方法与线性标注方法一样，不再详解，如图所示。
图13

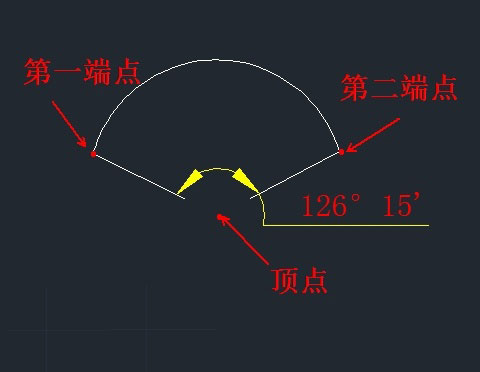

4.根据3个点标注角度：
执行【DIMANGULAR】命令后，在提示下直接按【Enter】回车键
图14
AutoCAD2013命令提示：
确定角的顶点。
图15
确定角的第一个端点。
图16
确定角的第二个端点。
图17
图18
教程结束，以上就是cad角度标注命令使用介绍，希望对大家有所帮助！
