文字样式的设置，AutoCAD中应优先考虑shx即AutoCAD的专用字体(SHX字体)，少使用Windows下的TrueType字体(TTF字体)。本教程就为大家介绍AotuCAD国标字体和标注设置技巧，希望对CAD学习者有一定的帮助。

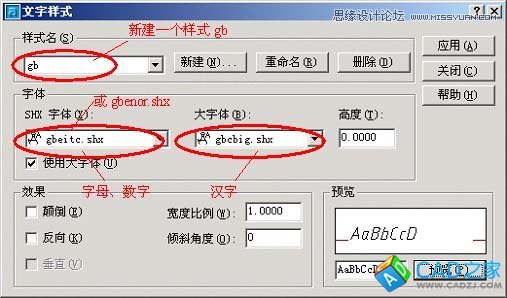

下图是符合国标的文字样式。

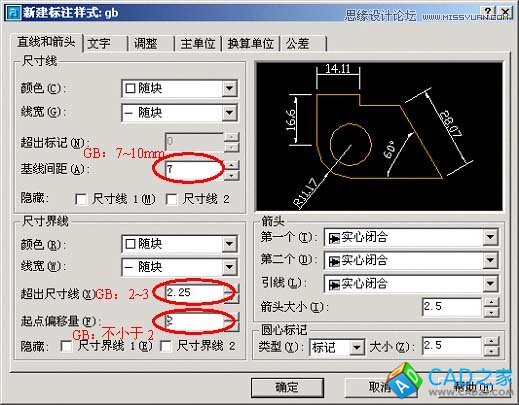

图1尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。 第一步：设置公共参数(1~5) 1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。 图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。

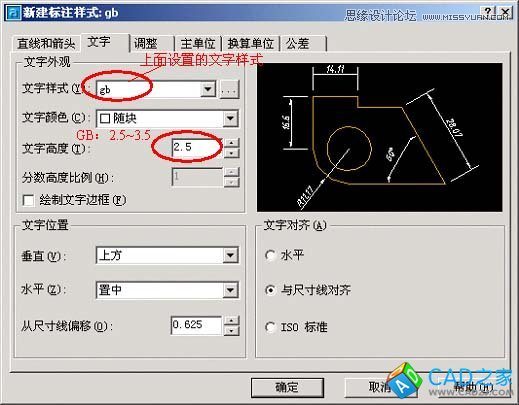

图22，选择尺寸文字样式

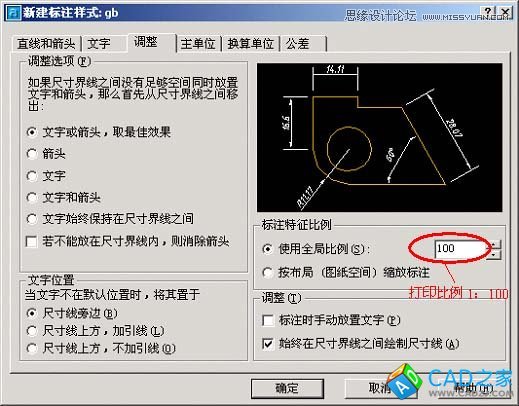

图33，考虑标注比例因子 比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50;如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。如果利用布局，则选择“按布局(图纸空间)缩放标注”，不必指定DIMSCALE的值。

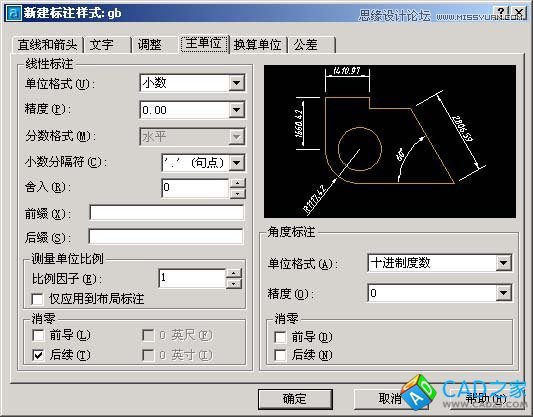

图44，单位可以是缺省值

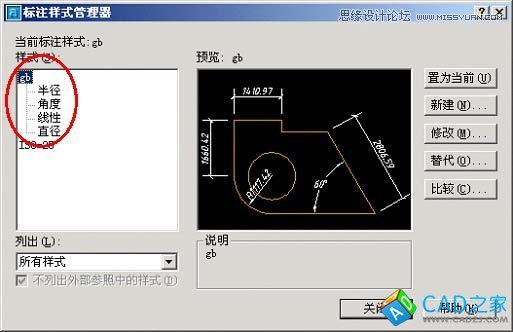

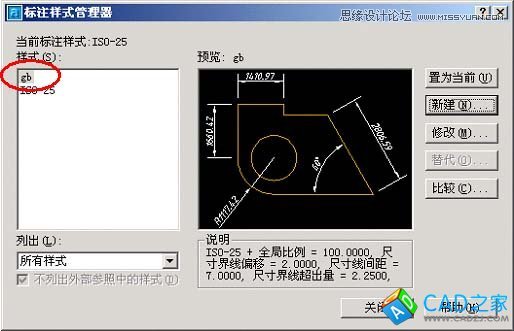

图55，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。

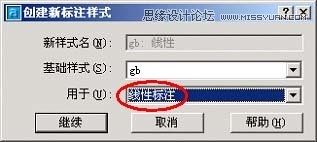

图6第二步：分别设置各子样式(6~14)：线性标注、直径标注、半径标注、角度标注 6，设置线性尺性标子样式 紧接5继续“新建”，在“用于”下选择“线性标注”。

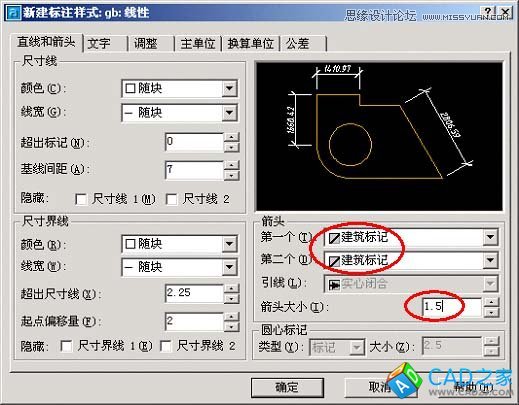

图77，点击“继续”，为线性标注设置参数。 对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。 其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。

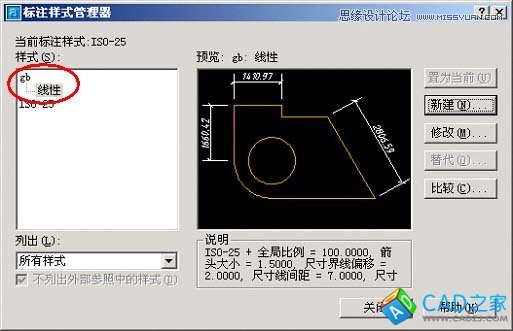

图88，点击确定，看到gb样式下的线性标注子样式。

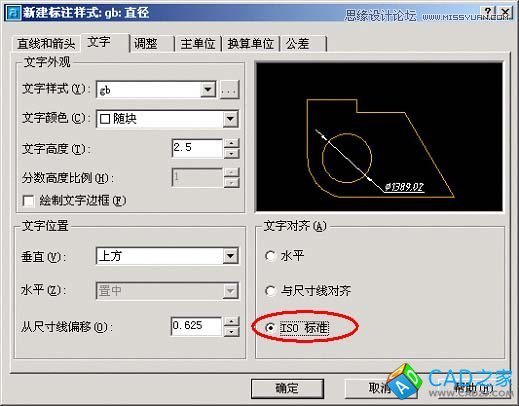

图99，设置直径标注子样式。 紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注(这只是一种习惯)。

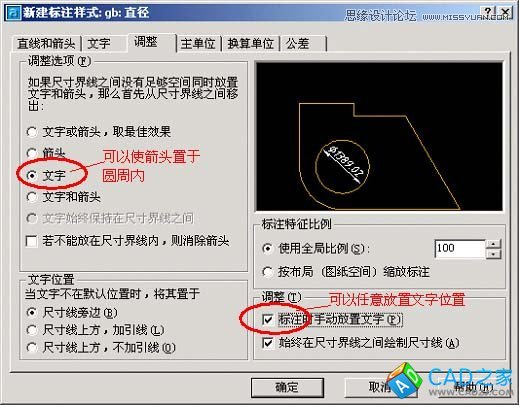

图1010，对直径标注的文字及箭头位置作调整。
图1111，点击“确定”完成gb样式下的直径标注子样式。

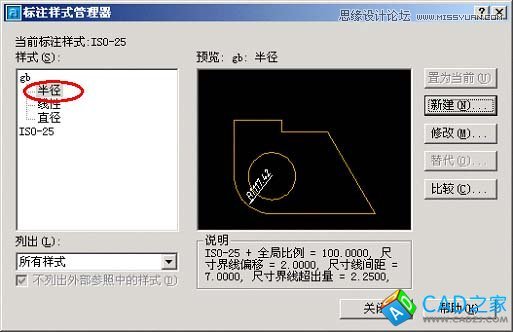

图1212，半径标注子样式与直径标注的设置完全相同。 注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。半径标注子样式与直径标注的设置完全相同。

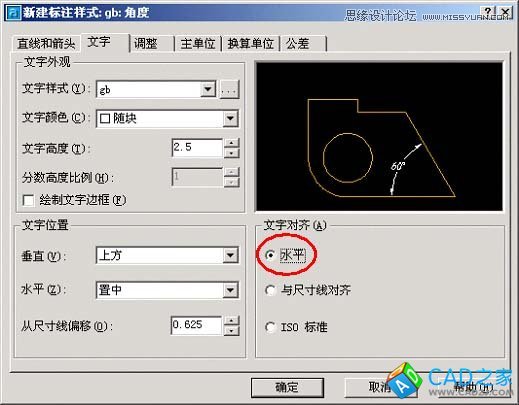

图1313, 设置角度标注子样式。 角度标注国标要求文字水平注写。
图1414，OK，符合国标的尺寸标主样式设置完毕，将gb样式置为当前样式即大功告成。 是不是有些麻烦，没关系，将设置好的样式保存与自己的样图中。
图15
教程结束，以上就是AotuCAD国标字体和标注设置技巧介绍，希望大家看完之后都有所收获，谢谢大家观看本教程！
